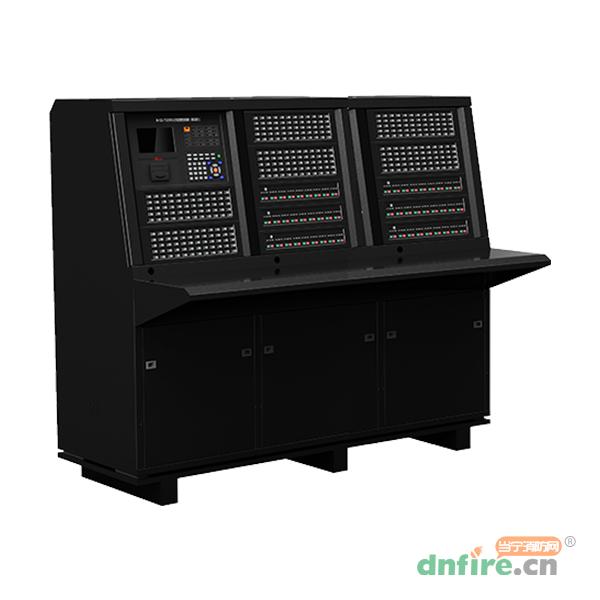

一、JB-QT-TS3200S火灾报警控制器（联动型）产品特点

　　标准琴台式结构，模块化设计。

　　最多可配置最多可配置20块60键的总线盘，可直接控制上外设备。

　　最多可配置多可配置20块两线制直接控输出的盘，用于消防系统重要设备。

　　火警和故障输出各1路。

　　可灵活配置回路数，配置有消防广播、电话系统，局域联网等组成大型火灾报警系统。

　　报警、故障、反馈等信息的快速上传，上传时间小于1s。

　　超宽范围工作电压，最高可达AC420V。

　　采用智能供电管理，具有备电充放电管理功能及完善的保护功能。

　　全功能键盘，支持拼音、数字、字符、特殊号等输入，操作便捷。

　　能够查询感烟类探测器的污染程度，观察升烟曲线。

　　能够查询感温类探测器的当前温度及升温曲线。

　　大容量，最多可控制20个回路，每个回路最多252个地址点，总容量达到5040个点。

　　7英寸彩色大屏幕液晶显示器，全汉字操作菜单，信息直观。

　　联网功能，实现火警信息、联动信息额定组网传输和操作，可外接图形显示装置等设备。

　　极强的现场编程能力，支持联动关系预编程和现场下载。

　　完善的系统防护设计，具有短路、断路、过流及抗雷击保护，运行更稳定。

二、JB-QT-TS3200S火灾报警控制器（联动型）技术特性

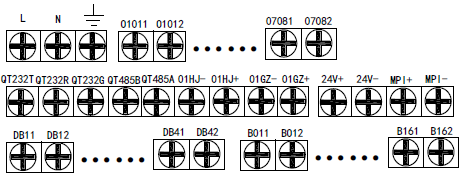

三、JB-QT-TS3200S火灾报警控制器（联动型）安装接线

　　地线、N、L：交流220V电源输入，其中地线为保护地线；

　　MN0L1、MN0L2（MN=01～07，L=1~8）：直接控制点控制信号输出，无极性（控制器最多可挂接7块直控盘）；

　　01GZ+、01GZ-：故障信号输出，DC24V有源输出，最大输出电流150mA；

　　01HJ+、01HJ-：火警信号输出，DC24V有源输出，最大输出电流150mA；

　　QT485A、QT485B：控制器RS485总线；

　　QT232G、QT232R、QT232T：控制器RS232总线接口；

　　BN1、BN2（N=01～16）：标准无极性二总线接口；

　　DBN1、DBN2(N=1～4)：大电流无极性二总线接口；

　　24V+、24V-：DC24V输出，最大输出电流300mA；

　　MPI+、MPI-：局域联网总线接口。

　　注：控制器直控盘、总线盘可根据需要进行扩展，扩展的直接控制点接线端子与主箱直接控制点接线端子

　　保持一致。MPI+、MPI-联网卡总线有极性，需要与联网卡上的接线端子的正负极严格对应连接，禁止带电插拔任何器件。
