内容 | 技术参数 |

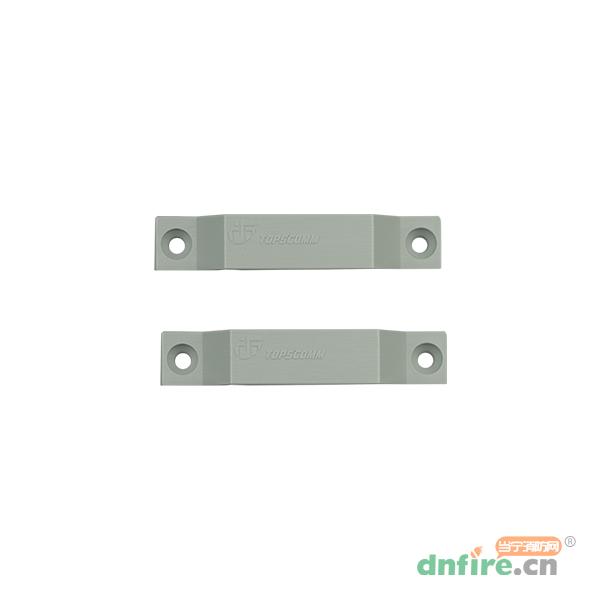

型号名称 | TS-MC-2604F防火门门磁开关 |
编码方式 | 非编码 |
线 制 | 与控制器无极性二线制连接 |
外形尺寸 | 201mm×24mm×15mm |
壳体颜色 | 灰色 |
重 量 | 约46g |
使用环境 |
温 度:-25℃~+55℃ |
相对湿度≤95%,不凝露 |
门磁开关安装于门框上,磁锭安装于门扇上,磁锭位置对应于门磁开关对齐。对非导磁材料的门,磁锭安装距离≤25mm,导磁材料的门≤15mm。
安装前需切断回路电源,并确保接线准确无误。
总线:为两根蓝色连接线,与模块输入端无极性二线制连接,无需再接匹配电阻。
布线:总线宜选用RVS-2×1.0mm²或1.5mm²阻燃或耐火双绞线;穿金属管或阻燃管敷设。
磁锭安装位置尽量贴近门磁开关,且需根据门是否导磁,按要求安装磁锭。
门磁开关若配接其他厂家的防火门监控模块,请与厂家专业人员提前沟通。
门磁开关不应安装在有强磁场作用的地方。
