一、TS-C-40K-T应急照明控制器产品特点

　　自主知识产权的TC-BUS总线通信技术和载波通信技术，实现真正的无极性二总线通信；

　　超宽工作电压范围，最高可达AC420V；

　　完善的系统防护设计，具有短路、断路、过流及抗雷击保护；

　　单节琴台式安装，模块化设计；

　　大容量，最多可配置8个回路，每个回路最多可配接25个200W集中电源，一个集中电源可配接200个集中控制型消防应急灯具，一台控制器的最大容量为8×25×200=40000点；

　　采用Cortex-A9架构，高度集成化及模块化，采用大屏幕液晶，支持CAD图纸显示，并具有图形编辑器功能，可对建筑平面CAD图纸中各种火灾探测器、消防应急灯具进行添加、删除以及工作模式设置等；

　　全功能键盘以及个性化鼠标舱，并配有光学蓝光鼠标，支持拼音、数字、字符、特殊符号等输入，操作便捷；

　　控制器具有自动及手动控制功能，可提前设置疏散预案，根据不同火灾位置选择最佳逃生路线；

　　联网功能，可通过局域联网卡连接我司火灾报警控制器和其他控制器，实现火警信息、联动信息的组网传输和操作；

　　具有2路标准RS232以及1路RS485串行接口，可配接图形显示装置以及其他厂家消防联动设备并接收相关报警信息等。

二、TS-C-40K-T应急照明控制器技术特性

三、TS-C-40K-T应急照明控制器安装接线

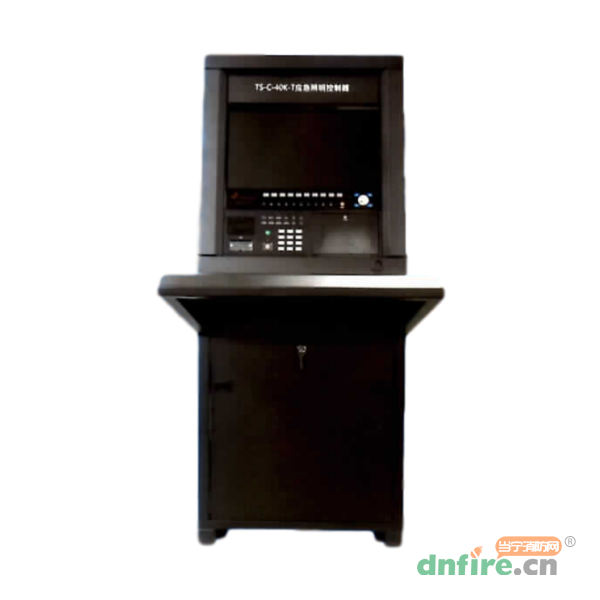

　　采用琴台式安装结构。控制器应安装在消防控制室或有人值班的场所，并远离电磁干扰设备。

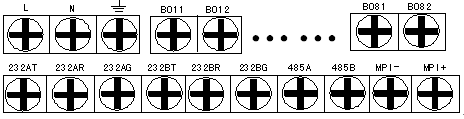

　　L、N、地线：交流220V电源（地线为保护地线）。

　　BN1、BN2（N=01～08）：标准无极性二总线接口，对绝缘性能无特殊要求

　　232AT、232AR、232AG、232BT、232BR、232BG：2路RS232总线接口

　　485A、485B：RS485总线接口。

　　MPI+、MPI-：局域联网总线接口

　　注意：MPI+、MPI-联网总线有极性，与联网卡上的接线端子的正负极严格对应连接。
