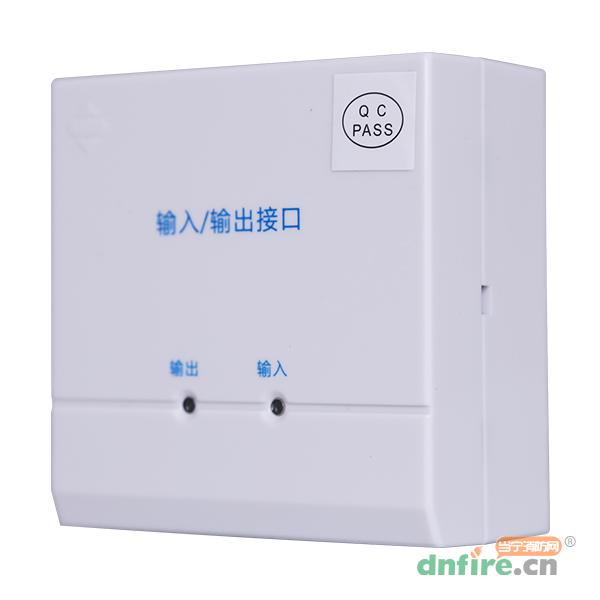

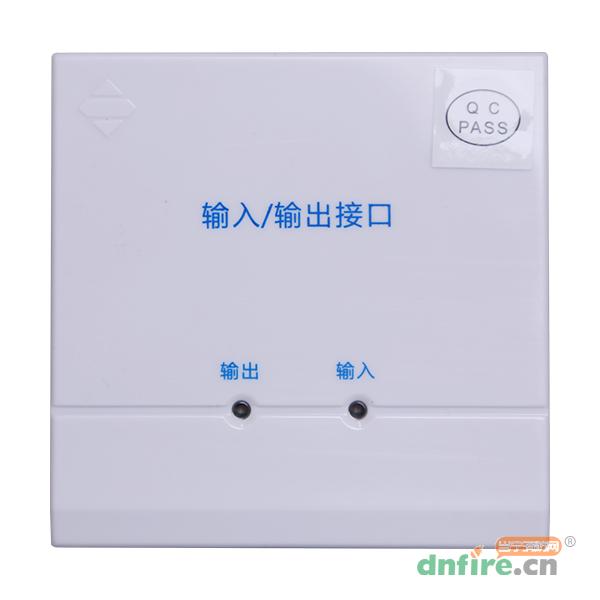

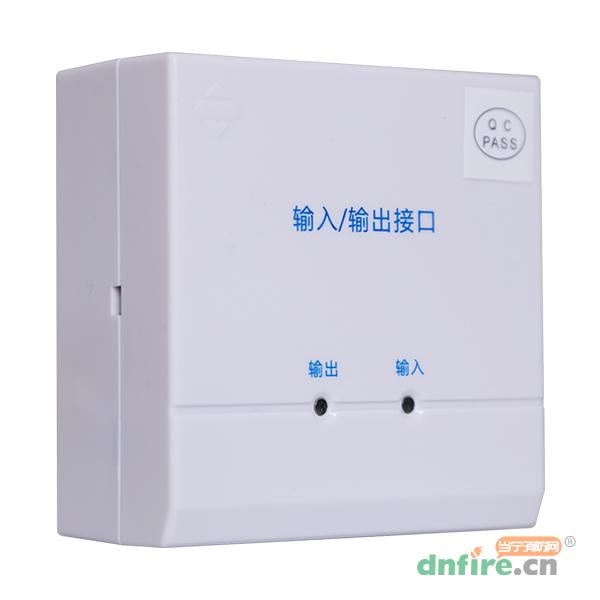

一、FJ-KZJ-301输入输出接口概述

　　FJ-KZJ-301型输入输出接口（简称FJ-KZJ-301接口），主要用于连接防火门监控设备。

二、FJ-KZJ-301输入输出接口特点

 　　通讯便捷：采用无极性二总线制，布线时无需区分正负极，方便施工，降低了接线错误的概率，节省了施工时间和成本。

　　运算高效：内置进口CPU芯片，运算速度快，能快速处理输入输出信号及与防火门监控控制器的通信数据，性能可靠，保障系统稳定运行。

　　故障检测：具有线路故障检测功能，当模块或连接设备线路出现问题时，能及时将故障信息反馈给控制器，便于快速定位和排除故障。

　　抗干扰强：ESD静电防护等级达12000V，具备良好的抗干扰能力，可在复杂电磁环境下稳定工作，减少误动作的可能性。

　　安装方便：采用插拔式结构设计，安装时可直接插入底座，便于安装和更换，提高了施工和维护的效率。

　　编码灵活：采用电子式编码，每个接口占一个地址点，编码范围在1-324之间可任意设定，方便在系统中进行地址分配和管理。

　　工作指示明确：巡检状态下，巡检指示灯约每12秒闪亮一次；输出状态时，巡检指示灯常亮；反馈状态下，输入指示灯常亮，通过指示灯可直观了解接口工作状态。

　　接点容量合理：输出控制接点容量为2A DC30V，可满足驱动防火门相关设备如电动闭门器、电磁释放器等的需求。

　　输入检线可选：输入端检线方式可设置为“常开检线”“常闭检线”，“常开检线”用于配接闭门器、电磁门吸、电磁释放器等；“常闭检线”用于配接门磁开关，可适应不同防火门设备的监控需求。

三、FJ-KZJ-301输入输出接口参数

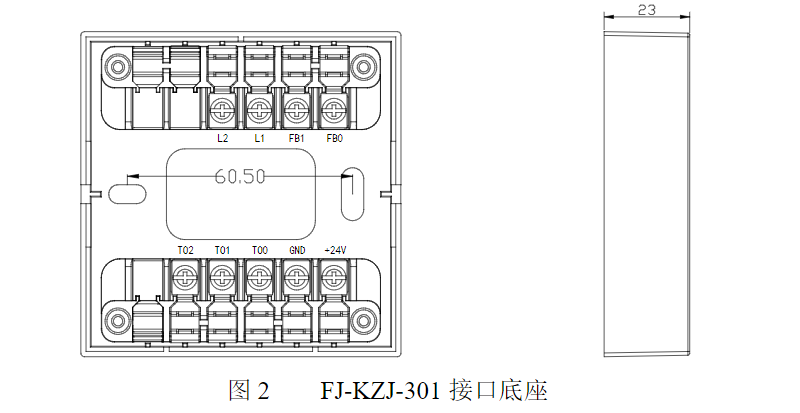

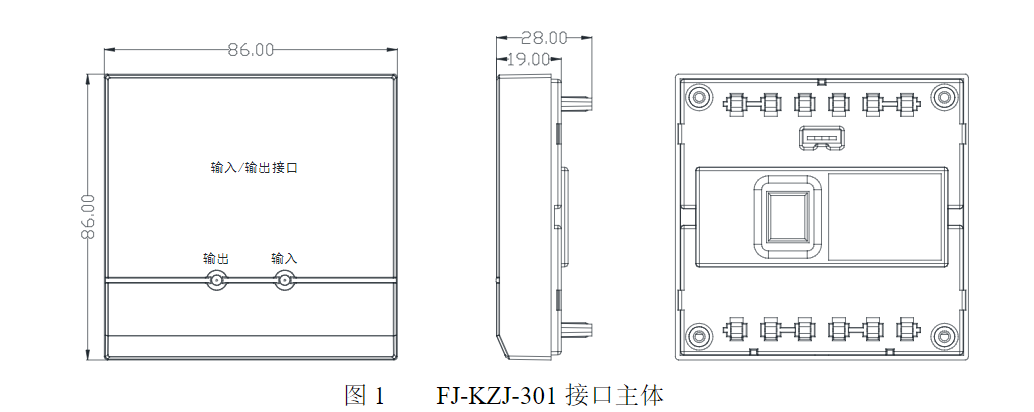

四、FJ-KZJ-301输入输出接口外形尺寸图

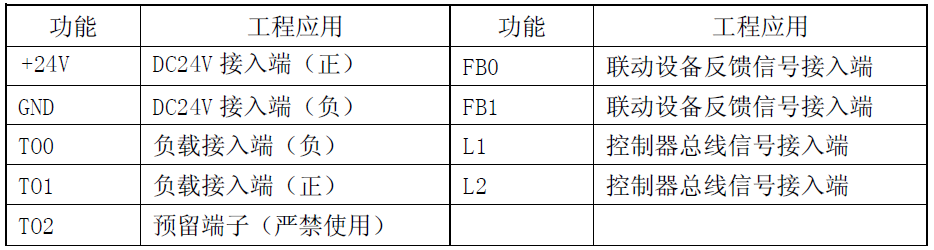

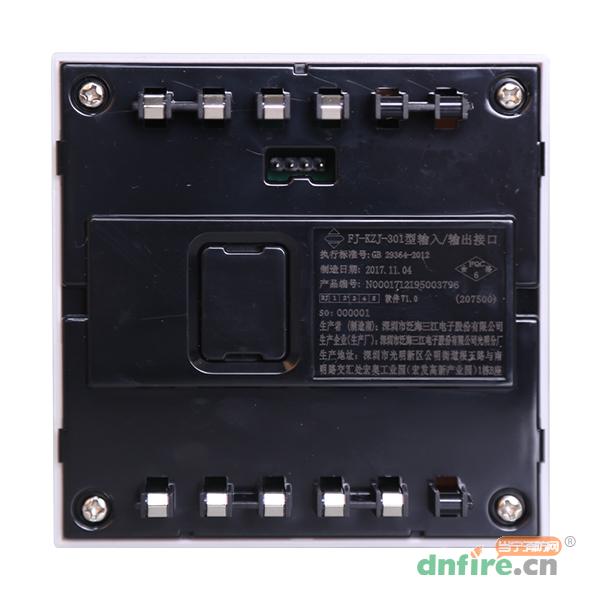

五、FJ-KZJ-301输入输出接口接线端子说明

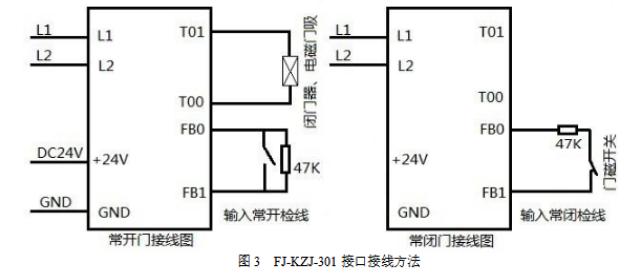

六、FJ-KZJ-301输入输出接口接线图

　　输入端检线方式可设置为“常开检线”、“常闭检线”。

　　“常开检线”主要用于配接闭门器、电磁门吸、电磁释放器；“常闭检线”主要用于配接门磁开关，在配接门磁开关使用时，输入回路必须串接47K终端电阻；接线方法如图3所示：

　　注：工作模式为02时，301接口输入端配接门磁开关，DC24V电源无需接入。工作模式可详情说明书。

七、FJ-KZJ-301输入输出接口安装调试

　　1.确认模块类型与施工图纸上所注类型相匹配；

　　2.将编码器上的4芯编码插头与FJ-KZJ-301接口主体上的4芯编码插座连接好，再将编码器调整为编码功能，并且设置正确的地址，完成地址编码；

　　3.正确接线；

　　4.按施工图纸，使用2枚M4螺钉，通过两个椭圆形螺丝孔，将模块底座固定好，再将模块主体插到模块底座上，并应确保两者接触良好；

　　5.待全部模块安装完毕，且确认无误后，接通控制器电源。自动登录成功后，模块巡检指示灯约12秒闪烁一次，表明模块已开始工作；

　　6.完成安装后进行调试，让控制器发送启动信号，经由模块传送给所连接的联动设备，后者做出相应动作，FJ-KZJ-301接口点亮巡检指示灯，联动设备动作后给出反馈信号，FJ-KZJ-301接口收到反馈信号后点亮输入指示灯，表明该FJ-KZJ-301接口工作正常；

　　7.调试结束后，复位FJ-KZJ-301接口及相应设备。

八、FJ-KZJ-301输入输出接口注意事项

　　1.工程应用时，外接24V电源正负极性不能接错，否则将损坏模块；

　　2.同一回路中，不允许两个或两个以上的产品具有相同的地址，否则系统将会报出重码故障；

　　3.请确认FJ-KZJ-301接口所接的输入设备是属于反馈类型还是火警类型，并在监控器里对该FJ-KZJ-301接口的设备类型做相应的类型设置。自动登录时，FJ-KZJ-301接口将输入设备默认为反馈类型。
