TX3210输出模块介绍展示TX3210输出模块技术参数TX3210输出模块安装接线

一、TX3210输出模块概述

  TX3210输出模块符合最新国家标准GB16806-2006《消防联动控制系统》。本产品用于总线制消防广播系统中消防广播间的切换控制。

  TX3210输出模块产品外形美观,采用插拔式结构,方便施工安装,接线方便牢靠,采用性能卓越的单片机,具有强大的分析判断能力,可自动对所连接的广播传输线的断路、短路进行监测,并通过指示灯给出状态指示。

二、TX3210输出模块特点

  1、二总线,无极性

  2、内置微处理器

  3、具有消防广播传输线故障检测功能

  4、采用软硬件滤波技术,提高模块的抗干扰能力

  5、采用插拔式结构设计,接触可靠,方便安装、更换,便于施工

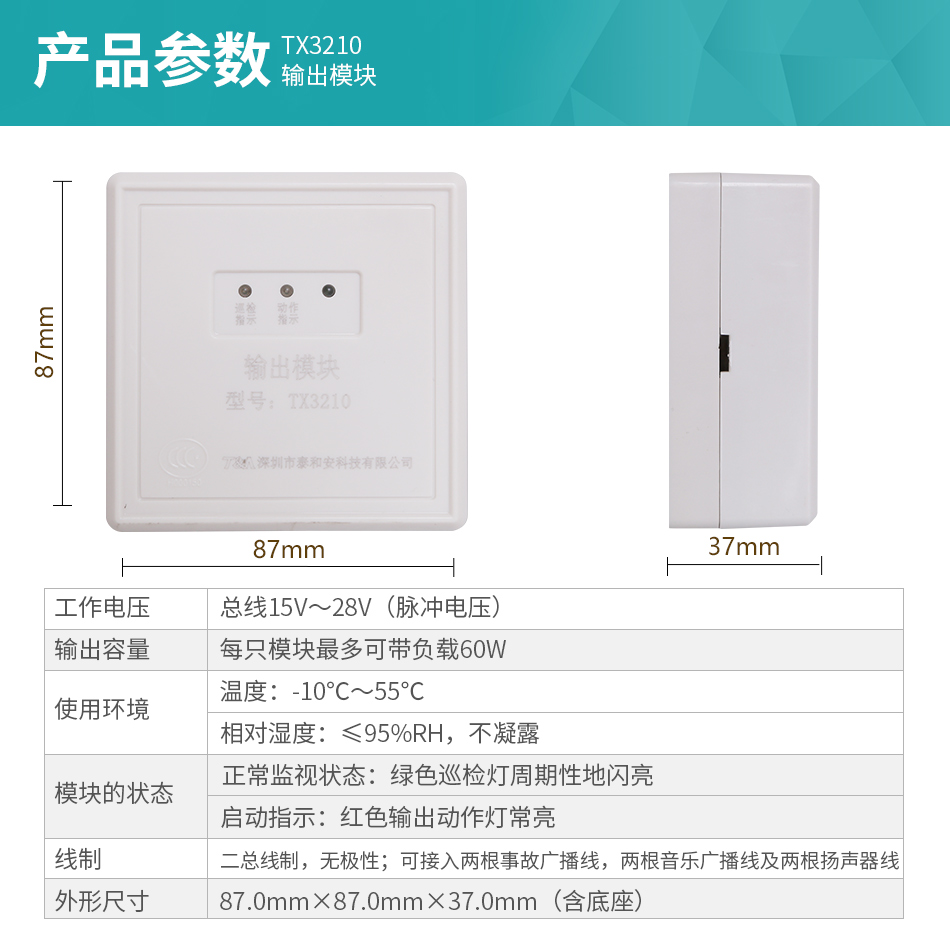

三、TX3210输出模块技术参数

内容 技术参数
型号 TX3210
工作电压 总线15V~28V脉冲电压
输出容量 每只模块最多可带负载60W

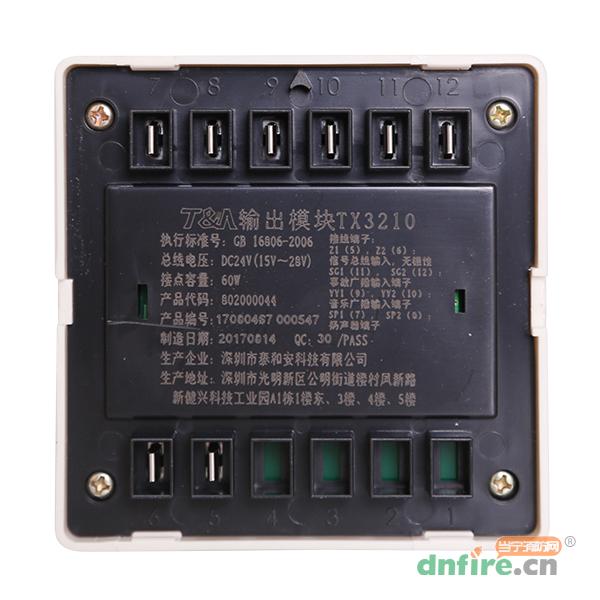

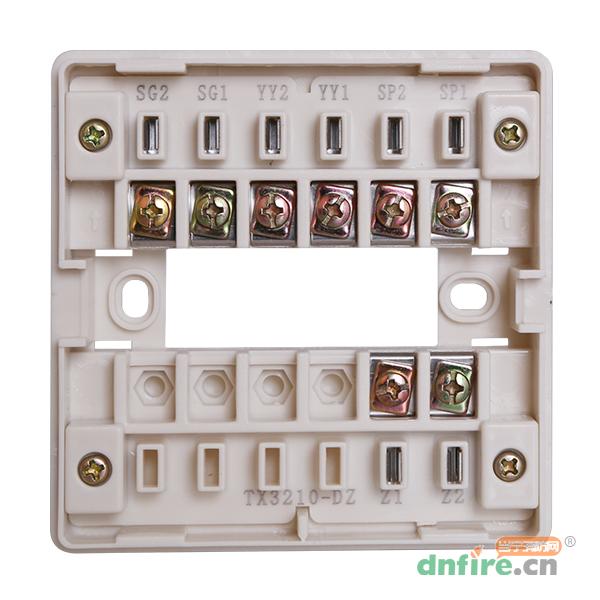

线制 二总线制,无极性;可接入两根事故广播线,两根音乐广播线及两根扬声器线
温度 -10℃~55℃
相对湿度 ≤95%RH,不凝露
外形尺寸 87.0mm×87.0mm×37.0mm(含底座)

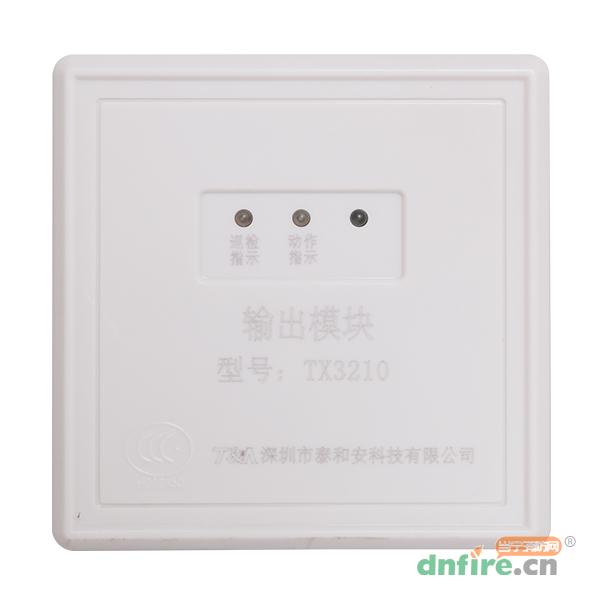

指示灯状态

正常监视状态:绿色巡检灯周期性地闪亮
启动指示:红色输出动作灯常亮

四、TX3210输出模块工作原理

  TX3210输出模块内嵌微处理器,微处理器实现与火灾报警控制器通讯、输入输出线路故障检测、输出控制、输入信号逻辑状态判断、状态指示灯控制。模块接收到火灾报警控制器的启动命令后,吸合继电器,现场音箱切换到消防广播(事故广播),并点亮指示灯,表明切换成功。
