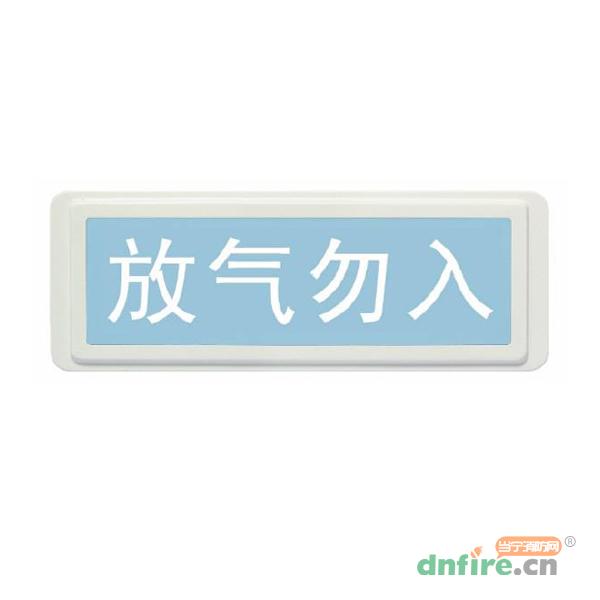

一、凯德GS8201气体释放警报器产品概述

　　GS8201气体释放警报器是气体灭火系统的配套产品，通常安装在被保护场所的入口处。当气体喷洒后，气体灭火控制器将启动警报器发出灯光指示，提醒人员注意并采取相应的措施。本警报器为编码型，可与凯德公司气体灭火系统控制器配套使用。

　　警报器与控制器进行通信采用数字信号，工作稳定可靠，对电磁干扰有良好的抑制能力；地址码为电子编码，可由电子编码器事先写入，也可由控制器直接改写，工程调试简便。

　　气体释放警报器俗称放气指示灯，通常安装在被保护区域的门口。当保护区内发生气体喷放时点亮气体释放警报器，警报器上的警示标语闪烁，提醒人们不要进入危险区域。

　　电子编码，方便现场改写

　　直接接入气体灭火控制器总线

　　数字信号通讯

　　对电磁干扰有良好的抑制能力

二、GS8201气体释放警报器主要技术指标

三、GS8201气体释放警报器结构特征、安装与布线

　　GS8201警报器外形示意图如下：

　　警报器安装方式采用壁挂方式。先安装两只M6×60膨胀螺栓，安装孔距为260mm(如下图)，再将警报器接好线，调节好膨胀螺栓的高度，将警报器紧挂在墙上。

　　警报器接线说明：

　　D1、D2：红黑电缆线，接DC24V，无极性。

　　Z1、Z2：白色电缆线，接控制器两总线，无极性。

　　布线要求:Z1、Z2，D1、D2可选用截面积在0.5mm²到2.0mm²之间的RV电缆线。
