一、HA-JMQ1002电源解码器概述

　　HA-JMQ1002电源解码器是自动跟踪定位射流灭火系统的前端控制设备，与灭火装置配合使用。通过CAN总线实现与区域控制箱、灭火装置控制器的实时数据传输，能够接收灭火装置控制器、区域控制箱、手动控制盘的指令，驱动灭火装置自动跟踪扫描定位火源，控制电磁（动）阀启闭，接受灭火装置、电磁（动）阀的动作反馈信号，并传输给灭火装置控制器。

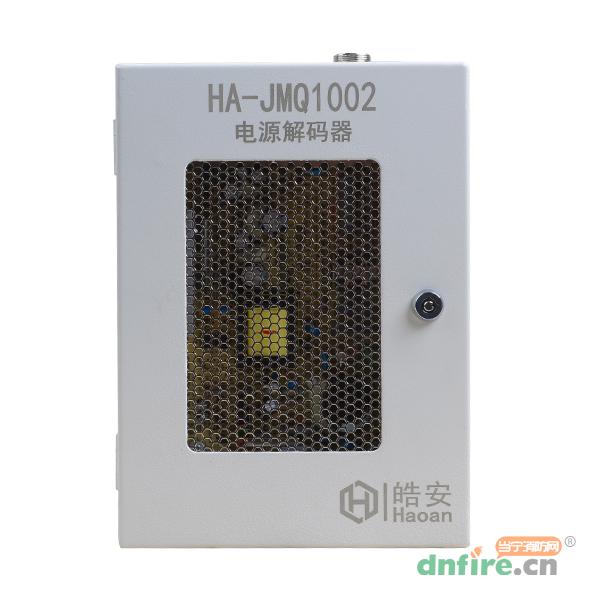

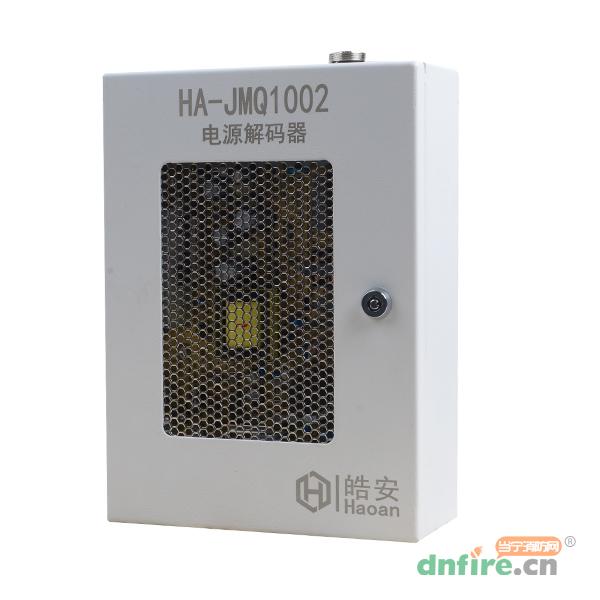

二、HA-JMQ1002电源解码器外观说明

　　HA-JMQ1002型电源解码器配置1个12芯专用航空线束插头，用于与灭火装置无缝对接，简洁、方便、易安装,将通讯信号进行解码；对消防水炮进行定位控制；对电磁阀进行打开关闭控制；带有外部联动输出端口，可控制其他消防联动设备；可与通用火灾自动报警系统连接。

三、HA-JMQ1002电源解码器安装接线说明

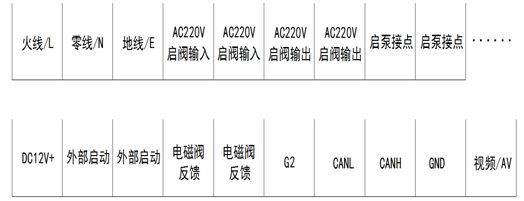

　　电源解码器采用AC220V供电，从智能灭火装置控制器、区域控制箱引线即可。线路连接如下图所示：

　　电源输入/地：设备电源AC220火、零、地线

　　启阀输入：电磁阀AC220火、零线

　　启阀输出：电磁阀输出AC220火、零线

　　启泵接点：泵房启泵线

　　L/H：CAN总线

　　外部启动：第三方火警输入信号

　　电磁阀反馈：电磁开阀动作信号

　　AV/GND：视频输入线

　　12V+/GND：DC12V电源输出

四、HA-JMQ1002电源解码器使用注意事项

　　①、电源线必须正确无误，以免损坏电源解码器。

　　②、电源解码器必须就近安装于灭火装置的附近，以保证专用航空线束有360°的转动空间，严禁在空间不足的情况下运行灭火装置，以免损坏灭火装置。
