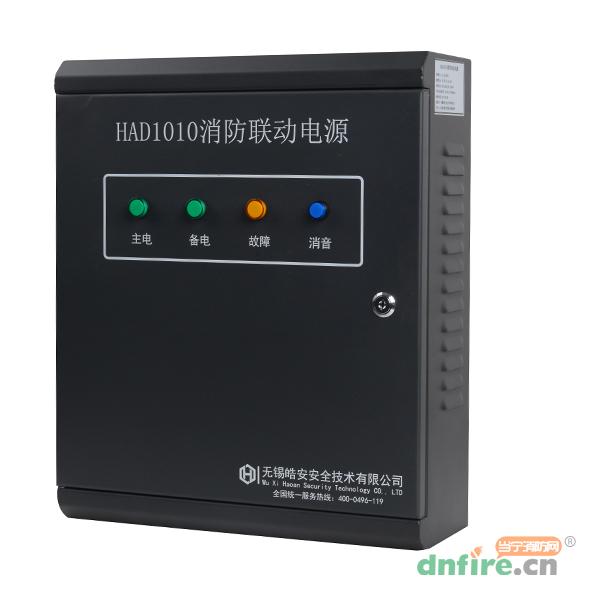

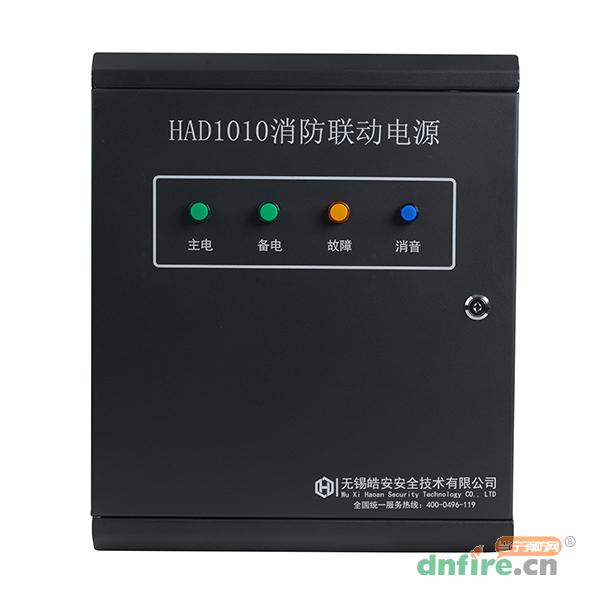

一、HAD1010消防联动电源概述

　　HAD1010消防联动电源是解决现场设备的供电问题而开发的，功率输出约为265W（DC26.5V/10A）。本电源主要功能为转换AC220V电压至DC24V，并具有备电供电和备电充电功能，备电电池在AC220V停止供应时提供DC24V/12Ah的输出，对现场设备的工作与启动起到延续作用。本电源显示功能全面，有主电故障、备电故障、输出故障等故障提示，并有过载、过流、短路保护功能。

　　HAD1010消防联动电源具有总线联网功能、RS485联网功能，并为报警控制器提供相应的联动、故障信息。

二、HAD1010消防联动电源技术参数

　　1.输出容量：

　　额定容量：DC26.5V、10A

　　最大容量：DC26.5V、12A

　　2.适用环境：

　　环境温度：-10℃~+40℃

　　相对湿度：≤95%，不凝露

　　大气压强：86~106KPa

　　3.电源要求：

　　主电：AC(187V~242V),＜300W

　　备电：DC24V/12Ah密封铅酸蓄电池（内装）

　　4.外形尺寸：

　　450mm×380mm×135mm

　　5.防护等级：

　　IP30

　　6.主、备电切换方式：

　　有隙切换，主电转备电切换时间＜50ms

三、HAD1010消防联动电源功能介绍

　　1.有正常运行、主电故障、备电故障；蜂鸣器发生声音提示指示处于电源故障状态。

　　2.本电源可对主电、备电及线路故障进行报警。当输入的主电电压小于120V时，报主电故障；当备电电压小于21V时，报备电故障；当输出端短路、过流货保险丝熔断时，报线路故障。

四、HAD1010消防联动电源安装接线

　　安装说明：

　　1、在墙壁的相应安装位置处打两个φ10的固定孔，要求两孔中心距离为280mm。

　　2、使用M8的膨胀螺丝通过电源的安装挂孔穿出，将电源牢牢固定在墙壁上的安装孔内。

　　3、接线：将需要接入的导线穿过电源上盖或电源后侧的敲落孔，按照如下的端子说明连接。

　　端子说明：

　　E、N、L：交流220V输入端子。（E为机壳接地端子）

　　+24V、-24V：DC24V输出端子。

　　Z1、Z2：总线接线端子。

　　A、B：RS485通讯端子。
