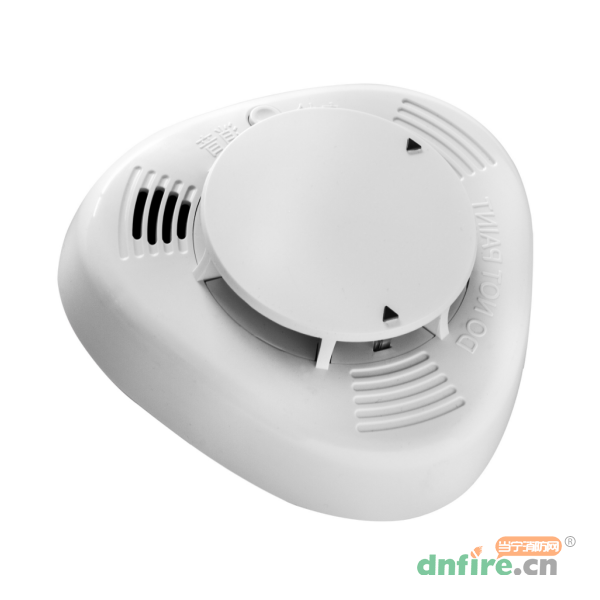

JTY-GD-GSTN100点型家用感烟火灾探测器是采用红外散射原理研制而成的点型家用光电感烟火灾探测器。本探测器结构新颖、外形美观、性能稳定可靠、抗潮湿性强，适用于家庭、宾馆、饭店、办公楼、教学楼、银行、仓库、图书馆、计算机房及配电室等场所。
注意：本产品不适用于有腐蚀性气体挥发的场所，如有特殊需求，请选择海湾公司其它相应的工业用产品！
1、地址编码可由电子编码器事先写入，也可由控制器直接更改，工程调试简便可靠。
2、单片机实时采样处理数据、并能保存14个历史数据，曲线显示跟踪现场情况。
3、具有温度、湿度漂移补偿，灰尘积累补偿及故障自诊断功能。
4、无极性二总线信号。
5、内置蜂鸣器，可以在现场进行火警及故障的提示。
6、内置备用电池，可以在总线发生故障情况下维持探测器正常工作，最长可达10年。
| 工作电源 |
信号总线：总线24V 允许范围：16V～28V 电池：CR123A(型号) 电压：DC3V |
| 工作电流 |
信号总线： 监视电流≤0.3 mA 报警电流≤0.85 mA 电池： 监视电流≤5μA 报警电流≤0.6 mA |
| 指示灯 |
红色： 正常时周期性闪亮，报警时常亮 黄色： 故障时周期性闪亮 |
| 编码方式 | 电子编码（编码范围为1～242） |
| 声压级 | 最大声压级 介于45~75dB之间 @1m，A计权 |
| 保护面积 | 当空间高度为6米～12米时，一个探测器的保护面积，对一般保护场所而言为80平方米。空间高度为6米以下时，保护面积为60平方米。具体参数应以《火灾自动报警系统设计规范》(GB 50116)为准。 |
| 线制 | 信号二总线无极性 |
| 使用环境 |
温度：-10℃～+55℃ 相对湿度≤95%，不凝露 |
| 外形尺寸 | 长117mm，宽115mm，高42mm（不带底座，带底座高度45mm） |
| 外壳防护等级 | IP30 |
| 壳体材料和颜色 | ABS，白 |
| 重量 | 约160g |
| 安装孔距 | 45mm～75mm |
| 执行标准 | GB22370-2008 |
1、探测器外形示意图如图所示，各部分说明如下：
①按键
②发声孔
③火警/运行指示灯(红色)
④故障指示灯(黄色)
⑤烟雾探测单元
⑥电池盖板
2、工作原理：
探测器采用红外光散射原理探测火灾，内置红外发射管与红外接收管。
在正常状态下，接收管只会接收到很弱的红外光信号；由于烟尘会使红外光发生折射，因此，当有烟尘进入时，接收光信号便会增强，当烟尘达到一定浓度时，光强也随之变强到一定程度；当探测器判断当前光强持续超过报警光强门限，则探测器会输出报警信号。
红外发射管采用脉冲方式工作，可降低干扰信号、降低功耗、有效延长产品使用寿命。
