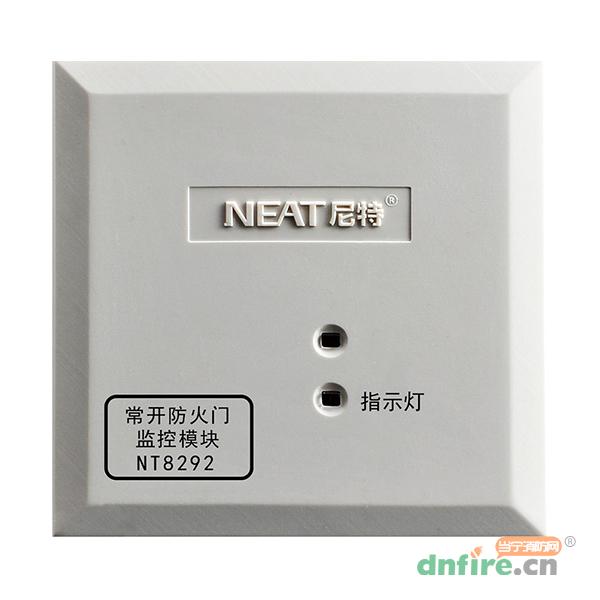

NT8292常开防火门监控模块的主要作用是控制单/双扇常开防火门的关闭并实时监视常开防火门的工作状态,一般安装在防火门上方。发生火灾时靠控制电动闭门器或电磁释放器控制常开式防火门关闭。
工作电压 | 总线电压:DC18V~28V; |
电源电压:DC20V~28V | |
工作电流 | 总线监视电流≤1mA |
总线启动电流≤3mA | |
电源监视电流≤10mA | |
电源启动电流≤1A | |
输出控制信号 | 两路有源常闭输出(DC24V电流≤0.1A)或两路有源常开输出(DC24V电流≤1A) |
输出控制信号为脉冲型,脉冲持续时间3S,两路间隔2S | |
输入反馈信号 | 两路无源常开开关量信号输入 |
故障检测 | 输入输出线路均具有线路故障检测功能 |
指示灯 | 启动灯:红色,巡检时闪亮,启动时常亮 |
反馈灯:红色,故障时闪亮,反馈时常亮 | |
编码方式 | 电子编码,占用一个总线编码点,编码范围在1~252之间任意设定 |
线制 | 与防火门监控器采用无极性信号二总线连接 |
与DC24V采用无极性二线制连接 | |
使用环境 | 温度:-10℃~+55℃ |
相对湿度≤95%,不结露 | |
外形尺寸 | 85mm×85mm×36mm(带底座) |
壳体材料及颜色 | ABS,彩桥色 |
执行标准 | GB 29364-2012 |
