•满足国标GB28184-2011《消防设备电源监控系统》的要求;
•监测消防设备主、备电源的工作状态;
•监测消防设备主、备电源过压、欠压、缺相、过流等故障;
•监测消防设备主、备电源中断供电故障;
•监测消防设备剩余电流;
•采用DC24V工作电压,确保系统及人身安全;
•以直接压接方式采集电压信号,误差小于1%。
类型 | 参数 | 类别 | 技术参数 |
供电电压 | DC24V由监控器或区域分机集中供电 | 隔离器 | 每台传感器内自带隔离器 |
额定功率 | <0.5W | 报警延时 | 0~60s可调,现场可设定 |
通讯方式 | 消防二总线 | 环境温度 | -10℃~+70℃ |
电源线+通讯线 | NH-RVS-2*2.5mm2 | 环境湿度 | 相对湿度<95% |
输出参数 | 1路无源触点,报警或控制输出 | 显示界面 | 6位LCD显示,LED指示 |
地址编码 | 每台传感器均具有唯一地址编码 | 外形尺寸 | 88*107*59(mm) |
序号 | 名称 | 型号 | 规格 | 描述 |
1 | 电压信号传感器 | RXPM V | ZD1 | 监测直流单相电压 |
2 | RXPM V | ZD2 | 监测直流双路电压 | |
3 | RXPM V | JS1 | 监测交流单路三路电压 | |
4 | RXPM V | JS2 | 监测交流双路三相电压 | |
5 | RXPM V | JD1 | 监测交流单路单相电压 | |
6 | RXPM V | JD6 | 监测交流六路单相电压 | |

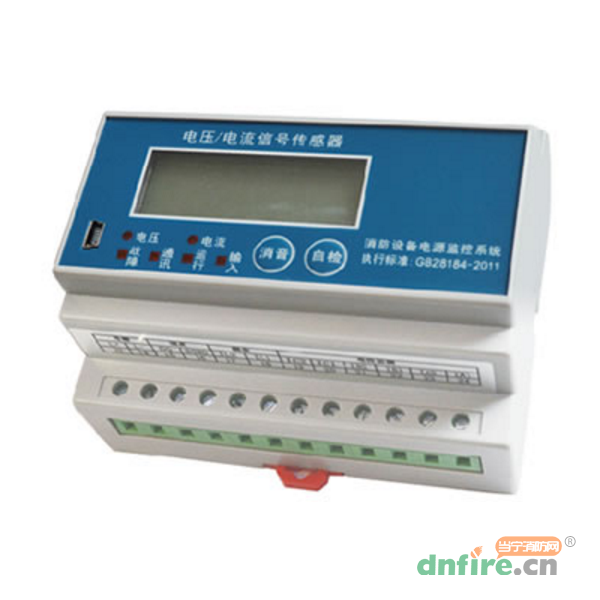

7 | 电压/电流信号传感器 | RXPM VI | ZD1 | 监测直流单路电压及电流 |
8 | RXPM VI | ZD2 | 监测直流双路电压及电流 | |
9 | RXPM VI | JS1 | 监测交流单路三相电压及电流 | |
10 | RXPM VI | JS2 | 监测交流双路三相电压及电流 | |
11 | RXPM VI | ZD1 | 监测交流单路单相电压及电流 | |
12 | 剩余电流信号传感器 | RXPM VIT | JS1 | 监测交流单路三相电压、电流及温度 |
13 | RXPM VIT | JS2 | 监测交流双路三相电压、电流及温度 | |
14 | RXPM VIT | JS3 | 监测交流双路三相电压、电流及一路温度、一路漏流 |
