Discovery船用光电感烟探测器外壳使用白色聚碳酸脂材料制成,进烟口采用防风设计。探测器在正常工作状态时LED指示灯不亮;报警状态时,LED指示灯变红。探测器内部设有集成电路板,电路板一面安装了带有防虫网、不透光的烟室,电路板另一面安装了信号处理及电子通讯系统。
烟室内部以钝角形式安装了红外线发光二极管(LED)和光电接收二极管。光电接收二极管内安装有日光过滤片。
红外线发光二极管每秒发出一束光束。在正常洁净环境下由于红外线发光二极管和光电接收二极管之间的角度关系光电接收二极管不会接收到红外线发光二极管发出的光线;但在烟雾环境下,红外线发光二极管发出的光线会通过进入的烟雾散射到光电接收二极管。散射光线的数量由烟雾特征及浓度决定。探测器内置芯片会对光电接收二极管接收到的光线信号进行处理并转换为相应的模拟量值,用于确定探测器当前的状态。
型号 | 58000-600MAR |

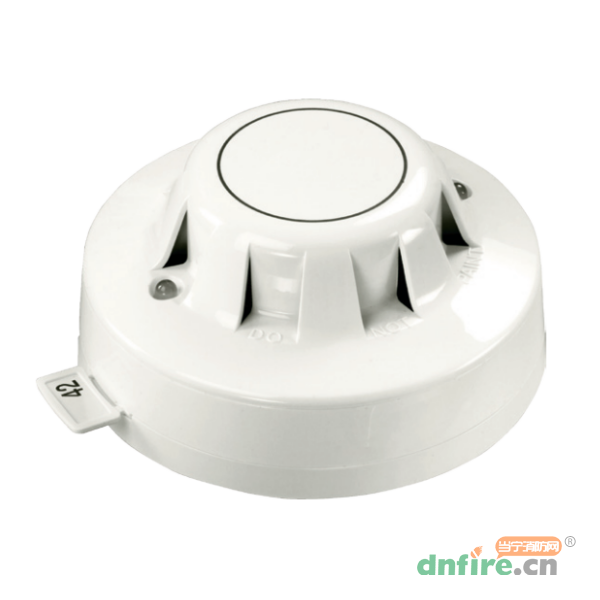

名称 | Discovery船用光电感烟探测器 |
品牌 | 阿波罗 |
探测原理 | 烟雾颗粒导致光线正向散射 |
烟室内部结构 | 水平光具座,镜像布置红外线发射器向左移动与接收器,用以探测正向散射的光线。 |
接收器 | 硅PIN光电二极管 |
发射器 | GaAlAs红外发光二极管 |
采样频率 | 1次/秒 |
电源线 | 二总线,无极性 |
端子功能 | L1、L2电源输入端子与输出端子 |
+R远程指示灯正极(对正极内部电阻为2.2KΩ) | |
-R远程指示灯负极(对负极内部电阻为2.2KΩ) | |
工作电压 | 17-28vDC |
通信协议 | Apollo Discovery 5-9V峰间值 |
静态电流 | 300μA |
上电电流 | 1mA |
最长上电时间 | 10s |
报警电流 | 3.5mA,LED灯亮 |
远程输出特性 | 通过4.5KΩ的电阻连接正极线路(最长5米) |
正常状态的模拟量值 | 23 +4/-0 |
报警状态的模拟量值 | 55 |
报警指示灯 | 2个无色发光二极管:报警时,指示灯变红色。可选装远程LED指示灯 |
环境温度 | 40℃~+70℃ |
相对湿度 | 0~95%(无冷凝、无结冰) |
大气压影响 | 无 |
风力影响 | 无 |
振动、冲击与震动 | 执行标准EN54-7:2000 |
防护等级 | IP44(BSEN60529标准) |
尺寸 | 直径100mmx高度42mm(50mm含底座) |
重量 | 探测器105g,160g(含底座) |
材料 | 外壳:白色聚碳酸酯,额定阻燃等级V-0(UL94标准) |
端子:镀镍不锈钢 |
