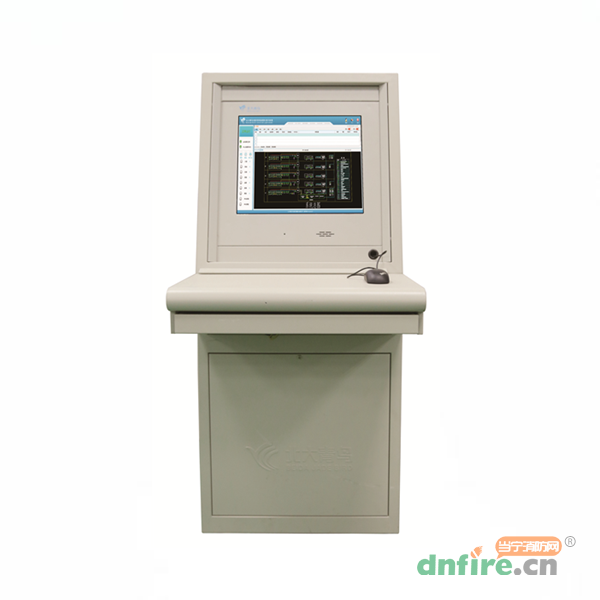

一、JBF5200消防控制器图形显示装置概述

　　JBF5200消防控制器图形显示装置可以监控以下控制器或监控器：火灾自动报警控制器（联动型），气体灭火控制器，防火门监控器，电气火灾监控器。

二、JBF5200消防控制器图形显示装置性能特点

　　采用中文标注和中文界面.接通电源后直接进入操作界面,界面关闭时电源自动关闭。

　　采用红色指示报警、联动、反馈、监管状态，黄色指示故障、屏蔽状态。

　　可以接收火灾报警控制器发出的火灾报警信号或联动控制信号，并能在3s内进入火灾报警或联动状态，并分别以图表形式显示相应报警信息。

　　可以实时查询并显示监视区域中监控对象系统内各个消防设备的物理地址、注释信息及其对应的实时状态信息。

　　可以实时监视并显示与控制器通信的工作状态。消防控制室图形显示装置可以实现报警信息的远程传送和查询的功能。

　　国家标准严格禁止对控制器进行消音、复位、系统设定以及联动设备的启动和停止等控制操作。

　　在火灾报警控制器发出报警信息后可以根据需要实时显示报警点所处的建筑总平面布局图、建筑平面图和相应建筑物的系统图。

　　具有火灾报警信号、监管报警信号、反馈信号、屏蔽信号、故障信号等相应状态的专用总指示功能；

　　在火灾报警信号、反馈信号输入10s内显示相应状态信息，其他信号输入100s内显示相应状态信息。

　　当有火灾报警信号、联动信号输入时，消防控制室图形显示装置可以实时显示报警部位对应的建筑位置、建筑平面图，并且可以在建筑平面图上指示报警部位的物理位置、报警时间、报警部位等信息。

　　左上角设有单独显示首火警部位。

　　具有手动查询火灾报警部位及相关信息的功能。

　　在火灾报警或联动动作时，会显示报警点所处的报警平面图。当报警点分处不同平面图时，可以自动或手动进行循环显示。

　　具有手动复位功能。

　　在接收到报警、联动、故障等信息时可以同时发出声、光报警信号。

　　具有各种报警信息的记录和存储功能。

　　可以记录值班及操作人员、产品维护保养记录、保护区域中监控对象系统内各个消防设备的动态信息，记录包括操作人员的代码、产品维护保养的内容和时间、各类设备的动态信息和时间、系统程序的进入和退出时间等内容的功能。

　　设有历史记录导出功能。

三、JBF5200消防控制器图形显示装置技术参数

四、JBF5200消防控制器图形显示装置尺寸图
