一、JTW-ZCD-805多线型感温火灾探测器概述

　　JTW-ZCD-805多线型感温火灾探测器适用于商场、宾馆、商店 、仓库、电机房等民用及工业场所的火灾预报警。JTW-ZCD-805多线感温火灾探测器具有灵敏度高、稳定可靠、耗电小、美观耐用、使用方便等特点。注：探测器报警时将其两端的电压钳位在5V～11V之间。至于电流的大小则取决于控制器的限流情况，不允许直接用24VDC供电，否则探测器会因无限流电阻而烧坏。正常使用时与多线报警主机或卷帘门控制箱等设备配套使用。探测器报警后，需要通过断电的方式复位。

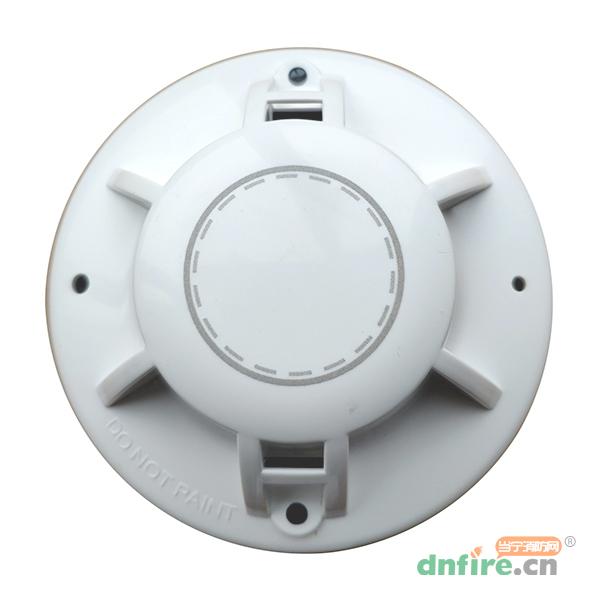

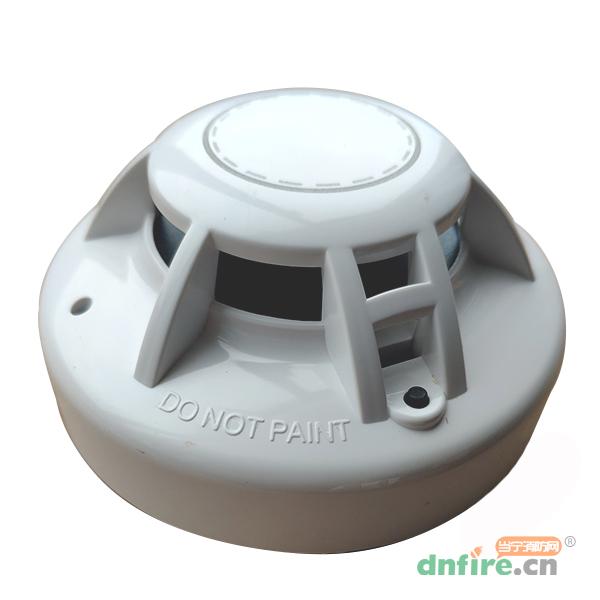

JTW-ZCD-805多线感温火灾探测器外形结构示意图

二、JTW-ZCD-805多线感温火灾探测器性能

　　供电电源：DC9V～DC28V
电流：静态电流≤40uA
报警电流≤30mA
工作温度：-10℃～+50℃
相对湿度：≤95%RH(40℃±2℃)
报警温度级别：A1R(下限54℃，上限65℃，定温57℃)
符合标准：GB4716-2005
重量：155g

三、JTW-ZCD-805多线感温火灾探测器结构特征：

　　JTW-ZCD-805探测器外形示意图如图1。

图1 JTW-ZCD-805探测器外形示意图

四、JTW-ZCD-805多线感温火灾探测器安装：

图2 JTW-ZCD-805感温火灾探测器的安装

　　在天花板上相距60mm的位置上打两个直径5mm的安装孔, 如下图，用涨塞和螺钉固定探测器底座在天花板上。

五、JTW-ZCD-805感温火灾探测器的接线

　　探测器接线方式图3，该探测器具有外接门灯的功能，当探测器报警后，除了本身的指示灯点亮外，同时点亮连接的门灯，尤其适合宾馆使用。

图3 JTW-ZCD-805多线感温火灾探测器的接线

接线说明：
1.探测器的端子4，3是电源输入端(接线时不用区分极性)，其中端子2和端子3在探测器内部短连。
2.端子5用于屏蔽电缆屏蔽层的连接。
3.门灯可直接使用普通LED,探测器内部设有限流电阻。
4.终端电阻的大小，根据配接的多线控制器而定。
5.探测器需直接加24VDC测试时，必须加1KΩ的电阻限流。
底座接线完毕，将探测器按正确方向扣在底座上，压下后顺时针方向旋紧，接通电源即可工作。

六、JTW-ZCD-805多线感温火灾探测器使用：

　　1. 探测器正常工作后，大约每隔5-6S闪亮一次，表示正常工作。
2.测试：
注意：测试前，应通知有关部门该探测器系统将要进行维护，暂时停止工作。切断将进行维护区域的电源或系统的逻辑控制功能，以免造成不必要的报警联动。探测器在安装结束后或每次定期维护保养后必须进行测试。
测试时，使用热吹风机距离探测器15CM以外对着热敏电阻吹，直至探测器报警(确认灯恒亮)。禁止使用明火直接烘烤探测器，以免烧毁探测器或发生火灾。
为了验证系统的报警功能，进行该种测试是必要的。
测试结束后，应及时通知有关部门该系统已工作。

七.JTW-ZCD-805故障分析与排除

　　1.不报警:检查是否有电源，或接线是否正确.
2.误报警:检查是否周围环境温度过高或因太阳直射等。


八.JTW-ZCD-805维护：

　　在使用过程中,如遇到使用故障,请尽快与供应商联系,不要私自拆卸修理,以免发生意外。
如长期不使用,必须拆下探测器,装入包装盒中,在通风干燥处存放。


九.JTW-ZCD-805运输和储存:

　　根据GB/T15464-1995《仪器仪表包装通用技术条件》的规定进行运输和储存。
运输储存过程中必须保持生产厂原包装及封印完整，并保证产品不受到剧烈冲击。
环境气温应避免剧烈变化。
装箱叠放高度不超过6层，拆箱后单件叠放高度不超过5层。
