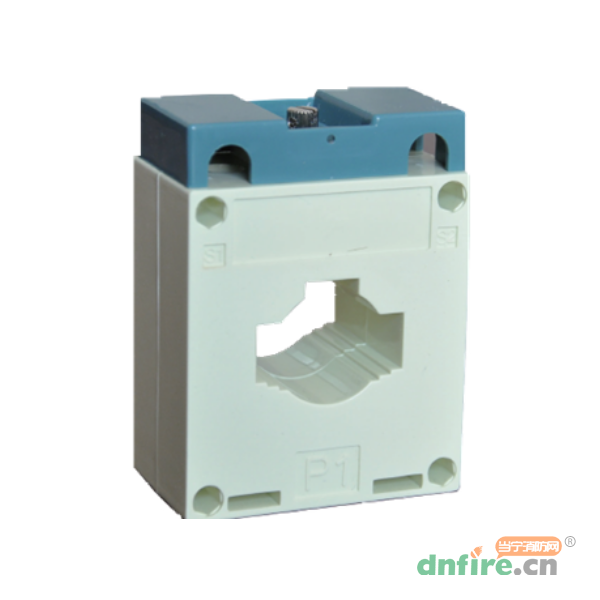

泰和安TP3200电流互感器是消防设备电源监控系统中的配套设备,基于电磁感应原理工作。一次侧线圈与被测电路串联,当一次侧线圈中有电流通过时,会在其周围产生磁场,该磁场穿过二次侧线圈,根据法拉第电磁感应定律,二次侧线圈中会产生感应电动势,且感应电动势大小与一次侧线圈中的电流成正比,从而实现将高电流转换为低电流以便测量。主要用于测量消防设备电源线路中的电流,将被测的大电流按一定比例转换为小电流,为TP3120电压/电流信号传感器等测量或保护设备提供合适的电流信号,以便监测消防设备电源的电流状态,判断是否存在过流等故障,保障消防设备电源系统的正常运行。
方、圆形组合安装孔,用于的单根电缆或单根母排穿越;
安装方式多样化;
精度高,为0.5级。
额定电压 | AC660V |
额定频率 | 50Hz |
精度 | 0.5级 |
工频耐压 | 3000V/50Hz/1min(外壳与二次线圈间) |
绝缘等级 | E级 |
使用环境 | -25℃~+60℃无雨雪直接侵袭、无严重污染及剧烈震动的场所 |
适配监控器 | TP3120电压/电流信号传感器 |
