一、JTW-LD-PTA200A-138缆式线型感温火灾探测器概述

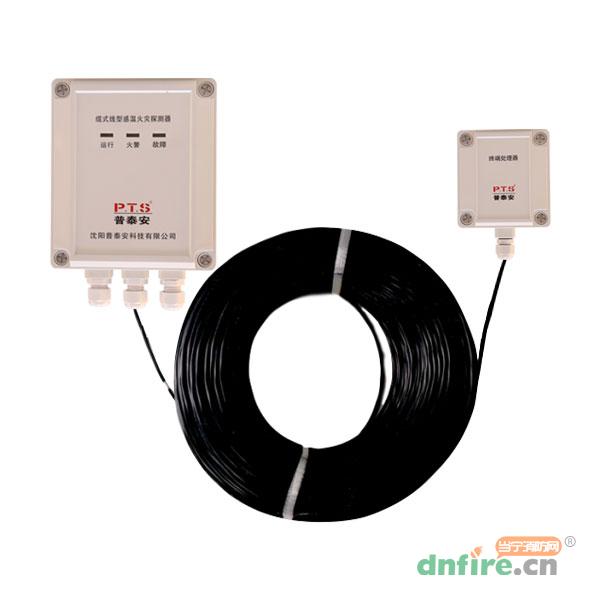

　　JTW-LD-PTA200A-138缆式线型感温火灾探测器是沈阳普泰安科技有限公司开发的不可恢复式缆式线型定温火灾探测器，由信号处理器、终端盒、感温电缆三部分构成，可以有效的保护以下对象：

　　电缆设施：电缆隧道、电缆竖井、电缆夹层、电缆桥架等；

　　电力设施：配电装置、开关设备、变压器、电抗器等；

　　油品、气体：液压站、润滑油库、油罐、气罐、燃油锅炉、燃气锅炉、喷漆房等；

　　皮带传输设施：运煤、运料皮带，自动化生产线。

二、JTW-LD-PTA200A-138缆式线型感温火灾探测器性能特点

　　感温电缆结构稳定，抗干扰性及抗拉性能强。

　　探测器抗干扰能力强，采用良好的接地措施、隔离检测以及软件抗干扰技术，可应用于强电磁场干扰的场所。感温电缆外护套为氟塑料，防腐防老化可户外应用。

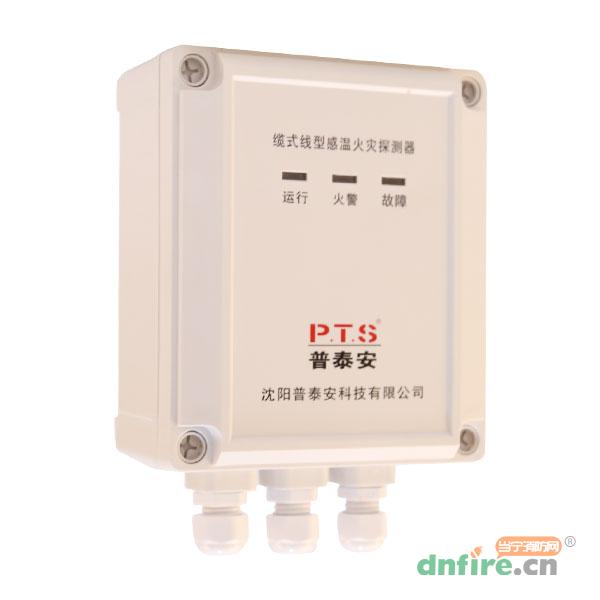

　　信号处理器外壳采用背板式安装，安装方便快捷。

三、JTW-LD-PTA200A-138缆式线型感温火灾探测器技术参数

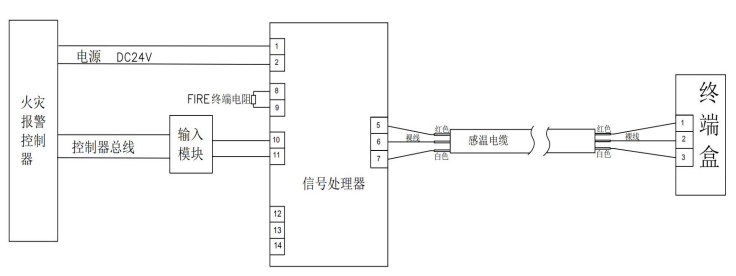

四、JTW-LD-PTA200A-138缆式线型感温火灾探测器接线图

　　当感温电缆受热时,NTC 热敏特性材料电阻率发生变化，从而导致接入的两根 金属导体间的电阻发生变化，当温度达到设定值时，开关量端短路，信号处理器 内置 MCU 判断此变化，发出火灾报警信号。

信号处理器端接线说明：

　　（1）电源：1，2端或3，4端接DC24V电源，无极性连接。

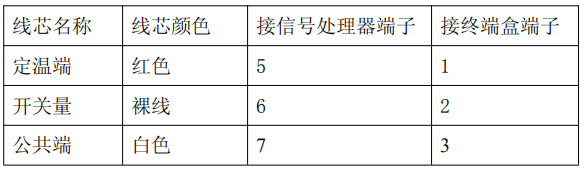

　　（2）感温电缆：5，6，7端接感温电缆，其中5端接感温电缆红色线，6端接感温电缆裸线，7端接感温电缆白色线。

　　（3）终端电阻:8，9端为电阻接入点(配套输入模块)。

　　（4）FIRE（火警）：10，11端为火警/故障/正常继电器触点复合输出。

　　（5）FAULT（故障）：12，13，14端为故障输出，其中12端为常开端，13端为公共端，14端为常闭端。
