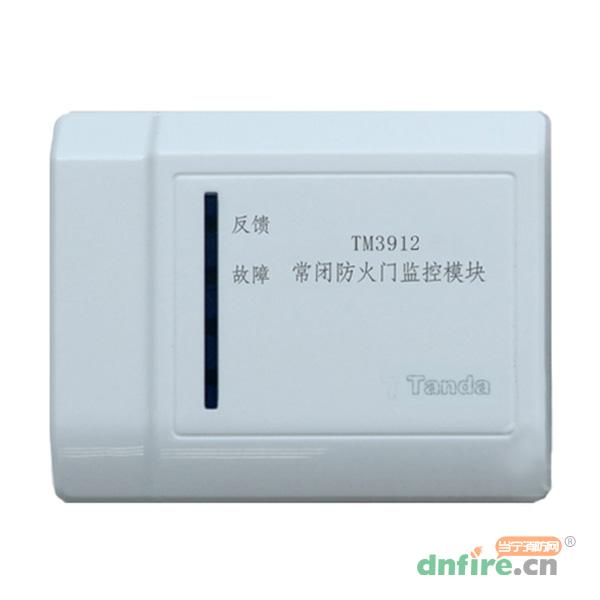

一、常闭防火门监控模块TM3912概述

　　TM3912常闭防火门监控模块是一种总线制控制接口设备，符合国家标准GB29364-2012《防火门监控器》要求。该模块用于监视防火门开、闭状态。本产品采用插拔式结构，方便施工安装，外形大方美观。

　　二、常闭防火门监控模块TM3912特点

　　1、总线、24V电源采用二总线，无极性连接；

　　2、内置高性能微处理器；

　　3、准确区分24V电源、输入反馈线、输出线状态；

　　4、总线和24V电源之间完全隔离设计；

　　5、软硬件滤波技术，提高模块的抗干扰能力；

　　6、采用新插拔式结构，接触可靠，方便安装、更换，便于施工。

　　三、常闭防火门监控模块TM3912技术参数

　　二、常闭防火门监控模块TM3912结构特征

　　Z1、Z2：总线输入接口，用于模块与控制器通信和参数设置，无极性。

　　D1、D2：DC24V电源输入接口，用于模块有源输出和模块检线供电，无极性。

　　RET1-C、RET1-G：防火门关门到位信号输入接口1，实现输入检线和确认是否关门到位。

　　RET1-O、RET1-G：防火门开门到位信号输入接口1，实现输入检线和确认是否开门到位。

　　OUT1、G1：防火门电动闭门器有源输出接口1，OUT1接正，G1接负。

　　RET2-C、RET2-G：防火门关门到位信号输入接口2，实现输入检线和确认是否关门到位。

　　RET2-O、RET2-G：防火门开门到位信号输入接口2，实现输入检线和确认是否开门到位。

　　OUT2、G2：防火门电动闭门器有源输出接口2，OUT2接正，G2接负。

　　备注：接口1对应编码的第一个地址，接口2对应第一个地址加1的地址。
