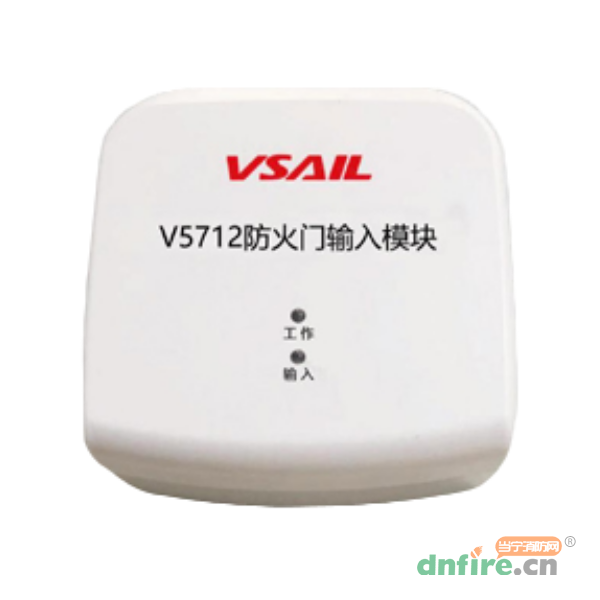

V5712防火门输入模块用于监控门磁开关的状态信号,接收其无源常闭开关量信号,通过回路总线传送到防火门监控器,以实现该系统的防火联动。V5712采用专用嵌入式单片机(MCU)技术,固化智能信息采集和处理程序,工作稳定,电路采用隔离信号采样电路,提高其抗干扰能力。
分布式智能产品,插拔式结构设计
接收门磁开关无源常闭开关量信号
具有输入线短路、断路监测功能
型号 | V5712 |
名称 | 防火门输入模块 |
品牌 | 福赛尔 |
总线电压 | DC15V-28V调制脉冲 |
监视电流 | ≤0.5mA |
报警电流 | ≤1.0mA |
连接方式 | 总线回路无极性连接 |
编码方式 | 电子编码 |
编址范围 | 0#~255# |
反馈输入 | 接收门磁开关的开门信号 |
状态指示 |
正常监视时工作灯闪亮、输入灯不亮; 接收到任一门的反馈信号时工作灯熄灭、输入灯常亮 |
环境温度 | -10℃~+50℃ |
相对湿度 | ≤95%RH(40±2℃)无凝露 |
传输距离 | ≤2000m |
安装方式 | 明装,插拔式结构 |
配接底座 | V6613G |
外形尺寸 | 82mm×82mm×35.5mm(含底座) |
接线说明:
底座端子L1、L2连接防火门监控器回路总线,为无极性连接;
双门门磁开关监控:底座端子S1、S2分别串接3KΩ终端电阻和各自的门磁开关一端,再将门磁开关另一端连接S3公共端;
单门门磁开关监控:底座端子S1、S2分别串接3KΩ终端电阻,且电阻另一端并联后再连接门磁开关一端,门磁开关另一端连接S3公共端。
