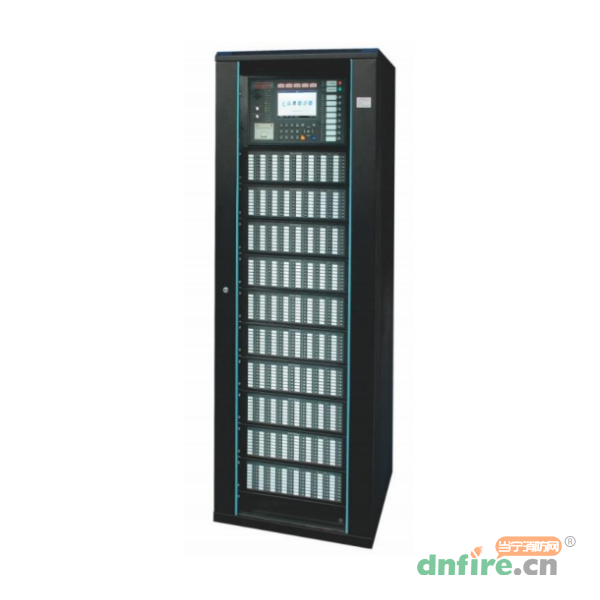

JB-TG-HM3200火灾报警控制器(联动型)是河马消防依据GB4717《火灾报警控制器》、GB16806《消防联动控制系统》开发生产的新一代二总线智能化火灾报警控制器。该控制器可配接河马的二总线型点型光电感烟火灾探测器,点型感温火灾探测器,手动火灾报警按钮,消火栓按钮,输入模块及输入/输出模块等设备。
HM3200控制器可通过专用的RS232接口配接消防控制器图形显示装置,在中央控制器以外的管理部门可通过消防控制室图形显示装置监视控制器上显示的全部报警情况。通用的CAN总线接口和标准的MODBUS协议,提供与其他设备灵活的互连方式。
HM3200配有一块7寸真彩液晶,分辨率800×480,全中文显示,可以详细显示具体报警的设备类型、位置、时间、日期、地址号等信息,便于操作人员准确、及时和全面掌握报警信息。
联动关系简单、直观,满足各类复杂的联动设置及联动控制。可随时随地修正控制器的逻辑关系,当逻辑输入错误时,可自动提示,十分方便。
型号 | JB-TG-HM3200 |
名称 | 火灾报警控制器 |
品牌 | 河马 |
主电 | 220VAC(+10%、-15%) |
备电 | 2×12VDC,40Ah铅酸电池 |
功耗 | 整机功耗<400W |
系统容量 | 3200个总线设备,200个直接启动控制点,640个总线手动控制点 |
信息显示 | 7寸真彩液晶(火警信息、监管信息、故障信息、联动信息、屏蔽信息) |
历史记录 | 内置存储器,可以记录火警、监管、故障、联动、操作事件各10000条 |
打印机 | 可打印火警信息、监管信息、故障信息、启动应答信息和操作信息 |
总继电器输出 | 火警继电器、故障继电器、可复位继电器、备用继电器 |
通讯接口 | Modbus(RS485),Canbus |
继电器触点容量 | 3A@125VAC/30VDC |
声响 | 扬声器,四种声响(火警、联动、监管、故障),70dB~100dB |
安装方式 | 立柜 |
工作温度 | 0~40℃ |
工作湿度 | ≤95%,不凝露 |
外形尺寸 | 长600mm×宽600mm×高1850mm |
