依爱 J-EI8390型余压控制器
¥0.0媒体价 登陆后可见 市场价 询底价
依爱 产品385件 进入品牌专区 48人 关注
热度
图文详情 产品参数 评论 文章

年中大促

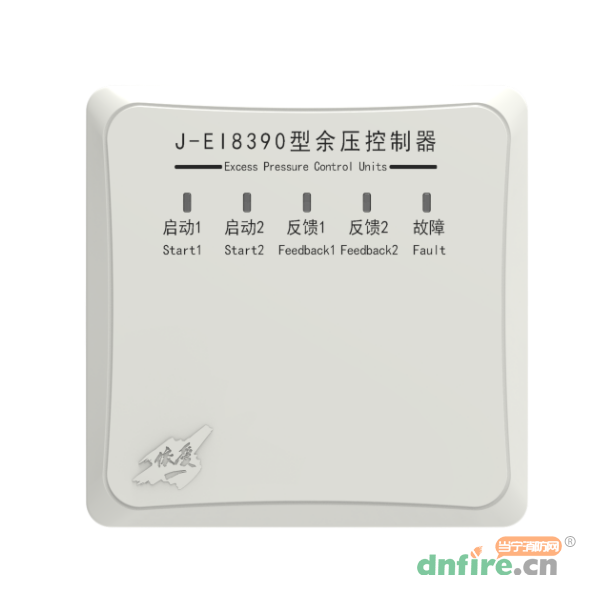

一、J-EI8390型余压控制器概述

  J-EI8390型余压控制器接于依爱消防生产的EI-8360型余压监控器的总线上,由控制器内置的微处理器控制继电器动作来控制电动执行器的开启角度,同时可接收有开到位和关到位的反馈信号。

二、J-EI8390型余压控制器功能特点

  ◎接收监控器的命令启动/关闭电动执行器;

  ◎打开或关闭执行器的控制线、关到位或开到位反馈线的故障检测;

  ◎电子编码,唯一ID地址,可通过余压监控器在线设置地址。

三、J-EI8390型余压控制器技术参数

型号 J-EI8390
名称 余压控制器
品牌 依爱
总线工作电压 24V脉动电压
电源电压 DC 24V±15%
总线工作电流

监视电流1.8mA;输出每动作一路增加的电流2mA;

输入每动作一路增加的电流0.6mA;点亮故障灯增加的电流0.6mA

线制 两总线(无极性)、DC 24V电源线(有极性)
总线长度 ≤2000m(截面积1.0mm2铜制双绞线)
指示灯

启动灯:红色,继电器动作时点亮

反馈灯:红色,检测到输入动作信号后点亮

故障灯:黄色,检测到故障信号后点亮

使用环境温度 0℃~+55℃
使用环境湿度 ≤95%RH(不凝露)
底座安装孔距 60mm
外形尺寸 长90mm,宽90mm,高41mm(含底座)
重量 约100g
执行标准

GB 16806-2006《消防联动控制系统》

Q/XFD612-2020《消防应急疏散余压监控系统》

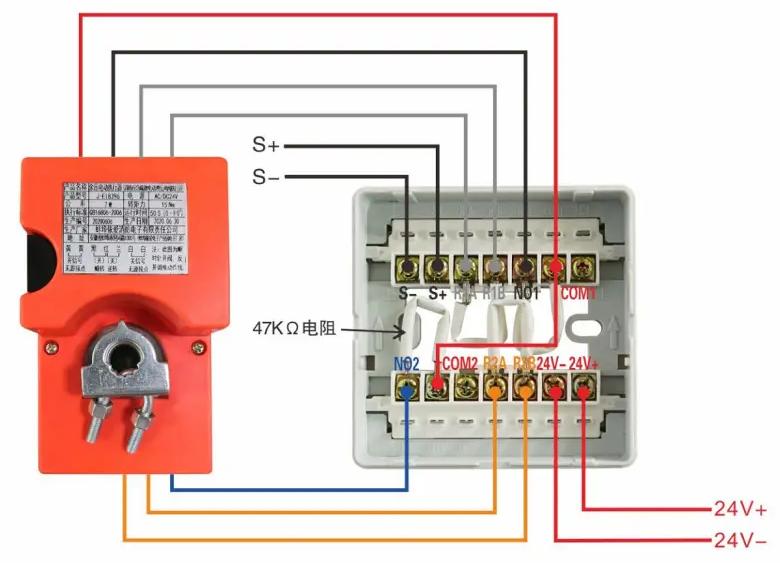

四、J-EI8390型余压控制器与执行器接线图

J-EI8390型余压控制器与执行器接线图

  注意接线颜色须对应;

  注意接线47kΩ可不接。
