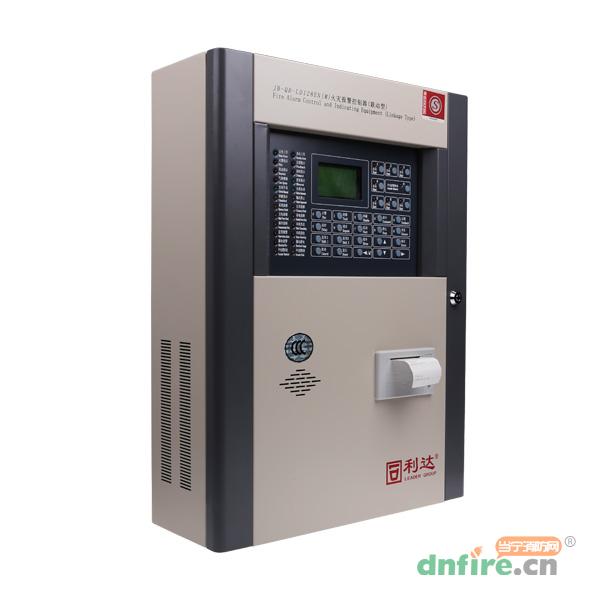

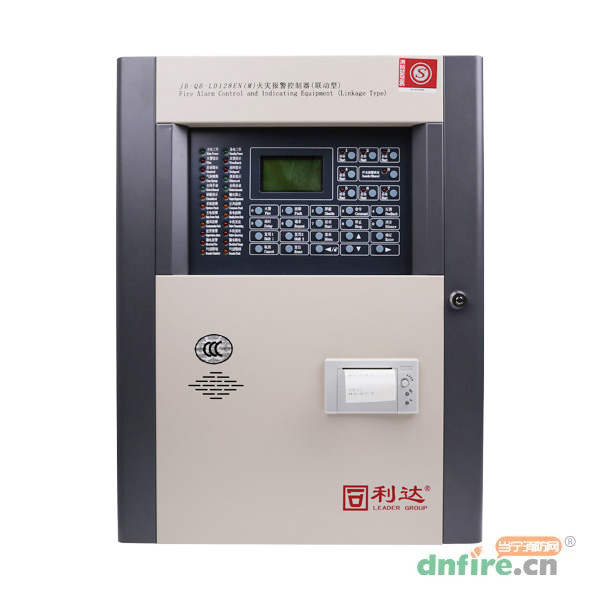

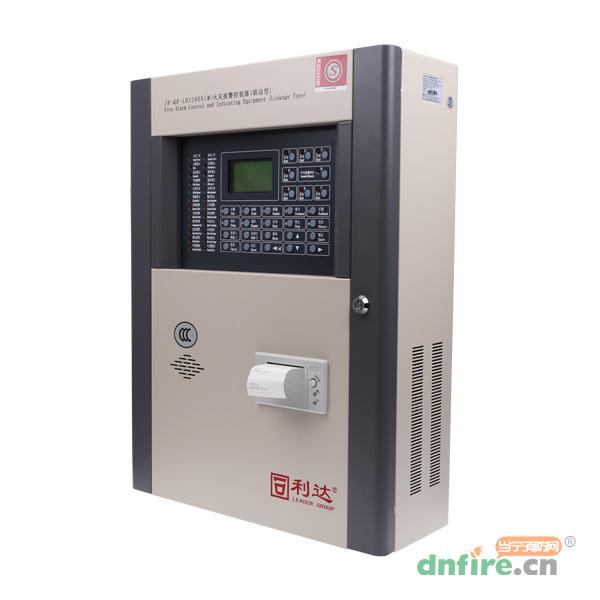

一、JB-QB-LD128EN(M)火灾报警控制器(联动型)概述
JB-QB-LD128EN(M)火灾报警控制器(联动型)是智能化的二总线火灾自动报警设备，采用中文液晶显示，集报警及联动控制于一体，分2个回路，最大地址点数为512点，配备了8路继电器有源输出，具有一个CANBus接口。该控制器采用单片机控制技术，配合我公司E/EN系列探测器、模块、手报及其他相关设备，广泛应用于中、小型消防工程项目。经过公安部消防产品合格评定中心及国家消防电子产品质量监督检验中心依据GB4717-2005《火灾报警控制器》、GB16806-2006《消防联动控制系统》、GB/T19001-2000《质量管理体系要求》检验和审核，符合认证要求，取得消防产品3C认证。
二、JB-QB-LD128EN(M)火灾报警控制器(联动型)特点
本机容量：2个回路、最大512个地址点、手动控制盘1块（8路输出，其中包括1路声光警报器专用输出）；
可选配串行中文微型打印机；
可通过LD6900系列通讯模块（CANBus、RS232、RS485、以太网、电话线、GPRS）与其他设备联网；
全中文128*64LCD液晶显示屏，指示灯指示关键状态，操作方便；
中、英文显示灵活切换，满足产品国际化的要求；
具有黑匣子功能，能存贮1000条火警记录、1000条气体灭火记录和1000条其它记录；
报警阈值设定灵活；
外部设备可通过总线控制，也可通过多线手动盘直接控制；
具有回路短路保护和电源短路保护功能；
具有监管报警功能，可监测现场漏电电流的报警信息，并可实现自动控制漏电断电。
三、JB-QB-LD128EN(M)火灾报警控制器(联动型)参数
| 主电源电压 |
AC220V(187V - 242V)50Hz |
| 回路输出电压 |
DC14V - 24V |
| 联动输出参数 |
DC24V/4A |
| 回路数量 |
2回路 |
| 直接输出接点数 |
8路(含1路声光警报器)有源输出 |
| 最大总路输出电流 |
200mA |
| 最大短路保护电流 |
400mA |
| 空载功耗 |
≦5W |
| 工作环境温度 |
0℃ - 45℃ |
| 工作环境相对湿度 |
≦95%RH(40±2℃) |
| 安装方式 |
壁挂 |
| 备用电池 |
12V/14Ah电池(两节) |
| 最大外形尺寸 |
宽440mm×高580mm×厚160mm |
| 重量 |
11.2kg±0.1kg(不含电池) |

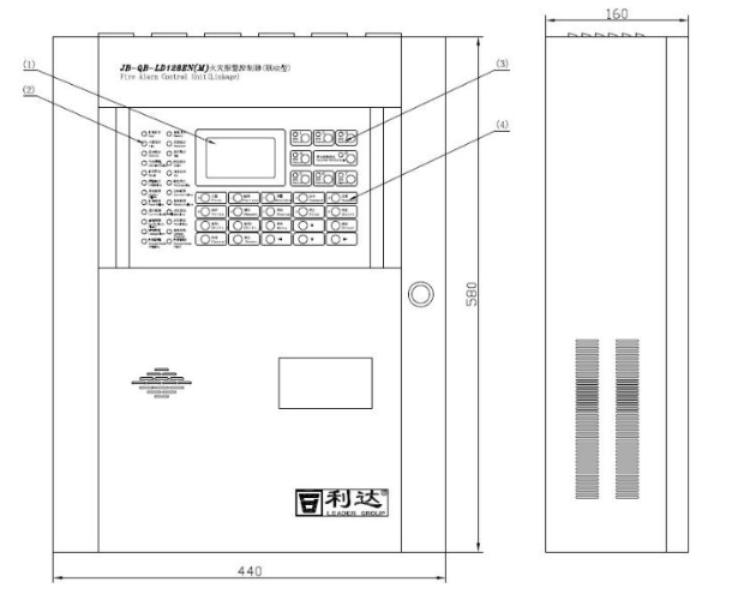

四、JB-QB-LD128EN(M)火灾报警控制器(联动型）外形尺寸图

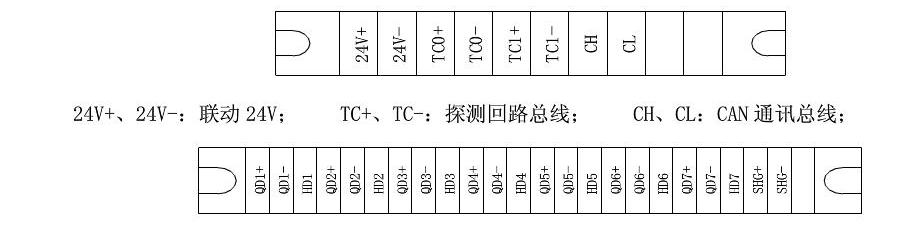

五、JB-QB-LD128EN(M)端子图
QD1+、QD1-、HD1~QD7+、QD7-、HD7:本机八路多线输出盘的7路有源输出，HD是被控联动设备反馈回答信号输入。SHG+、SHG-作为无编码声光警报器专用控制接口，此节点在正常状态时，只要有火警便有声光信号输出。
1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照
http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您
点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；
当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！
服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！
注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！
权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。
关于我们
当宁消防网提供的商品保证正品，并提供正规的增值税发票，货物从发出之日起，质保一年，请放心购买。
关于发票
发票说明：当宁消防网所售商品均可提供正规发票。
发票抬头：发票抬头不能为空，您可在下单时，在“备注”处填写您本人/他人的名字或公司名称，发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误，恕不能提供发票重开服务，敬请谅解。
签收提醒
为了您的权益能够得到有效的保障，请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收，并建议您尽量不要委托他人代为签收，若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为，则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下，若您的产品出现质量问题，只需提供当时购买的订单号，从产品发出之日起，一年内享受当宁消防免费的售后维修服务（配件除外、运费各半）。
特别提醒：
由于本店所售产品为工业品，一旦售出，概不退换，请购买前确认好型号，如确为产品本身质量问题，自签收之日起，在保证产品包装完好不影响二次销售的情况下，可申请退换货，谢谢您的支持！
自产品发出之日起1年内，如遇产品质量问题，请您联系客服处理，经技术确认后，为您作维修处理（运费各半）。
【注意事项】
1.由于本店发错产品，返回运费由我们承担。
2.当宁所售均为全新品，为保护消费者利益，以下情况视为影响二次销售：
1）物品上出现划痕、裂缝；
2）物品上包装破损或已通电使用；
3）密封产品原包装打开；
4）其他可能影响二次销售的；
3.以下情况不予以办理维修：
1）过保产品（超过保质期的产品）；
2）人为损坏；
3）非我店售出产品；
4）经鉴定无法维修；
4.请在里面放置一张纸条，上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。
APP下载
发布询价单
问匿名用户评论等级：
需要JB-QB-LD128EN(M)火灾报警控制器（联动型）安装使用说明书
麻烦发我邮箱
谢谢
答管理员：
我们页面上是有说明书的，点击说明书你登录就可以下载了。或者你下载消防百事通APP，搜索也可以下载说明书的
2021-01-11 10:36:57
问匿名用户评论等级：
报警设备的汉字注释怎么编辑
2020-12-06 13:46:06
问匿名用户评论等级：
怎么输入地址名称
答管理员：
点位的地址中文备注信息吗，在设备定义中设置。可以联系厂家或者供应商寻求售后技术支持或者查阅下说明书。
2020-09-25 11:38:05
问匿名用户评论等级：
怎么查询有多少个点位
2019-11-01 12:07:31
问匿名用户评论等级：
您好，火警指示灯亮，公共故障亮，如何消除
答管理员：
火警灯亮看哪个点位的设备报警了，首先需要到现场确认是否是真火警。如果是误报看现场环境是不是烟雾灰尘、水雾比较大，主机复位看看。故障需要排除解决掉故障，后再复位。
2019-06-27 11:07:34
问匿名用户评论等级：
怎么手动在主机控制器那启动警铃响和消音的啊？
答管理员：
警铃的话需要手动启动控制模块，总线盘或者在系统中操作（需要权限）
2019-05-29 23:25:09
问匿名用户评论等级：
这个主机可以直接带多少个声光警报灯？需要单独配电源箱吗？
答管理员：
一个声光一个点位，看你点位数是多少了。声光用电比较大，如果数量比较多，是需要增加电源箱的。
2019-05-29 22:49:13
问匿名用户评论等级：
主机两块电池怎么接
2018-10-15 19:50:09
问匿名用户评论等级：
你好机器显示公共故障，报警响过不停，消也消不了。请问怎办。
答管理员：
那控制器出问题了呢，可以联系维保单位来解决。
2018-08-25 22:45:20
问匿名用户评论等级：
你好，我们的复位密码忘了怎么办啊？
答管理员：
有没有自己重新设置过呢，没的话默认密码也可以联系我们的技术服务人员咨询看看，电话400-928-6119
2018-07-13 18:44:05
