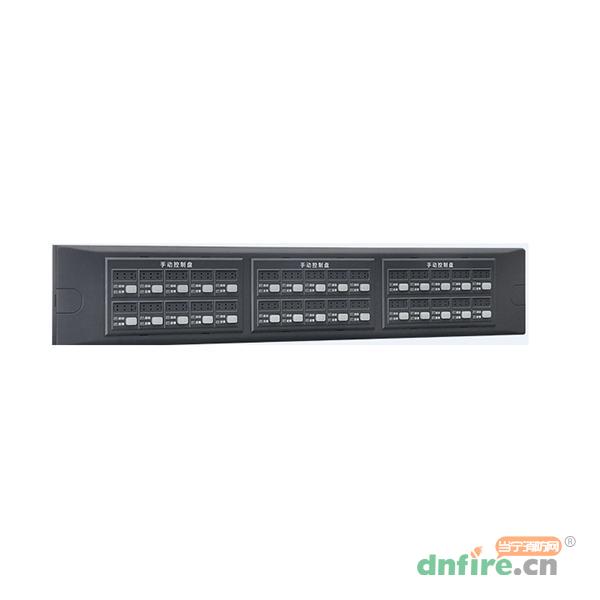

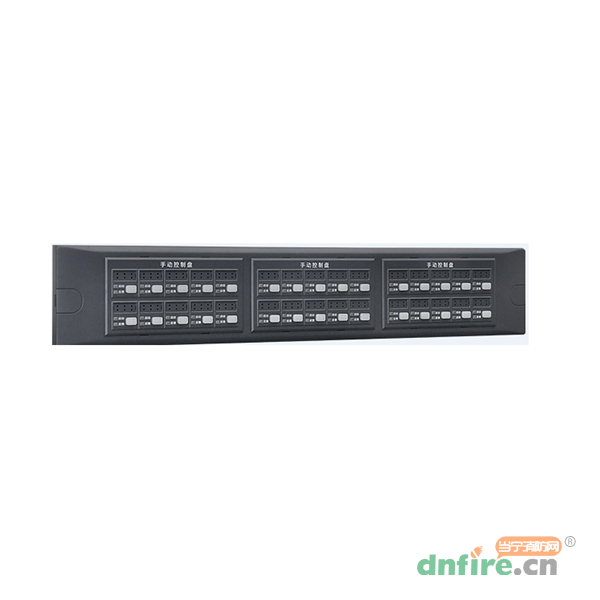

一、ZX900-10A总线手动控制盘概述

　　ZX900-10A型总终手动控制盘配合9000系列控制器使用，装入9000系列控制器标准机柜.每块占用2U位置，作为用户直接手动控制设备。每块总线手控盘包含30个手控按钮，可控制30个总线模块，每个按钮有两个指示灯:请求灯和反馈灯，指示其控制的模块的状态。每个手控按钮需要占用一个模块地址，因此每块手控盘需要占用连续的30个总线模块地址。单机可介入的总线手控盘的数量取决于接口板的数量。30个模块地址的起始位置有11种选择：1/31/61/91/121/151/181/211/241/271/301。即手控盘可占用1~30号地址或31~60号地址或61~90号地址……或301-324号地址(此时后面六个控制点无效)。具体地址设置可根据总线板上的四个跳线器JP1、JP2、JP3、JP4决定，跳线器跳到上端为1（HIGH），跳到下端为0（LOW）。

二、ZX900-10A总线手动控制盘特点

　　直观布局：设有10个手动控制单元，每个单元对应一个受控设备，布局清晰直观。操作人员能够快速识别和操作相应的控制单元，实现对特定设备的精准控制，在紧急情况下可迅速做出反应。

　　按键设计：配备对应的手动控制按键，操作简单直接。操作人员只需按下相应按键，即可对受控设备进行启动、停止等操作，无需复杂的操作流程，降低了操作难度和出错概率。

　　多指示灯显示：每个手动控制单元均设有运行、故障、启动、反馈4个指示灯。通过不同颜色灯光的亮起或熄灭，能够直观地显示受控设备的运行状态，如设备是否正常运行、是否出现故障、是否已启动以及是否收到反馈信号等。操作人员无需进行复杂的检查或分析，一眼就能了解设备的实时状态。

　　无极性二总线通讯：采用无极性二总线与火灾报警控制器相连，这种通讯方式布线简单，施工过程中无需严格区分正负极，降低了施工难度和布线成本。同时，无极性的设计也减少了因接线错误导致的故障，提高了系统的可靠性和稳定性。

　　良好兼容性：能够与火灾报警控制器实现无缝对接，有效整合到整个消防控制系统中，实现对受控设备的集中管理和控制。可以方便地与其他消防设备协同工作，共同构建一个完整、高效的消防体系。

三、ZX900-10A总线手动控制盘参数

工作电源	DC24V
总线通讯	采用无极性二总线与火灾报警控制器相连
容量规格	设有 10 个手动控制单元，每个单元对应一个受控设备
功耗	监视状态下≤10W，工作状态下≤15W
使用环境	温度 -10℃～+50℃，相对湿度≤95%（40℃±2℃无凝露）
外形尺寸	483mm×177mm×130mm（长 × 宽 × 高）
重量	约 3kg
输出触点容量	DC24V/1A
通讯距离	总线通讯距离可达 1500m
