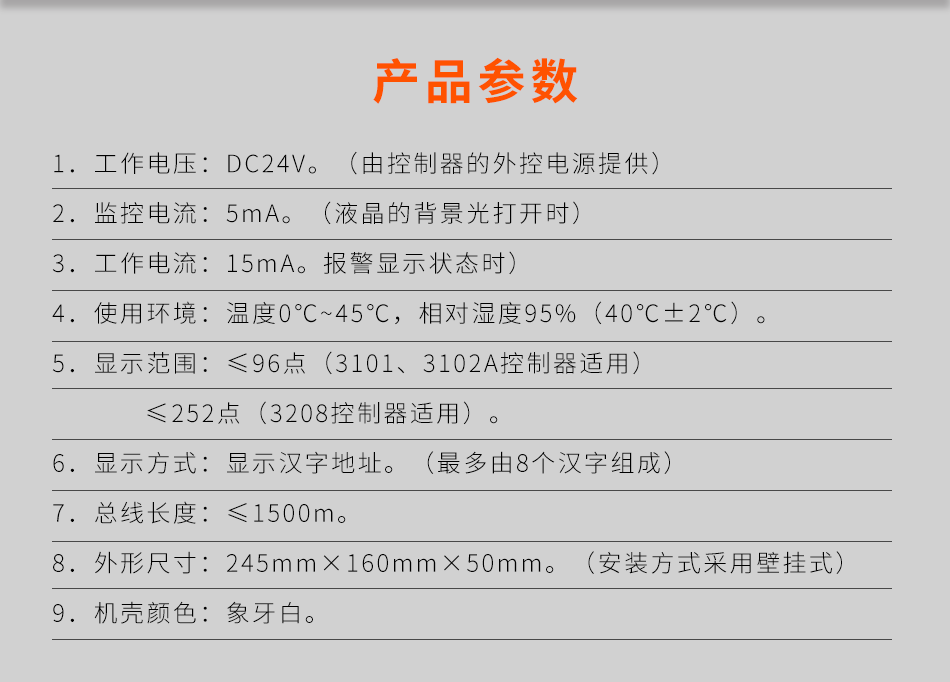

一、JB-YX-252A火灾显示盘技术指标：
1．工作电压：DC24V。（由控制器的外控电源提供）
2．监控电流：5mA。（液晶的背景光打开时）
3．工作电流：15mA。报警显示状态时）
4．使用环境：温度0℃~45℃，相对湿度95%（40℃±2℃）。
5．显示范围：≤96点（3101、3102A控制器适用）；≤252点（3208控制器适用）。
6．显示方式：显示汉字地址。（最多由8个汉字组成）
7．总线长度：≤1500m。
8．外形尺寸：245mm×160mm×50mm。（安装方式采用壁挂式）
9．机壳颜色：象牙白。

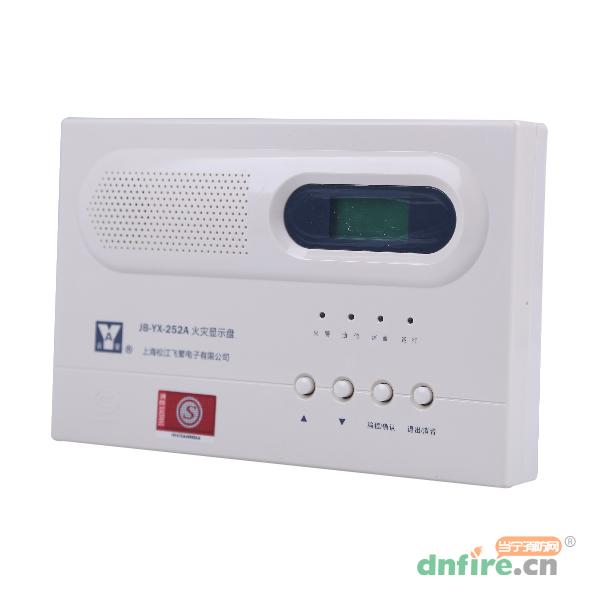

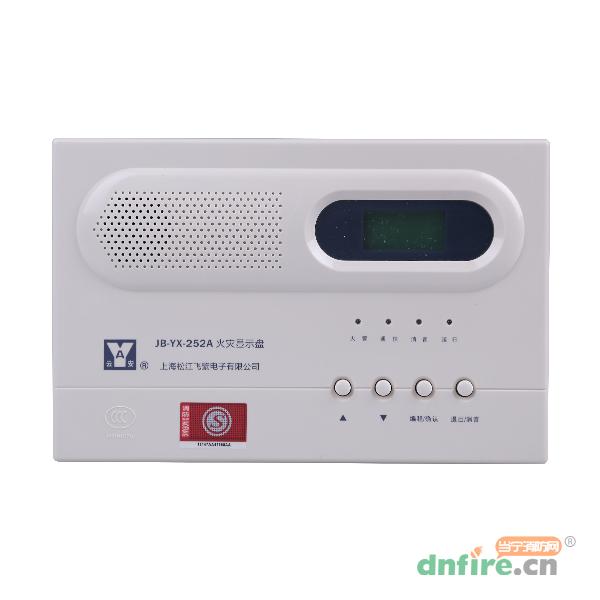

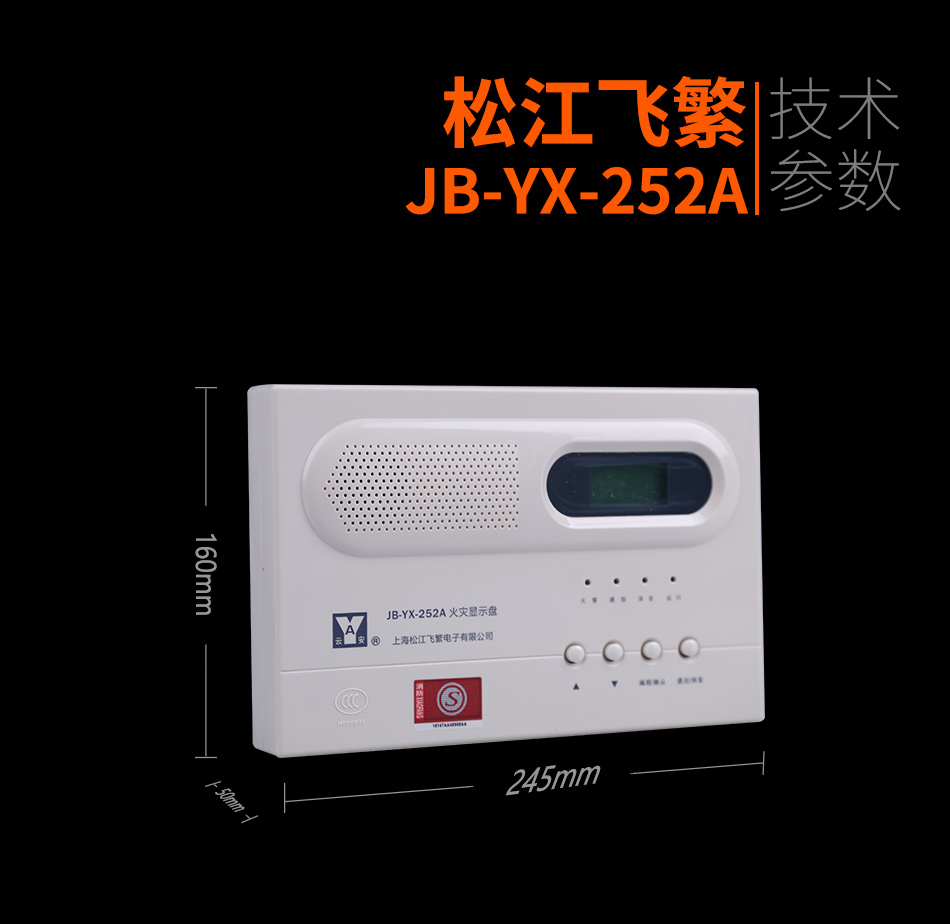

二、JB-YX-252A火灾显示盘外形图：
JB-YX-252A火灾显示盘外形图

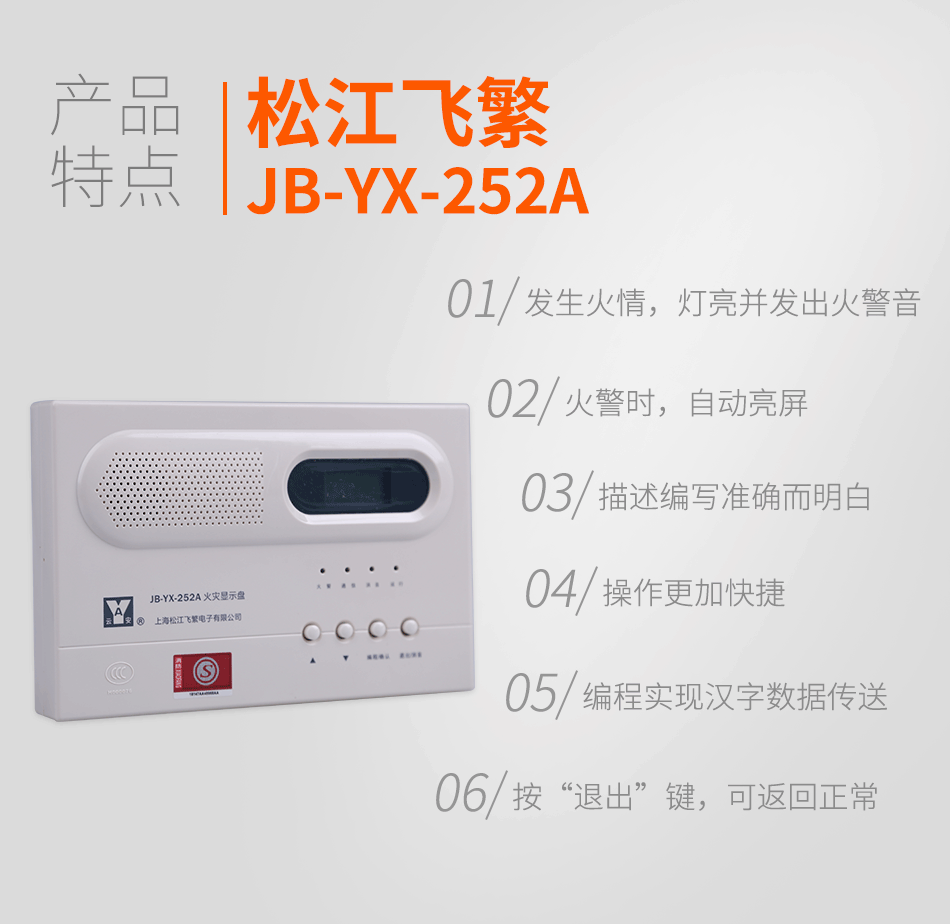

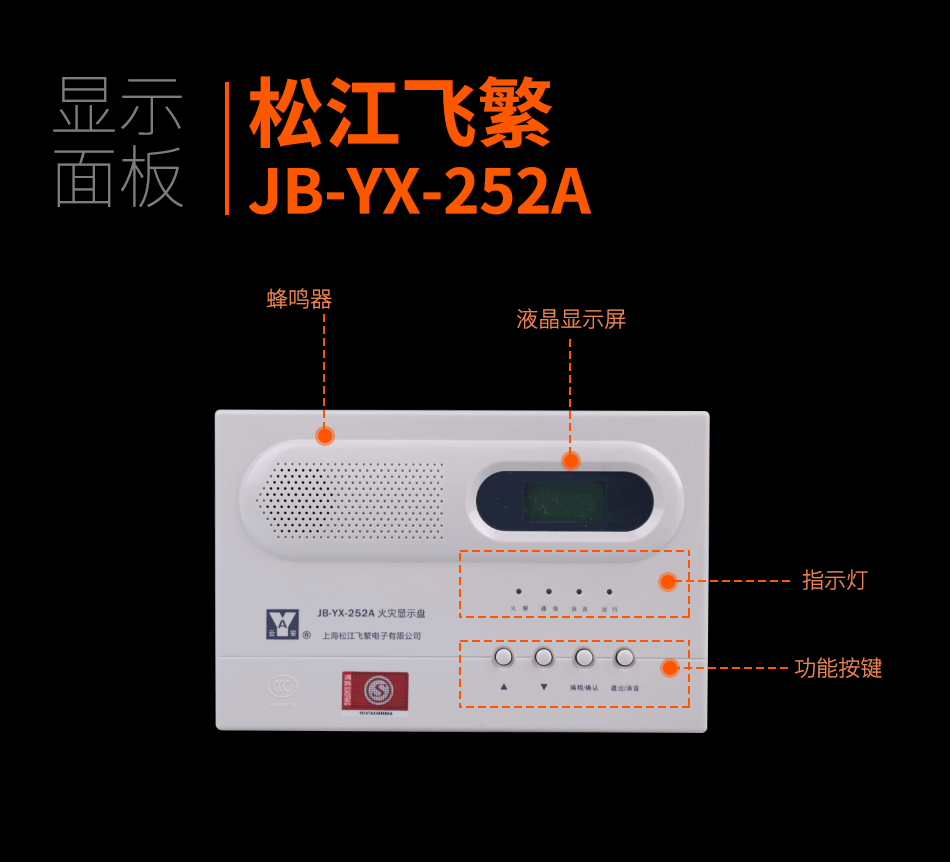

三、JB-YX-252A火灾显示盘基本功能：
1．能接收并显示由控制器发给本火灾显示盘火警点的汉字数据信息。探测点发生火警时，火灾显示盘的火警灯亮，同时发出火警音（可消音）；液晶的背景光自动打开。（火警时，自动亮屏。）
2．控制器的探测器属性编程中必须将层显号、点号及探测器描述编写得准确而明白，便于消防值班人员掌握。配置显示盘编程将控制器的汉字数据传送到火灾显示盘，作为其信息显示之依据。控制器有关“火灾显示盘”的编程方法参照3101、3102A、3208等控制器的使用说明书。
3．按“退出”键，可使火灾显示盘返回正常监视状态。
四、JB-YX-252A火灾显示盘安装说明：

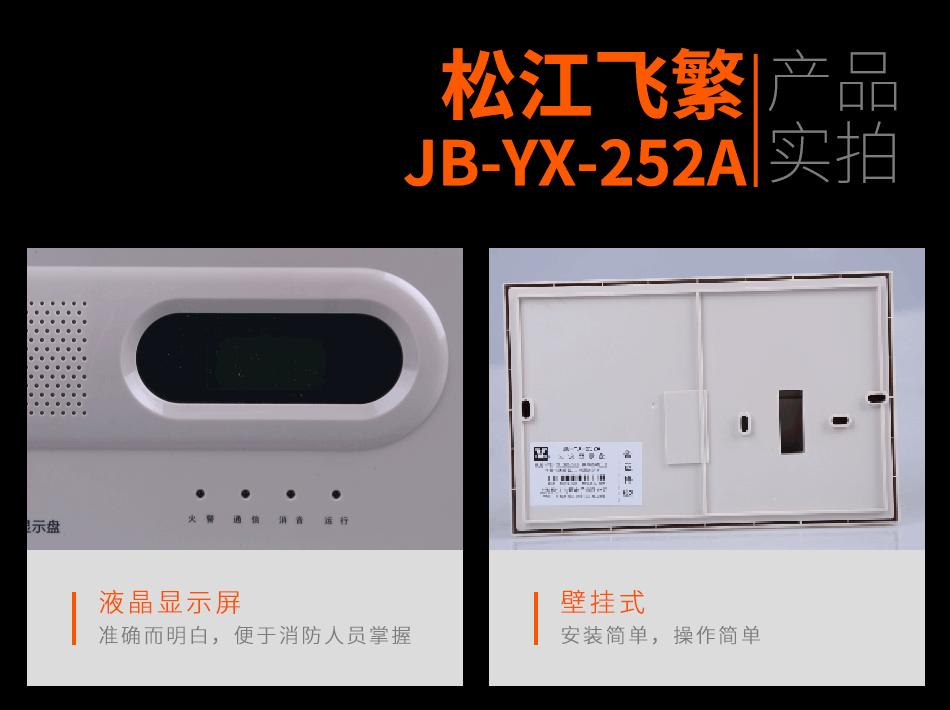

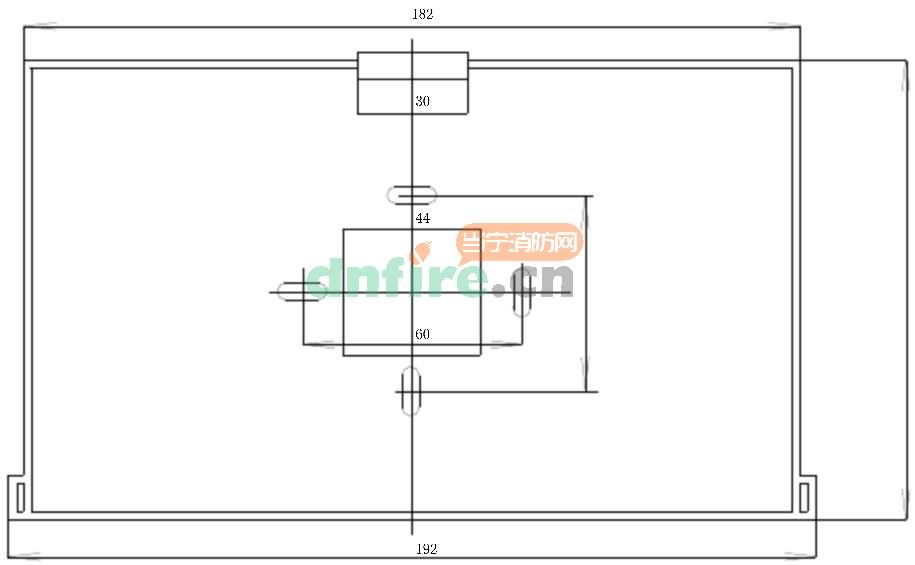

本火灾显示盘为壁挂明装。先将塑料底板（长宽为182mm×145mm）安装在墙内的86暗盒上，再将火灾显示盘套挂在该塑料底板上。要求火灾显示盘的底边距地1.5米。

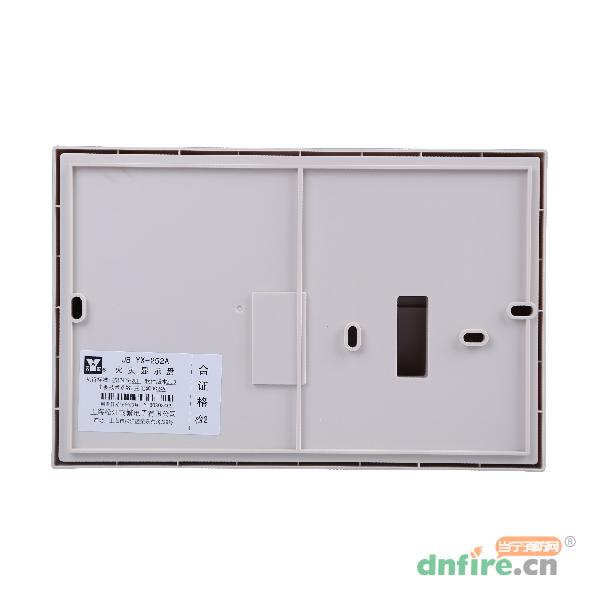

JB-YX-252A火灾显示盘安装底板图
五、JB-YX-252A火灾显示盘的层显号设置及接线端子图：
1．层显号由火灾显示盘自行进行软件设置。（层显号在编程D菜单中确定！）

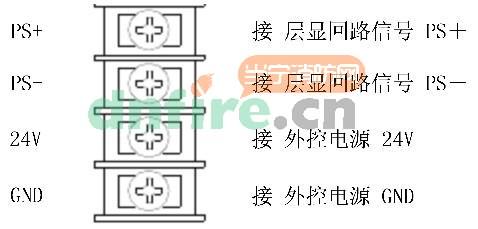

2．JB-YX-252A火灾显示盘接线端子图如下：（打开后盖的后视图。）
JB-YX-252A火灾显示盘接线端子
