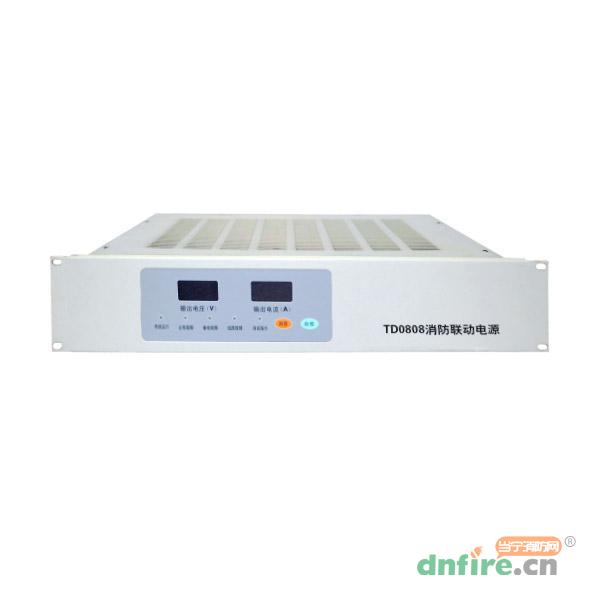

一、TD0808柜装主机电源概述

　　TD0808消防联动电源是为消防控制器联动设备供电的电源产品，柜装式面板结构，功率输出约为265W（DC26.5V/10A）。本电源主要功能为转换AC220V电压至DC26.5V，并具有备电供电和备电充电功能，备用电池在AC220V停止供应时提供DC24V/24Ah的输出，对联动设备的工作与启动起到延续作用。TD0808电源显示功能全面，有输出电压显示，输出电流显示，主电故障、备电故障、线路故障等故障指示，并有过载、过流、短路保护功能。

　　TD0808消防联动电源具有RS485联网功能，可与泰和安的联动型报警控制器相连接，并为报警控制器提供相应的联动、故障与状态信息。

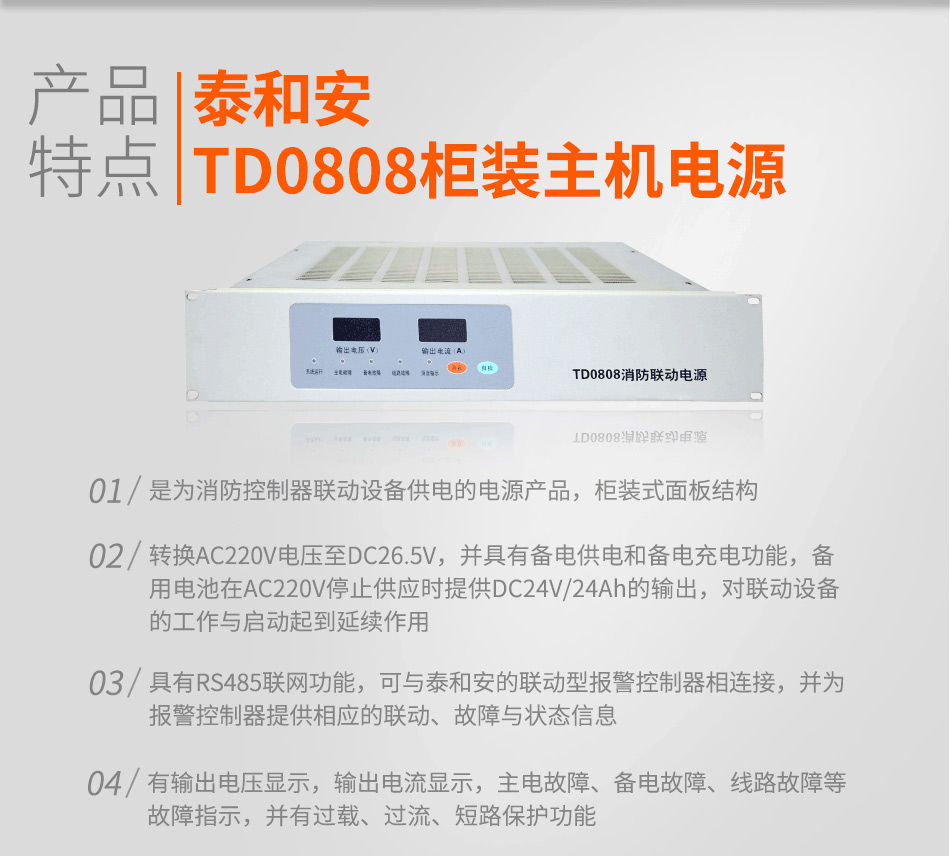

二、TD0808柜装主机电源特点

　　功率输出稳定：功率输出约为265W，能提供稳定的DC26.5V电压，额定输出电流为10A，可满足消防联动设备的供电需求。

　　主备电功能可靠：可将AC220V电压转换为DC26.5V，具备备电供电和备电充电功能。当AC220V主电停止供应时，备用的12V/24Ah×2铅酸电池可提供DC24V/24Ah的输出，保障联动设备的持续工作。主备电切换方式为无隙切换，确保电源供应不间断。

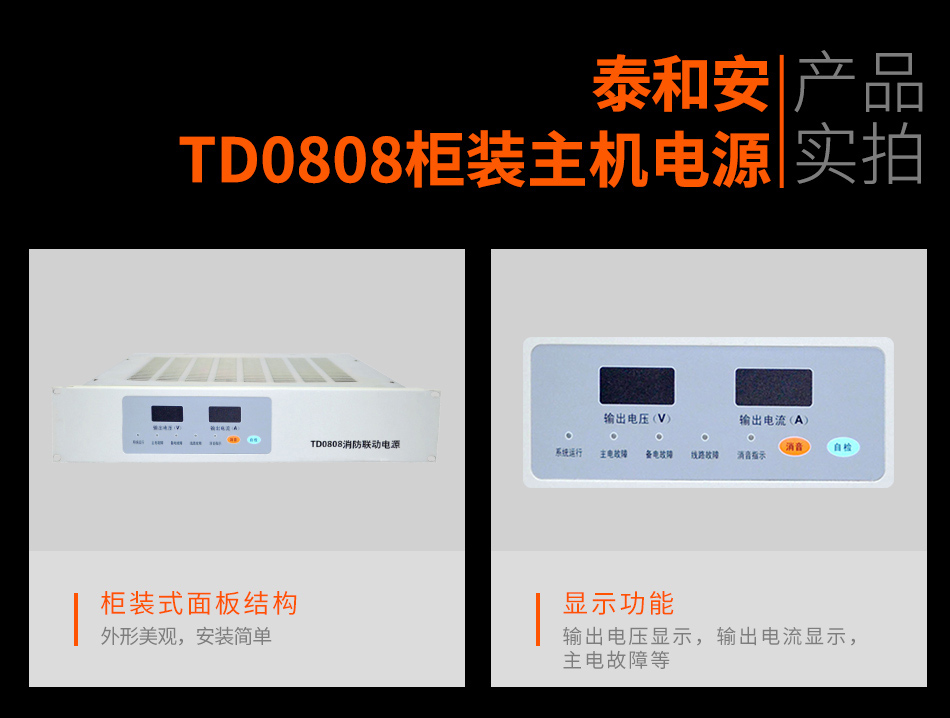

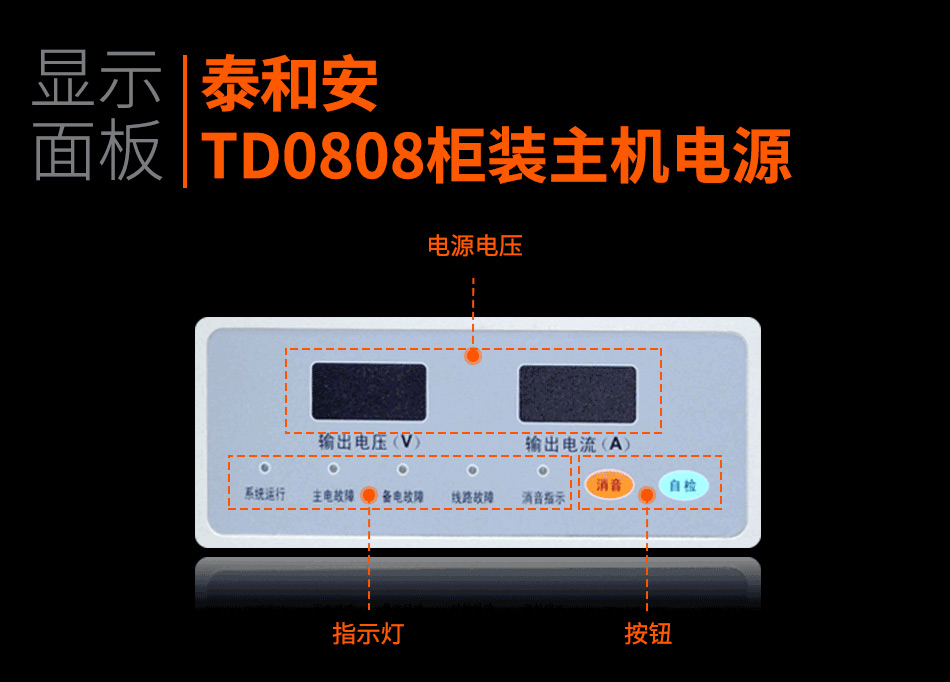

　　显示功能全面：配备数码管可动态显示输出电压、输出电流，还有LED指示灯指示电源运行状态，包括正常运行、主电故障、备电故障、线路故障等，能让工作人员直观了解电源工作情况。

　　故障报警与保护完善：具有蜂鸣器，在电源出现故障时发出声音提示。可对主电、备电及线路故障进行报警，当主电电压低于120V报主电故障，备电电压低于21V报备电故障，输出端短路、过流或保险丝熔断时报线路故障。同时具备过载、过流、短路保护功能，可有效保护电源和连接设备。

　　具备RS485联网功能：可与本公司的联动型报警控制器相连接，为报警控制器提供相应的联动、故障与状态信息，方便实现系统的集中监控和管理。

　　环境适应性强：工作环境温度为0℃～40℃，相对湿度≤95%且不凝露，大气压强为86KPa～106KPa，能适应多种不同的工作环境。

　　防护等级适宜：防护等级为IP30，可防止大于2.5mm的工具或物体侵入，为电源盒提供一定的防护，减少外部因素对其的影响。

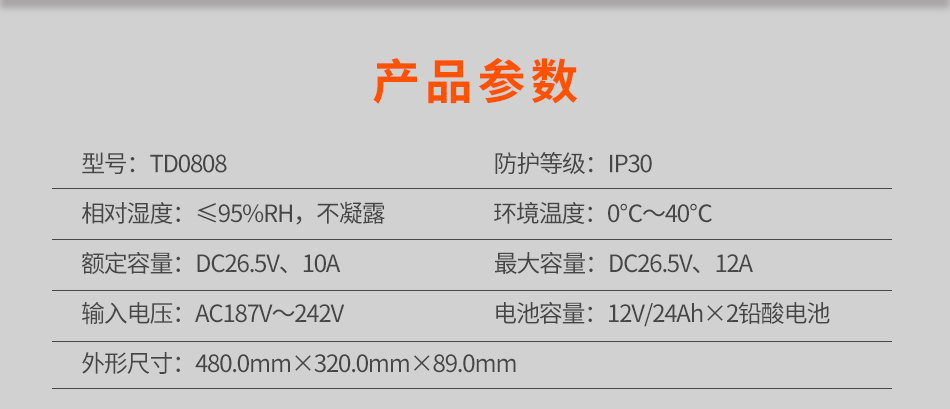

三、TD0808柜装主机电源参数

输入电压	AC187V～242V
输出容量	额定容量：DC26.5V、10A 最大容量：DC26.5V、12A
电池容量	12V/24Ah×2铅酸电池
防护等级	IP30
温度	0℃～40℃
相对湿度	≤95%RH，不凝露

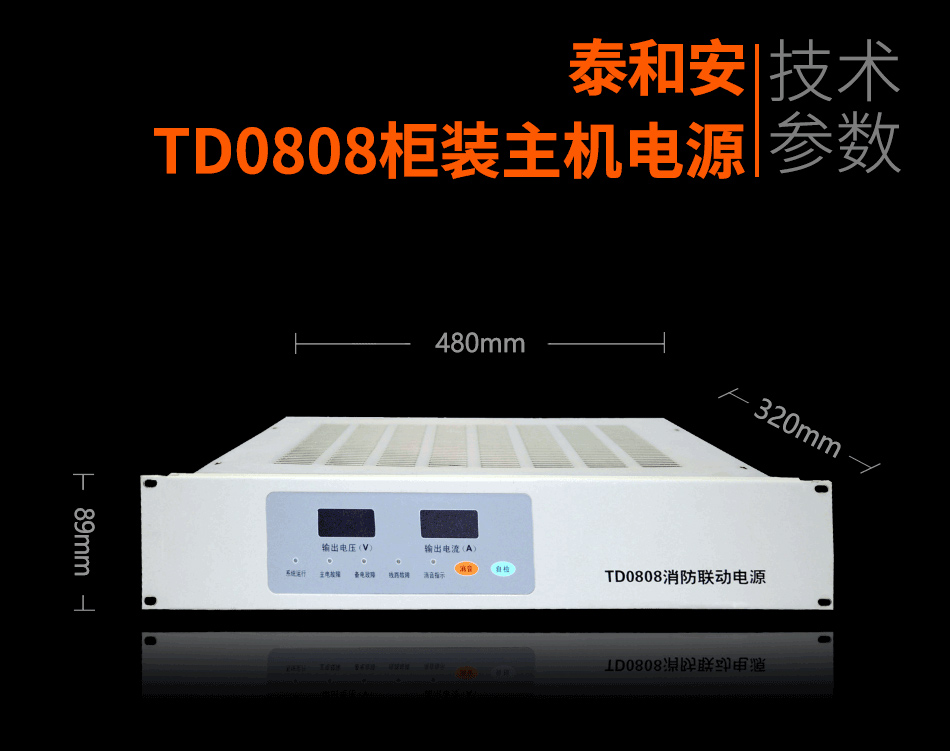

外形尺寸	480.0mm×320.0mm×89.0mm





四、TD0808柜装主机电源外形尺寸图及结构示意图

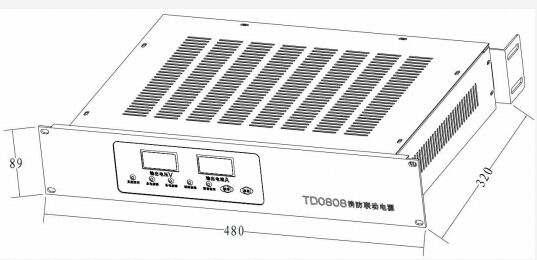

TD0808柜装主机电源外形示意图

五、TD0808柜装主机电源安装与布线

TD0808型柜装主机电源外接端子示意图

　　端子说明：备电BAT+/-：备用电池接线端子。

　　输出24V+/-：电源DC24V输出端子。

　　RS485–A/B：RS485信号线端子
