一、TX3402火灾显示盘概述：
TX3402火灾显示盘是用单片机设计开发的汉字式火灾显示盘，用来显示已报火警的探测器位置编号及其汉字信息并同时发出声光报警信号。它通过通讯总线与SAN030、LA040等火灾报警控制器相连，处理并显示控制器传送过来的数据。当用一台报警控制器同时监控数个楼层或防火分区时，可在每个楼层或防火分区设置火灾显示盘用以显示报警信息。
二、TX3402火灾显示盘特点：

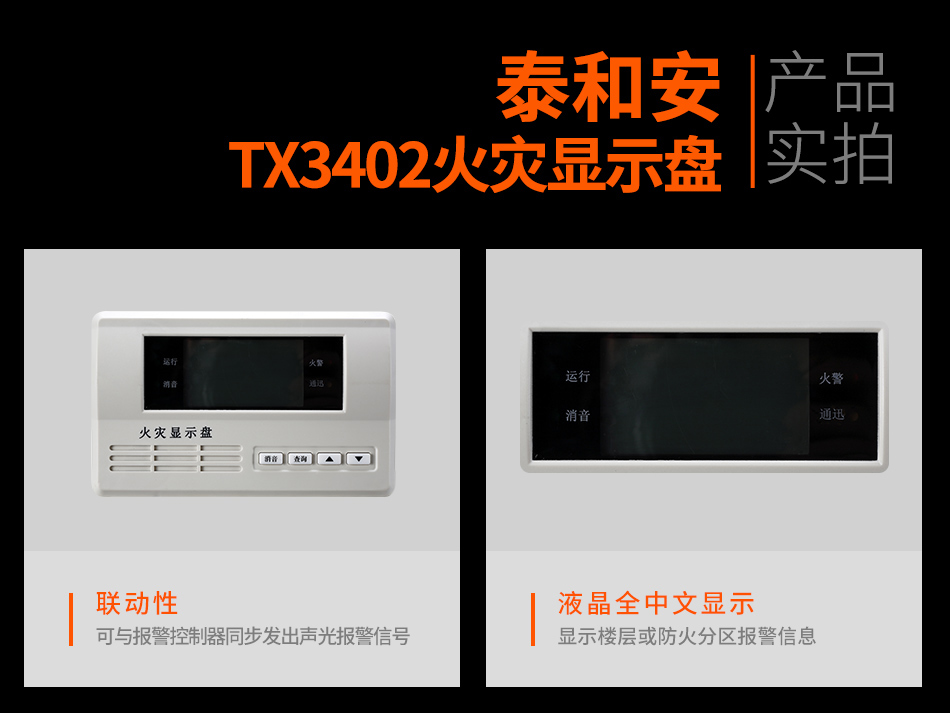

(1)液晶全中文显示
(2)可与报警控制器同步发出声光报警信号

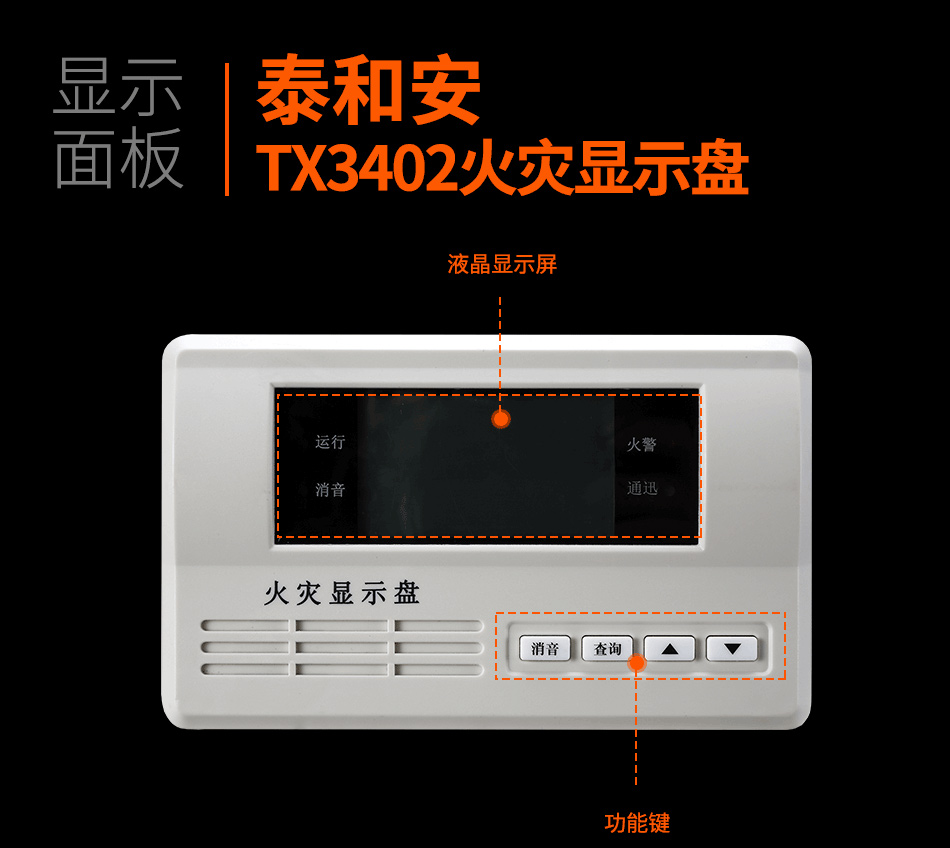

(3)具有消音、上、下、查询四个操作键
(4)具有RS-485总线和回路两种接线方式

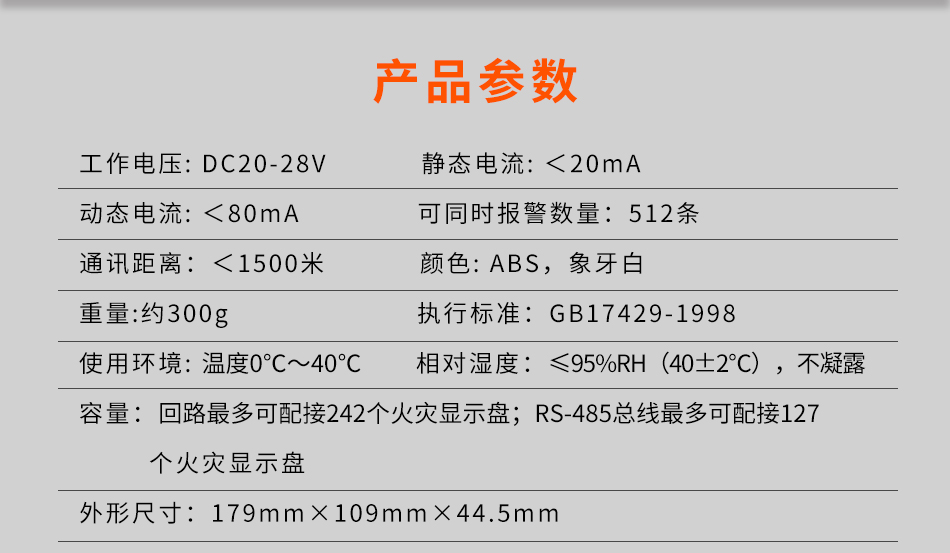

三、TX3402火灾显示盘技术参数：
(1)工作电压:DC20-28V
(2)静态电流:＜20mA
(3)动态电流:＜80mA
(4)可同时报警数量：512条
(5)通讯距离：＜1500米
(6)RS-485总线最多可配接127个火灾显示盘
(7)回路最多可配接242个火灾显示盘
(8)使用环境:温度0℃～40℃，相对湿度≤95%RH（40±2℃），不凝露
(9)颜色:ABS，象牙白
(10)重量:约300g

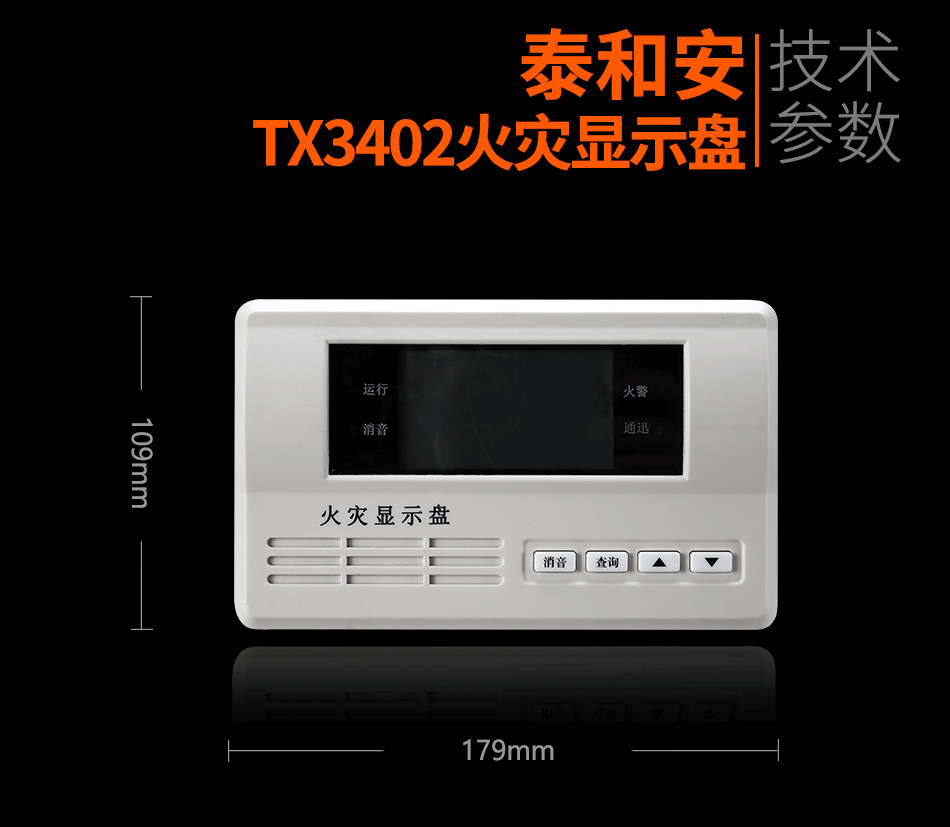

(11)外形尺寸：179mm×109mm×44.5mm (12)执行标准：GB17429-1998
四、TX3402火灾显示盘结构特征和工作原理：

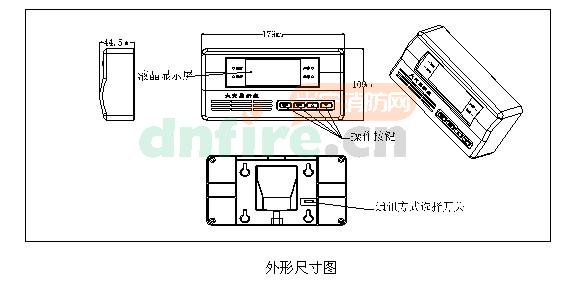

(1)TX3402火灾显示盘的外形尺寸如图：
.jpg)
(2)工作原理
本火灾显示盘采用51系列单片机，通过RS-485总线或回路总线与控制器通讯。单片机驱动液晶屏显示相应信息，并驱动相应的声光指示。
