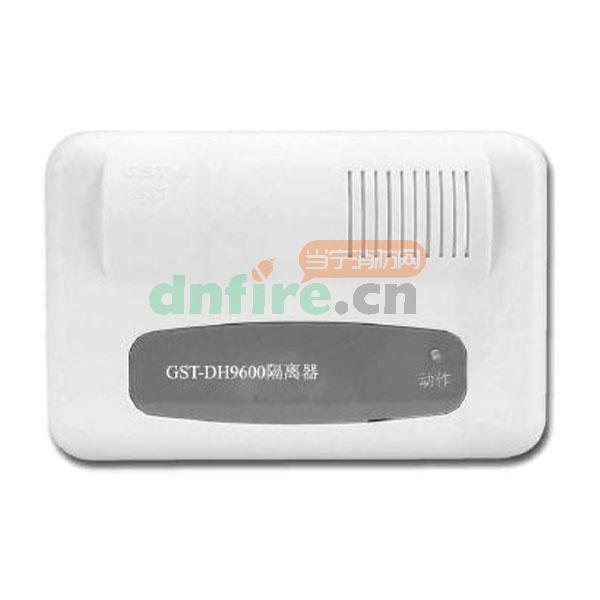

一、GST-DH9600总线隔离器概述

　　GST-DH9600隔离器（以下简称隔离器），主要用于隔离总线上发生短路的部分，保证总线上的其它设备正常工作。待故障修复后，隔离器可自行将被隔离出去的部分重新纳入系统。并且，使用隔离器便于确定总线发生短路的位置。

二、GST-DH9600总线隔离器特点

　　总线短路故障排除后，可自动将被隔离出去的部分重新纳入系统



　　输入、输出信号无极性

三、GST-DH9600总线隔离器参数

动作电流	50mA
动作指示灯	红色（正常监视状态不亮，动作时常亮）
负载能力	总线 24V，50mA，最多可接入 15 个编码设备
使用环境	温度：-10°C～+50°C；相对湿度≤95%，不凝露
外形尺寸	120mm×80mm×43mm（无安装支架），155mm×80mm×60mm（含安装支架）
壳体材料和颜色	ABS，象牙白
外壳防护等级	IP30
重量	约 175g（带底壳）
安装孔距	65mm（隔离器），140mm（安装支架）



四、GST-DH9600总线隔离器外形尺寸图

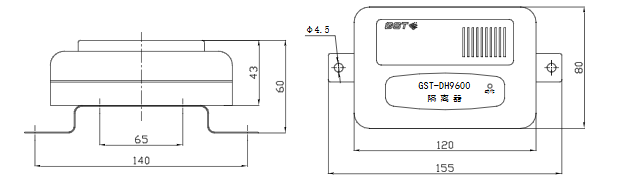

 　　GST-DH9600总线隔离器外形示图如下图所示：

五、GST-DH9600总线隔离器接线端子及布线

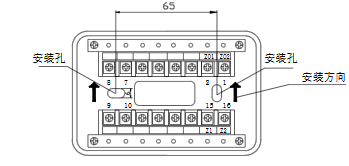

 　　GST-DH9600总线隔离器端子示意图如下图所示：

　　其中:

　　Z1、Z2：无极性信号二总线输入端子；

　　ZO1、ZO2：无极性信号二总线输出端子。

　　GST-DH9600总线隔离器布线要求：

　　直接与信号二总线连接，无需其它布线。可选用截面积≥1.0mm2的阻燃RVS双绞线。
