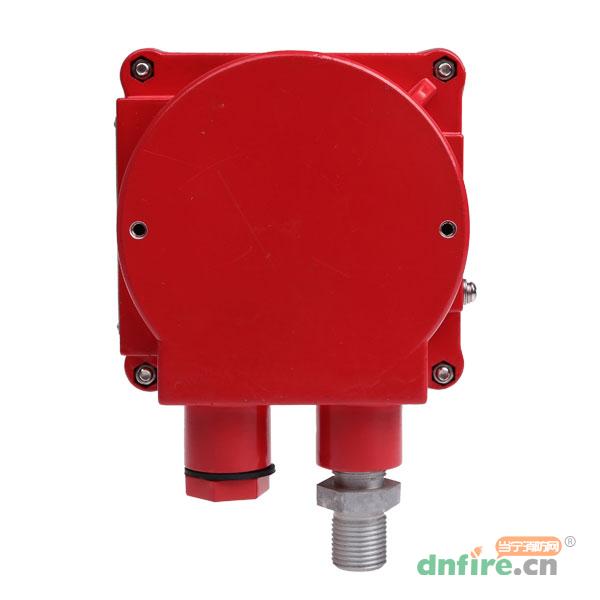

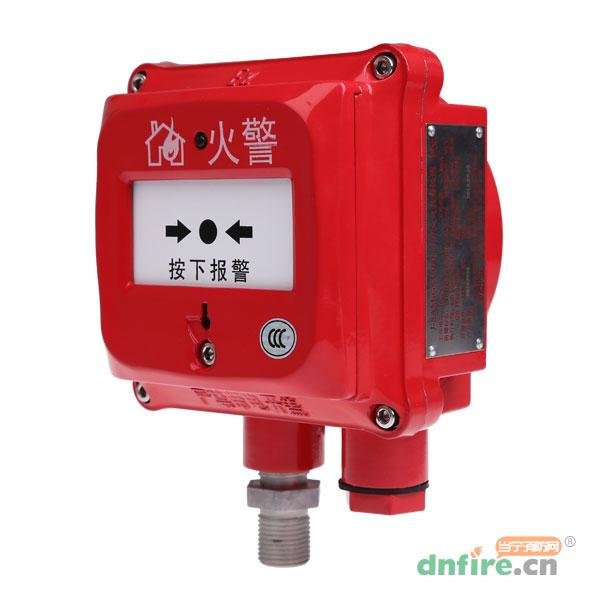

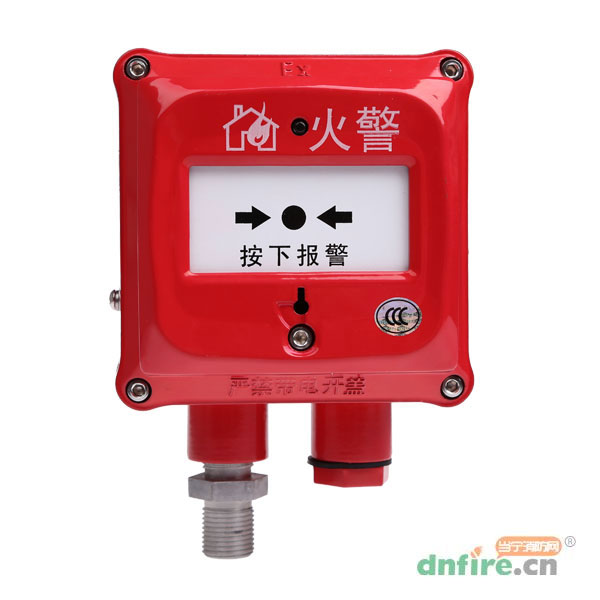

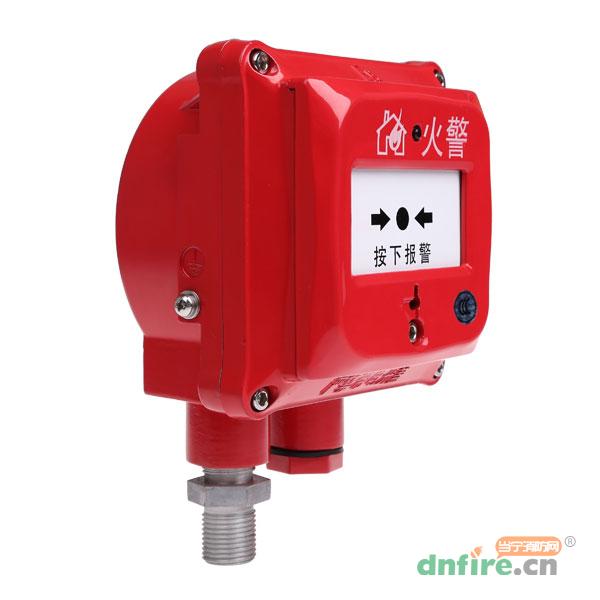

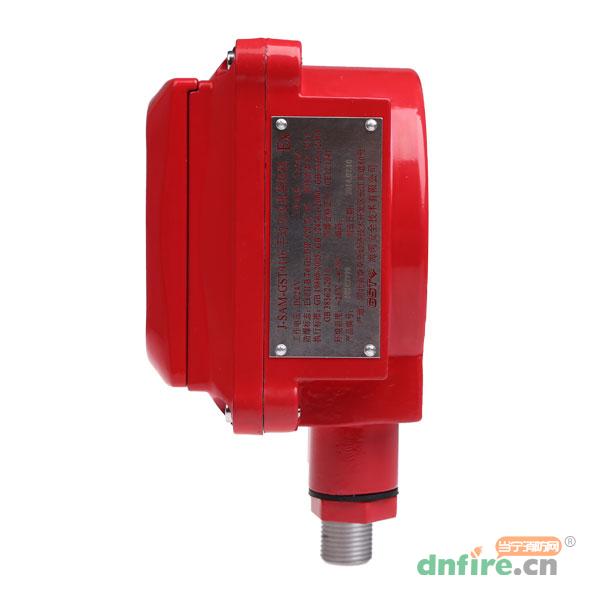

一、J-SAM-GST9116隔爆型手动火灾报警按钮概述
J-SAM-GST9116手动火灾报警按钮（以下简称报警按钮）安装在船舶及工业防爆场所，当人工确认火灾发生后按下报警按钮上的按片，可向火灾报警控制器（以下简称控制器）发出火灾报警信号。
J-SAM-GST9116报警按钮适用于船舶、爆炸性气体危险场所的1区、2区和爆炸性粉尘危险场所的20区、21区和22区，可用于户外，需根据现场环境选用。

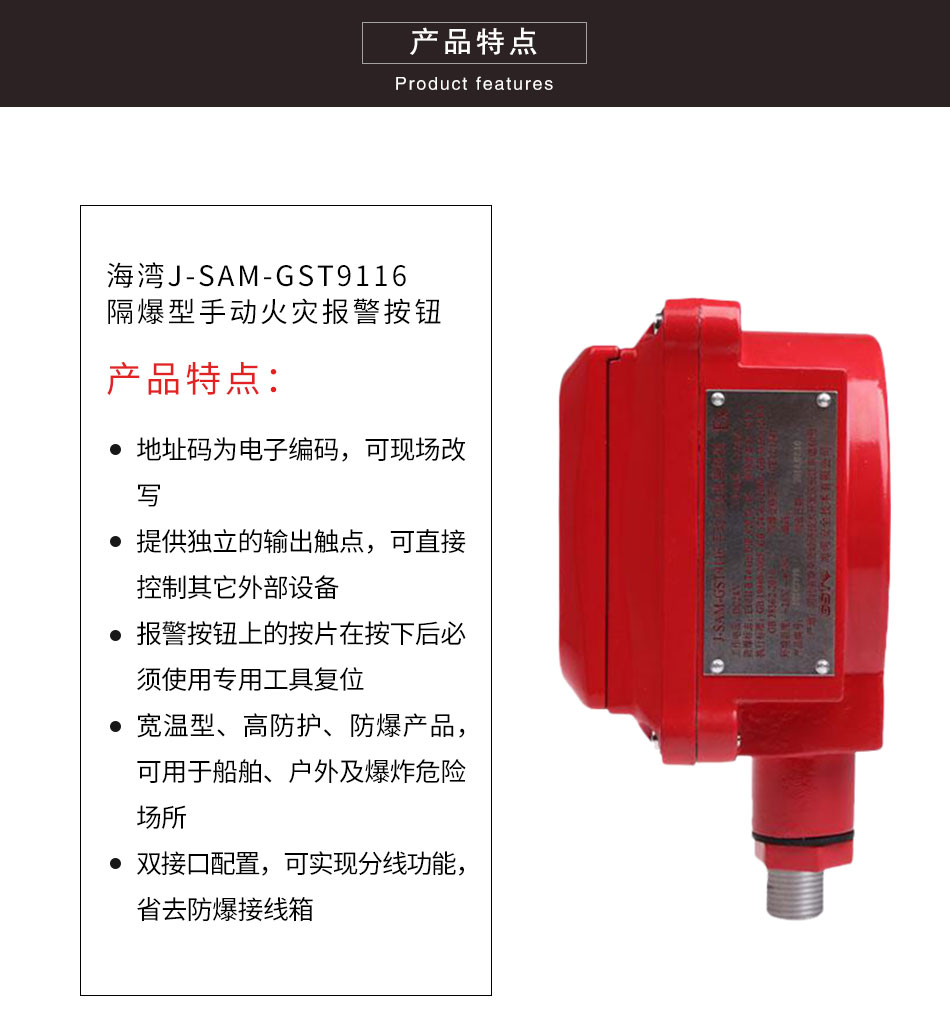

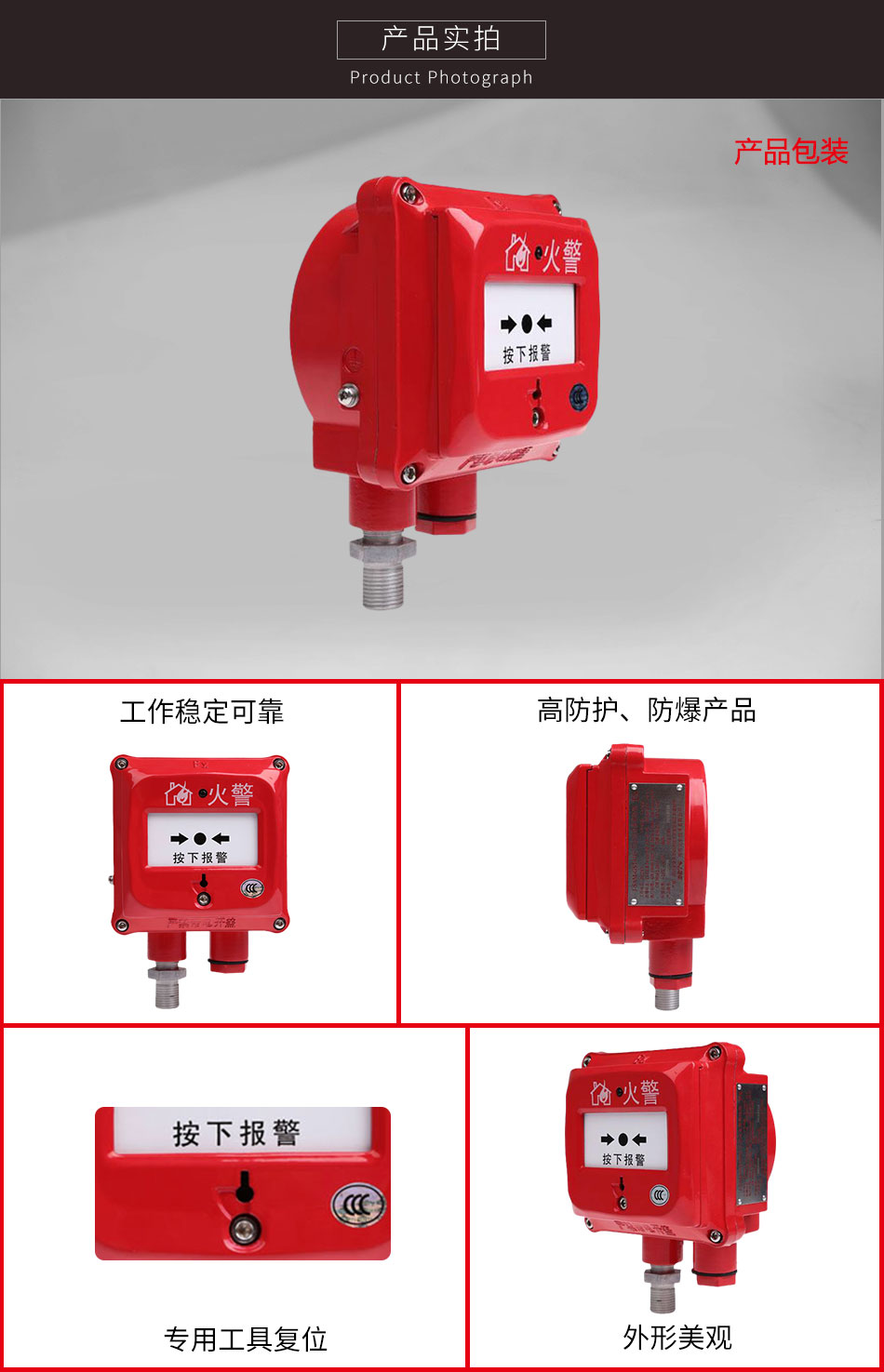

二、J-SAM-GST9116隔爆型手动火灾报警按钮特点
1.用单片机进行报警检测、输出控制，采用数字化总线与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力。
2.地址码为电子编码，可现场改写。

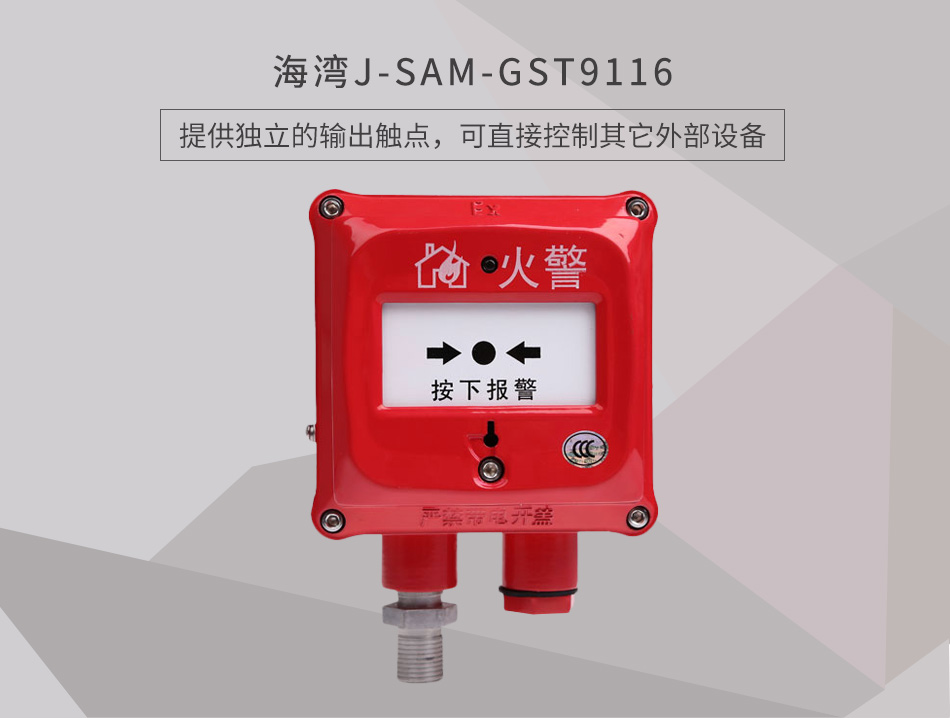

3.提供独立的输出触点，可直接控制其它外部设备。
4.报警按钮上的按片在按下后必须使用专用工具复位。
5.宽温型、高防护、防爆产品，可用于船舶、户外及爆炸危险场所。
6.双接口配置，可实现分线功能，省去防爆接线箱。

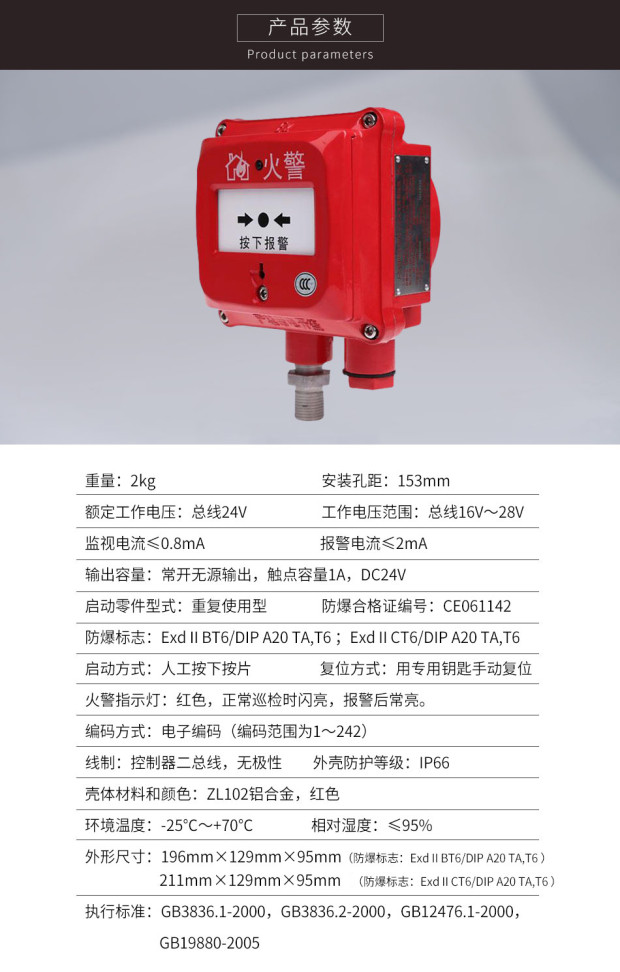

三、J-SAM-GST9116隔爆型手动火灾报警按钮技术参数
| 型号 |
J-SAM-GST9116 |
| 名称 |
手动火灾报警按钮 |
| 品牌 |
海湾 |
| 工作电压 |
额定工作电压：总线24V；工作电压范围：总线16V～28V |
| 工作电流 |
监视电流 ≤ 0.8mA；报警电流 ≤ 2mA |
| 输出容量 |
常开无源输出，触点容量1A，DC24V |
| 启动零件型式 |
重复使用型 |
| 启动方式 |
人工按下按片 |
| 复位方式 |
用专用钥匙手动复位 |
| 火警指示灯 |
红色，正常巡检时闪亮，报警后常亮。 |
| 编码方式 |
电子编码（编码范围为1～242） |
| 线制 |
控制器二总线，无极性 |
| 使用环境 |
温度：-25℃～+70℃；相对湿度 ≤ 95% |
| 外壳防护等级 |
IP66 |
| 壳体材料和颜色 |
ZL102铝合金，红色 |
| 防爆合格证编号 |
CE061142 |
四、J-SAM-GST9116隔爆手动火灾报警按钮工作原理
本报警按钮采用按压报警方式，通过机械结构进行自锁，可减少人为误触发现象。报警按钮内置单片机，完成报警检测及与控制器通讯功能。单片机内含EEPROM用于存储地址码、设备类型等信息，地址码可通过海湾公司生产的电子编码器进行现场更改。
五、J-SAM-GST9116防爆手报测试
警告：待全部设备都安装完毕后再接通电源。
1.报警按钮安装结束后或每次定期维护保养后必须进行测试。
2.报警按钮在进行测试之前，应通知有关管理部门，系统将进行维护，会因此而临时停止工作。同时应切断将进行维护的区域或系统的逻辑控制功能，以免造成不必要的报警联动。
3.按下报警按钮按片，报警按钮红色报警指示灯应常亮，控制器应显示该报警按钮报警地址。
4.测试结束后，用专用钥匙使报警按钮复位，并通知有关管理部门系统恢复正常；在测试过程中不合格的报警按钮检验其连接线是否正常，然后再进行测试，如仍不能通过测试，则应返回维修。
六、J-SAM-GST9116手动火灾报警按钮外形示意图

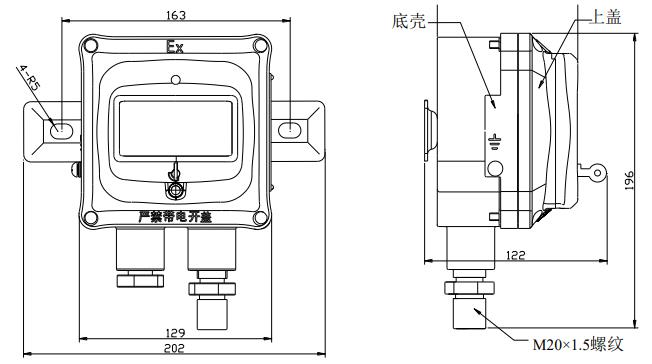

报警按钮的外形示意图如下图所示。
七、J-SAM-GST9116手动火灾报警按钮安装与布线
警告：安装设备之前，请切断回路的电源。安装前应首先检查外壳是否完好无损，标识是否齐全。
报警按钮的安装分壁挂安装和立柱安装两种方式。
1.壁挂安装

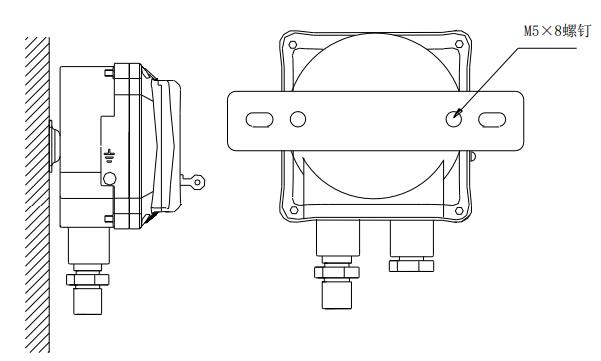

壁挂安装示意图如下：
安装步骤如下：
（1）底壳及挂板的安装报警按钮主体分为底壳和上盖两部分，安装前，应首先将上盖上的4个固定螺栓拧下，将上盖小心的从底壳上取下来。将挂板与底壳用M5×8的十字槽盘头螺钉连接牢固，然后使用M8×60的膨胀螺栓将报警按钮的底壳和挂板直接固定在墙壁上。
（2）布线电缆引入装置为橡胶密封圈型式。将截面积≥1mm2、外径为φ8mm-φ10mm的屏蔽双绞电缆穿过金属垫圈和橡胶密封圈，将橡胶密封圈、金属垫圈连同电缆一同旋进报警按钮壳体，用扳手将密封圈压紧对丝旋紧。
（3）接线报警按钮上盖线路板上配有接线端子，端子示意图如下：
端子说明：
Z1、Z2：编码模式：接信号总线，无极性；非编码模式：接DC24V，无极性。
Z3、Z4：用于Z1、Z2输入信号的分线输出。
K1、K2：无源常开输出端子，当报警按钮按下时，输出触点闭合，可直接控制外部设备。
可根据实际情况选择是否使用。接线时应将电缆线按顺序接入接线端子上。
（4）整体安装接好线后，将上盖盖到底壳上，然后将上盖与底壳用M5×10的沉头内六角螺钉固定即完成安装。
2.立柱安装

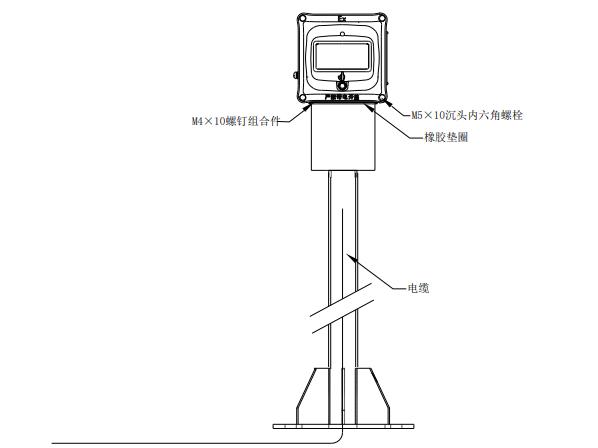

立柱式安装示意图如下：
立柱示意图如下：
安装步骤如下：
（1）将电缆沿电缆引出孔穿过立柱及橡胶垫圈；
（2）使用M10的地锚螺栓将立柱与地面连接；
（3）旋下上盖，按使用环境布线，方法同壁挂安装；
（4）接线，方法同壁挂安装；
（5）使用M4×10的螺钉组合件将手钮底壳与立柱连接；
（6）整体安装，方法同壁挂安装。
