气流如何顺利进入吸气式感烟探测器?

 吸气式感烟探测器由吸气泵、过滤器、激光探测腔、控制电路、显示电路等组成。吸气泵通过ABS管或PVC管所组成的采样管网,从被保护区内连续采集空气样品放入探测器。空气样品经过过滤器组件滤去灰尘颗粒后进入探测腔,探测腔有一个稳定的激光光源。烟雾粒子使激光发生散射,散射光使高灵敏的光接收器产生信号。经过系统分析,完成光电转换。烟雾浓度值及其报警等级由显示器显示出来。

气流如何顺利进入吸气式感烟探测器

通过安装在天花板上方或下方每隔几米平行安装的管道。在每根管子的上面,每隔几米就钻有一个小孔,这些小孔很均匀的在天花板上分布,这样就形成了一组矩阵型的空气采样孔。利用探测主机内部抽气泵所产生的吸力,气流就通过这些小孔被吸入管道中并传送到达探测主机内部的高灵敏度烟雾探测腔,从而检测气流中是否含有烟雾颗粒。

当保护环境内有空调或机械通风系统时必须注意空调或机械通风系统在保护区域内产生的气流一般而言,气流越大,对烟雾流动方向的影响越大。另外,当探测系统需要达到极早期的火灾探测效果时,即使是微弱的气流都会对系统反应时间有一定程度的影响。为了能保证气流能顺利进入吸气式感烟探测器吸气式感烟探测器的管道要布置在回风口的位置,这样气流可以顺着风的流向,由采样孔进入吸气式感烟探测器。

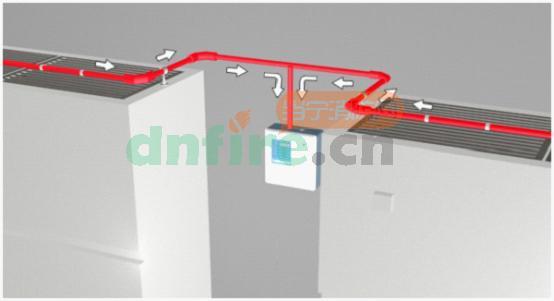

如下图1所示:





图1







    注意:

 1吸气式感烟探测器的管路弯头连接处,不可使用90度直角弯头,这样会直接阻碍气流的流动,应该使用45度或90度的弧型弯头。





90度                           45度

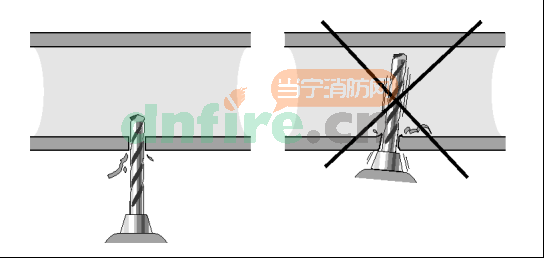

      2、采样孔的钻孔,应用最低的速度用最小的力量钻孔。使用钝的钻头高速钻孔会使碎屑进入管道造成内部毛边和破损。不规范的采样孔,特别是直径较小的孔,会严重影响系统的整体响应效果,并可能最终导致系统不能通过测试。







图2 钻采样孔要小心,保证空气顺畅流通
