报警主机接线图

  本文介绍的是报警主机接线图,报警主机也就是我们常说的火灾报警控制器,火灾报警控制器的接线一般包括信号,电源,通讯,广播,电话和直接控制线等。下面我们以海湾JB-QG-GST5000型火灾报警控制器(联动型)为例简单介绍它的报警主机接线图。

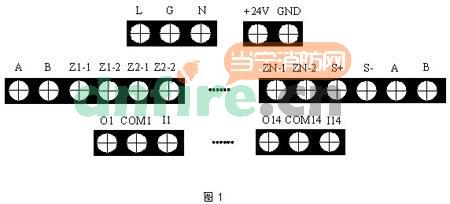

  JB-QG-GST5000型火灾报警控制器(联动型)外接线端子示意图如下:






  其中:

  L、G、N:交流220V接线端子及机柜保护接地线端子;

  +24V、GND:DC24V、6A供电电源输出端子;

  A、B:连接火灾显示盘的通讯总线端子;

  ZN-1、ZN-2(N=1~18):探测器总线(无极性);

  S+、S-:火灾报警输出端子(报警时可配置成24V电源输出或无源触点输出);

  A、B:连接其它各类控制器的通讯总线端子;

  O、COM:组成直接控制输出端,O为输出端正极,COM为输出端负极,启动后O与COM之间输出DC24V;为实现检线功能,O与COM之间接4.7kΩ终端电阻;

  I、COM:组成反馈输入端,接无源触点;为实现检线功能,I与COM之间接4.7kΩ终端电阻。

  以上为报警主机接线图的简单介绍,供有需求者参考。
