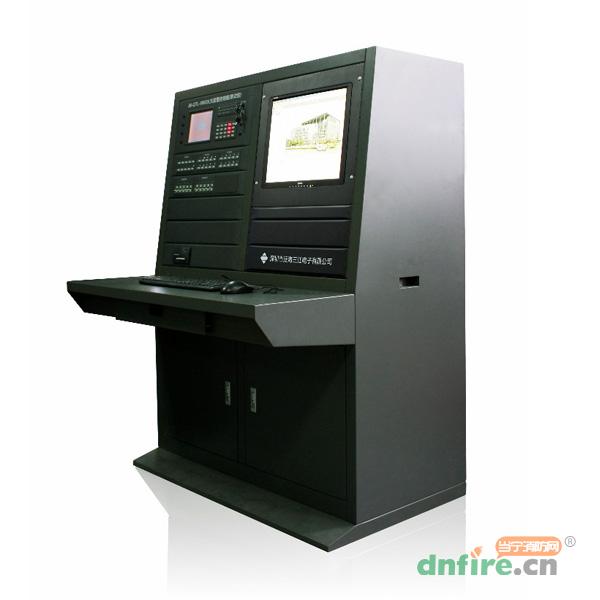

JB-QTL-9000型火灾报警控制器(联动型)与JB-QGL-9000型火灾报警控制器(联动型)内核构成及主要部件一样，仅外部组成形式不同，其技术参数、技术指标及基本操作可参阅JB-QGL-9000说明。
一、JB-QTL-9000型火灾报警控制器(联动型)产品介绍：
1.采用新一代高速微处理器，与传统技术相比，数据处理速度提高100倍，数据存储容量提高1000倍。
2.采用7.4'(640X480点阵)16灰度级中文液晶(LCD)。
3.操作界面采用仿Windows菜单及窗口界面。
4.使用标准P512计算机键盘、鼠标作为现场编程设备，操控灵活方便。
5.提供拼音中文输入法和区位码中文输入法，实现自由中文输入。
6.使用智能存储卡(选配)，可复制或恢复系统的设置文件和历史文件，方便设各维护。
7.配备多个高速CAN总线接口，数据传输高速可靠。
8.采用两总线智能报警联动模式，每个回路可连接324个智能报警点。
9.超大系统容量，最大单机容量:25920智能报警点(每回路板含两个回路，单机可安装40块回路板)
10.支持20台JB-QCL-9000控制器互联，组网后最大系统容量:518400智能报警点。
11.可与JB-QGL-9000联网。
12.可扩展多线联动控制单元，最大容量4000点。
13.具备运行及报警记录功能，历史火警、历史请求、历史反馈、历史故障、历史操作各1000条。
14.用户可自定义设备类型，方便系统集成。
15.引入虚拟接口板的概念，实现通用语义的联动运算。
16.具备模块的手动单点启动/停止功能。
17.具备探测器/模块的单点测试功能。
18.可连接专用微型打印机即时打印系统状态。
19.可接入区域显示盘、楼栋显示盘或楼层显示盘。
20.可连接CRT中文图文终端直观显示发生火警、故障的部位。
21.可实行用户的分级管理，给不同级别的用户提供不同级别的系统操作权限。
22.系统可在现场进行软件升级。
二、JB-QTL-9000型火灾报警控制器(联动型)主要技术指标：
1.执行标准:GB4717-2005《火灾报警控制器》GB16806-2006《消防联动控制系统》
2.系统供电:交流输入，AC220V士20%，50Hz直流备电，DC24V，由两节12V蓄电池串联构成全密封免维护蓄电池组〔电池容量因主机容量不同而不同)
3.回路总线:无极性两线制(L1、L2)，回路总线长度≤2000米，回路阻抗≤40Ω
4.使用环境:室内，温度一10℃-+55℃，相对湿度-95%(40℃士2℃无凝露)系统主要组成部件
1.主控板:
主控板负责处理和分析系统中其它部件传输过来的数据信息，并根据数据分析结果，指挥系统中的其它部件执行相应的命令，如控制蜂鸣器开始火警鸣响等。
2.显示板:
显示板提供报警信息的主要输出界面，同时提供日常的维护、查询界面。
3.输入设备
系统移植了标准计算机的外设接口，使用PS/2接口的键盘和鼠标作为输入设备，极大地方便了用户对系统进行设置。
4.电源
电源完成整个系统内部设备的供电。本系统采用24V输出的专用消防设备电源，可提供主电故障、备电故障、备电欠压、备电充电报警或反馈，并有良好的抗干扰特性。
5.接口板
接口板为探测器/模块总线的驱动板，每个接口板包含2个回路。每个回路可驱动324个智能探测器或智能模块。
6.探测器
系统中可接入本公司生产的多种智能型感烟、感温探测器，主要的型号有JTY-GD-930,JTW-ZD-920等。
7.模块
系统中可接入本公司生产的多种智能型模块，主要的型号有输入模块JK-952,输入模块JS-951,输出模块KZ-953、输入输出模块KZJ-956。同时还可接入智能型声光警报器SG-991,智能手动报警按钮J-SAP-M-960,智能消火栓按钮J-SAP-M-961等。
8.总线手动控制盘
每个总线手动控制盘(简称手控盘或总线手控盘)包含30个手控按钮，每个按钮都可对应总线上的某个输入输出模块或输出模块，按下按钮即可完成输入输出模块的手动启动/停止操作。
9.多线联动单元
每个多线联动单元包含5路多线控制输出，可控制5台需要直接控制的关键设备，如消防水泵等。
10.打印机
系统将通过打印机将所有的报警信息打印出来，以各查询。
11.显示盘
显示盘又被称作楼层显示盘，但本系统中扩展了显示盘的用途，显示盘可作为“区域显示盘”、“楼栋显示盘”或“楼层显示盘”使用。可接入本系统的显示盘有JB-FSD-982。
三、JB-QTL-9000型火灾报警控制器(联动型)外形及安装尺寸：
