火焰探测器图例及布置方式

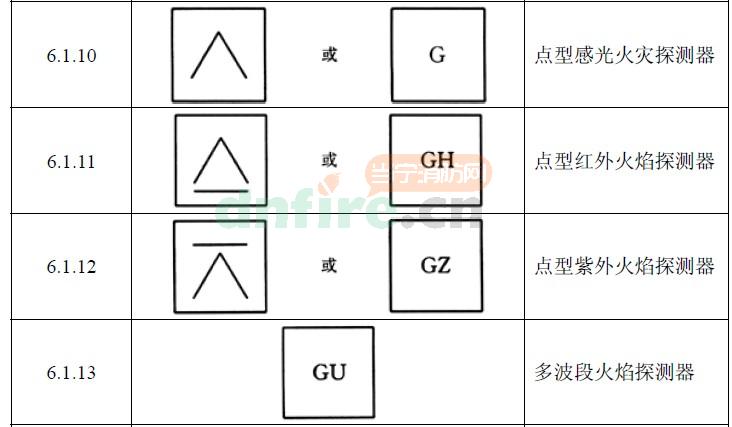

  本文介绍的是火焰探测器图例及布置方式,火焰探测器在消防报警系统中也是不可缺少的角色,很多场合都会使用到火焰探测器。依照GA/T229-1999规范,火焰探测器图例可以有以下表示。

火焰探测器图例及布置方式

火焰探测器图例

  火焰探测器的布置安装其实与传统烟感、温感相比还是很有难度与讲究的。

火焰探测器图例及布置方式

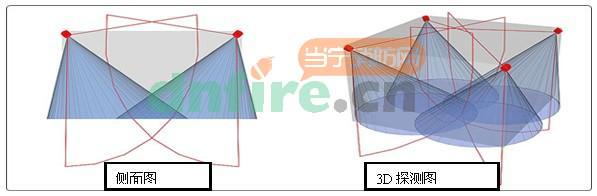

  上图是四台火焰探测器布置图,从3D图中,我们明显可以看出其保护面积有很大一部分是重合的,这是保证保护面积都被探测到。

  如安装高度、障碍物、现场有起重机等设备时,需要根据现场情况加装探测器,以保证区域内可以完全被探测保护。

  火焰探测器设计标准90度/100度的情况下,安装在与天棚有一定距离的墙角、设计安装高度确定的墙面、立柱上向地面45度角安装。
