JTG-UM-GST9616点型红外火焰探测器是一种复合红外火焰探测器，它可以通过探测火焰在红外光区两个波段的光信号来判断火灾。主要用于探测含碳材料产生的明火燃烧，应用于火灾初期以火焰为主的大空间场所，户内、外均可使用，也可以用于工业危险场所，如爆炸性气体环境的1区、2区和可燃性粉尘场所的21区、22区。对于太阳光、人工光源、热辐射等干扰不会发生误报警，工作稳定可靠。

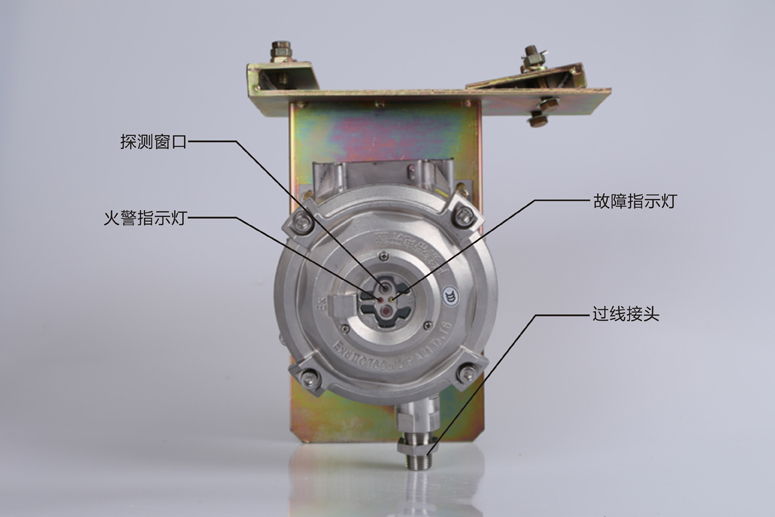

探测器结构示意图如图所示。

一、JTG-UM-GST9616的安装

JTG-UM-GST9616点型红外火焰探测器安装前应首先检查外壳是否完好无损，标识是否齐全，确认无误后，设置探测器的地址编码和灵敏度级别。

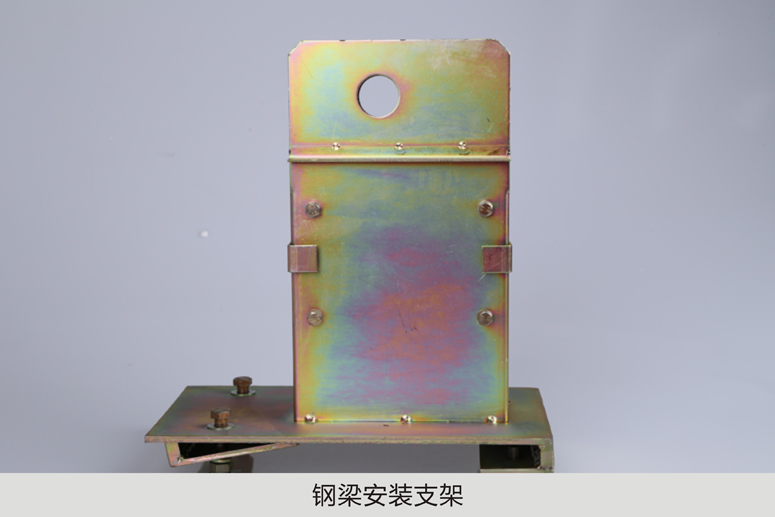

JTG-UM-GST9616点型红外火焰探测器配件如下。

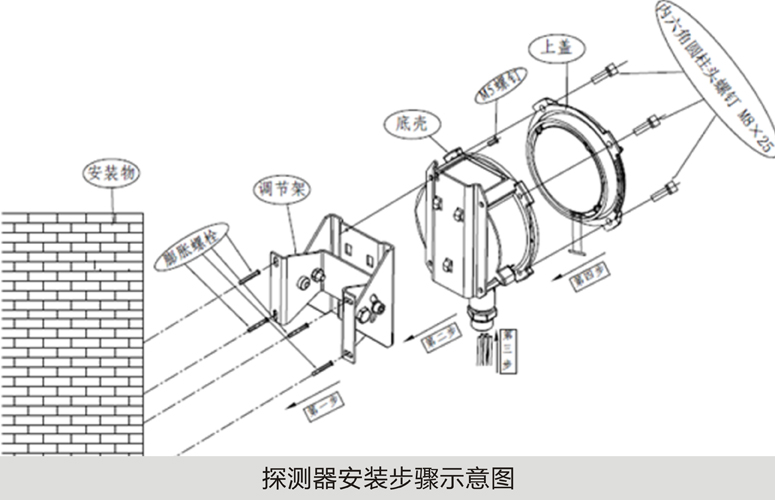

二、按照下图所示步骤进行安装。

第一步：安装调节架

将调节架用四只M6膨胀螺栓固定在墙壁上，应固定牢靠，定位后将螺栓拧紧。

第二步：安装底壳

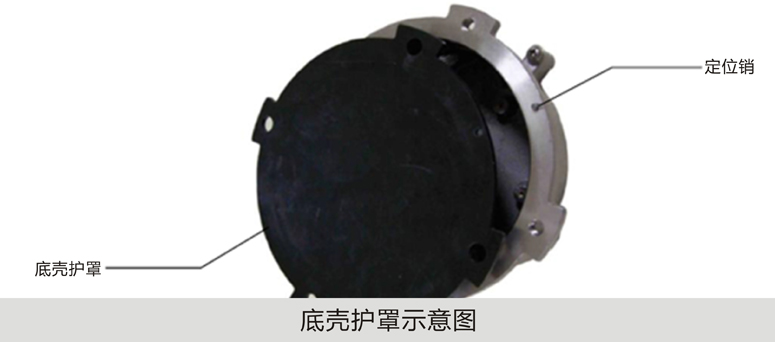

将探测器底壳部件上的护罩取下（护罩如图5所示），保留连接螺钉、垫圈，然后将底壳的底板挂在调节架上，并用一个M5的螺钉固定。

第三步：连接电缆

1)所有端子引线要求使用线芯截面≥1.0mm2，电缆外径为8mm～10mm的多芯电缆，建议使用铜芯多股导线的电缆。

2)应符合使用环境的要求，如防爆、耐热、耐腐蚀、防火等。

3)在爆炸危险场所，布线必须符合爆炸危险场所规定相应的要求。探测器连接电缆可选用铜芯屏蔽电缆或防爆软管，如选用防爆软管，防爆软管与探测器接头处螺纹应参考探测器压线螺母的锥管螺纹尺寸。

4)电缆须通过过线接头进入探测器内部。连接电缆时要注意过线接头应有O型橡胶密封圈、密封圈和垫片。过线接头组件安装示意图如图所示。

5)将电缆屏蔽层与探测器底壳内的保护地相连接。

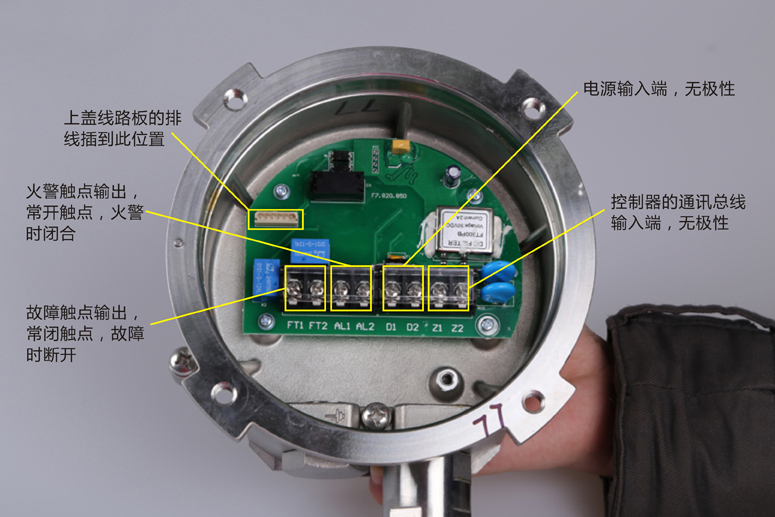

6)底壳线路板接线端子如图所示。

探测器与电缆连接时，电缆通过过线接头从一个进线孔引入，另一个进线孔用堵头堵死。

注意：堵头应有O型橡胶密封圈。

当Z1、Z2不与总线连接时，必须与D1、D2无极性连接。

7）接线完成后，将过线接头拧紧。

第四步：安装上盖

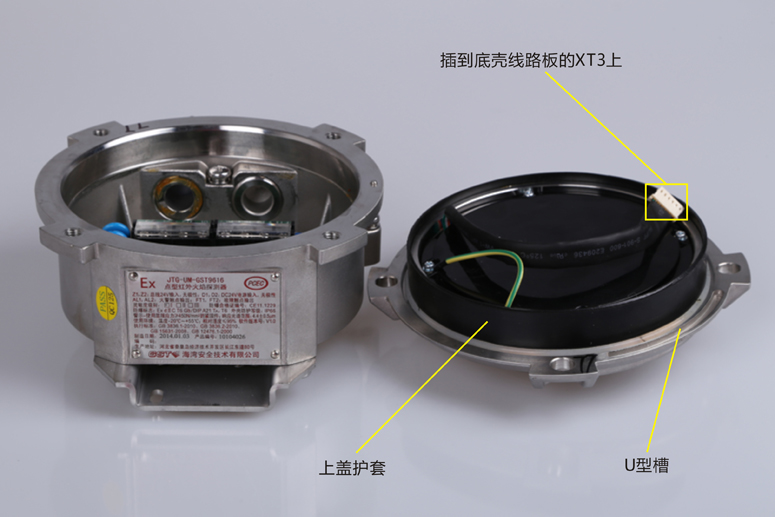

取下上盖的护套，将上盖线路板的排线插到底壳线路板的XT3上。接着将上盖安装到底壳上，上盖与底壳安装时注意底壳的定位销要与上盖的U形槽对应。使用内六角扳手拧紧连接上盖和底壳的四根内六角螺钉。

注意：底壳、上盖连接应牢固，上盖的探测窗口应无划伤、裂纹，外壳应可靠接地。

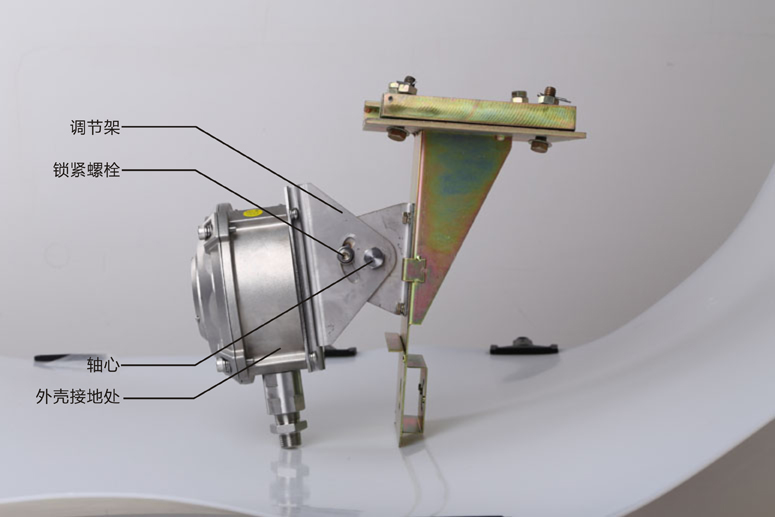

三、调整调节架

调整调节架，使探测器探测窗口正对被保护区域，定位后将调节架两侧的锁紧螺栓拧紧。

现场安装完成后的效果图如下。

注意：探测器的安装应满足相应安装规范的要求，并保证探测器外壳完好无损，遇到异常现象请及时通知安装方进行处理。严禁带电开盖进行现场维修。
