文章介绍了声光报警器电路图，我们都知道声光警报器是通过信号总线及电源总线接入火灾自动报警系统中的，但是我们很少有人去关注他的电路图，本文主要为大家介绍一下声光报警器的电路图。（如下图所示）

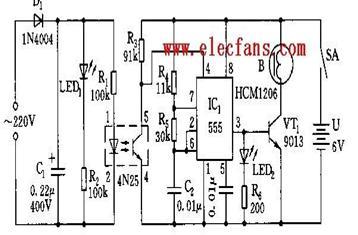

声光报警器电路图

　　交流整流电路由D1、C1组成，经D1半波整流C1滤波后，可得到约280V的直流电压。它的一个支路LED1、R2中的发光二级管指示有无交流电；另一支路经R1接光电耦合器4N25的初级端（1-2）。在有电时，4N25的发光二极管发光，并照射到4N25中的光敏三极管的光照面上。由于光照，光敏管饱和导通，其集电极（5脚）对地电压Uα在0.3V左右。
　　
　　555时基电路和R4、R5、C2等组成多谐振荡器。平时有电，555的脚被4N25的输出端箱位在低电位（0.3V左右），使555处于强制复位状态，555振荡器不会起振。停电后，光耦合器4N25不工作，光敏管呈截止状态，故555的4脚呈高电位，555起振。其振荡频率为fc=1.44(R4+2R5）C2
　　
　　图示参数的振荡频率为2028HZ。它的3脚输出的振荡方波经VT1驱动小型电磁讯响器B发出2kHz的响亮音响，同事驱动发光二极管LED2闪亮发光，告诫用户现在停电了。
　　
　　电磁讯响器B采用HCM-12系列讯响器，例如HCM-1206，它的谐振频率为2048Hz，与振荡器的频率相一致，发声清脆、有没、响亮。
