三波段红外火焰探测器的安装方式

  文章重点讲述的是三波段红外火焰探测器的安装方式,在了解三波段红外火焰探测器的安装方式前首先要了解三波段红外火焰探测器的保护区域。

  一、三波段红外火焰探测器保护区域:


三波段红外火焰探测器的安装方式

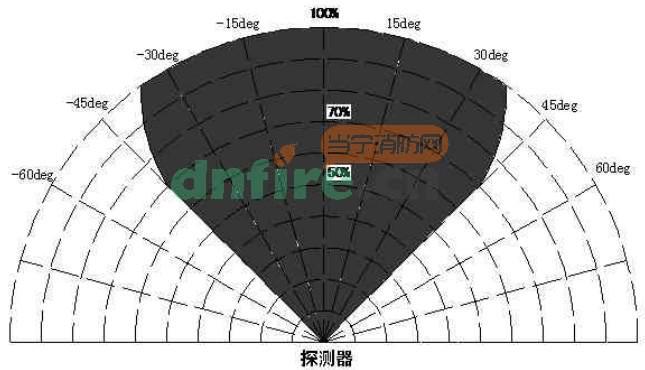

图1:三波段红外火焰探测器保护区域

  保护区域:如图1所示的3D锥形视野。

  三波段红外火焰探测器可探测的火警满足平方反比定律:探测器距离增加一倍,那么只有1/4的辐射可能到达探测器。

  二、三波段红外火焰探测器安装原则:

  1、探测器安装布线时,应使所监视的区域处于视场角的有效范围内;

  2、探测器安装面应当牢固、抗震;

  3、探测器附近避开高温物体安装;

  4、探测器的安装应尽可能避免障碍物的阻挡,对于外形横、纵尺寸不超过0.5米的障碍物,探测器距障碍物的距离不小于25米;对于外形尺寸超过05米且无法避免时,应适当增加探测器的数量。

  三、三波段红外火焰探测器安装方式:

  三波段红外火焰探测器可安装在墙上、屋顶或固定架上,探测器的监视透过窗朝向要偏下,以减少灰尘的堆积。

  探测器距离监视日标可根据火灾特性而定,一般不小于1.5m。探测器安装高度一般不小于25米。

  探测器支架底座采用四个M5螺栓固定。固定底座尺寸如图2所示。

三波段红外火焰探测器的安装方式

图2:固定底座尺寸

三波段红外火焰探测器的安装方式

三波段红外火焰探测器的安装方法

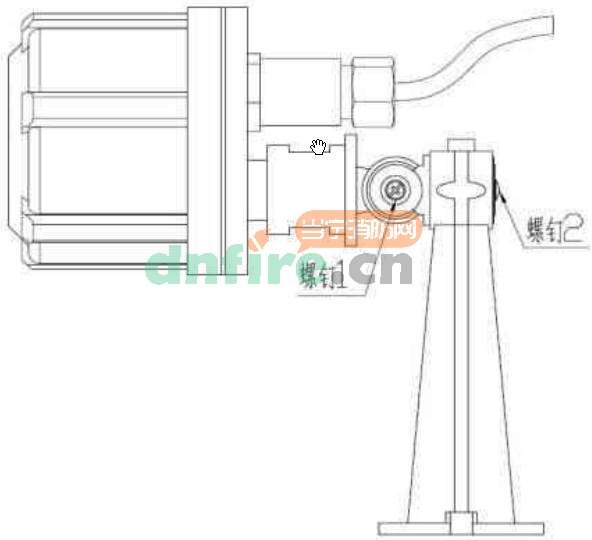

  四、三波段红外火焰探测器的安装方法如下:

  1、将探测器的支架固定在要安装位置上;

  2、将探测器对准探测方向,然后拧紧螺钉1和2;

  3、探测器器带15米长主电缆,无需开盖可直接完成连线
