本文介绍的是海湾JB-QB-GST200报警控制器系统调试步骤，此调试步骤可用于JB-QB-GST200壁挂式火灾报警控制器(联动型)、JB-QB-GST200立柜式火灾报警控制器(联动型)、JB-QB-GST200琴台式火灾报警控制器(联动型)：

　　一、接线、编码

　　首先按照接线图把设备接好，然后用电子编码器把火灾探测器、手动报警按钮、输入输出模块等设备进行编码，从1开始依次往后编，最大编码地址为242。

　　二、系统设置

　　系统设置主要是设备定义、联动编程、设备注册三步。

　　1、设备定义

　　设备定义是把之前编码的设备在主机上面进行设置，告诉主机相关编码的是什么设备，设备在什么位置。

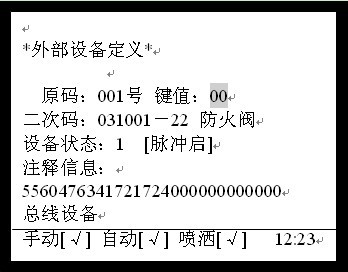

　　（1）按“系统设置”键——提示输入密码时直接按“确认”键，进入系统设置菜单——选择“设备定义”——“外部设备定义”——“连续定义”——进入如下界面。

　　“原码”：对应之前用编码器编的二次码。

　　“键值”：对应主机上面的30路手动控制盘，一般定义被控设备的时候才用到，如声光警报器、输入输出模块等设备，其它类型的设备都写“00”。

　　“二次码”：

　　前三位对应设备所在的区域，一层就写011，二层写021；以此类推。如果是地下一层可以用99，地下二层用98。

　　后三位一般对应相应设备的编码，即“原码”。

　　举例：位于一层的20号设备，对应的二次码是011020

　　“设备类型”：即该地址码所对应设备的类型，可以参照以下类型对照表。模块后端连接的是具体的设备，模块的设备类型在这里也应该定义成具体的设备，比如模块连接了防火阀，在这里应该定义成其实际的类型“防火阀”。

　　“设备状态”：一般不用修改。

　　“注释信息”：即设备所安装的位置，到主机说明书附录中查找到相关汉字对应的区位码输入即可。

　　（2）输入完成后直接按“确认”当原码跳到下一个码的时候，前面一个就已经被保存了，如果定义的内容一样，可以直接按“确认”来保存。

　　2、联动编程

　　设备定义完成后进入联动编程菜单，

　　（1）按“系统设置”键——提示输入密码时直接按“确认”键，进入系统设置菜单——选择“新建联动公式”——“常规联动公式”——进入联动编程界面。

　　（2）输入如下公式：

　　011***03×011***03+011***02×011***03+011***03×011***03+011***11=011***1300021***1300011***1200011***2301******1902

　　该条联动公式含义是，一层任意一个感烟（温）和一个感烟（温）同时报警或一层的任意一个手动报警按钮报警时，一层声光警报器启动，延时0秒；二层的声光警报器，延时0秒；同时启动一层的排烟阀打开，延时1秒；排烟机启动，延时2秒。

　　这条联动公式是比较常用的公式，编写联动公式的时候不仅需要考虑本区层需要联动的设备，还需要考虑相关区域需要动作的设备。

　　三、设备注册

　　设备注册是主机对设备识别的一个过程，现场设备线路与主机连接好后，通过以下步骤注册：

　　按“系统设置”键——提示输入密码时直接输入“24220001”——输入完成后按“确认”——进入系统设置菜单后关机——主机关闭后重新开启——开启后主机会显示“1、重新注册；2、直接登录”——选择“1重新注册”——设备会自动注册。

　　注册完成后界面会自动跳到系统主界面。

　　四、设备检查

　　注册完成后想要看看设备是否都识别到，可以按“设备检查”按键——“注册信息检查”——“外部设备检查”，进入菜单检查之前定义的设备是否都能检查到。

　　如果不能检查到则检查线路、设备接线是否正确、设备编码是否正确。

　　如果都可以检查到，那设置就都完成了。

　　五、联动测试

　　主机有手动和自动两个工作状态。手动是指复合式探测器报警的时候主机会响，但风机不会按照联动公式启动；自动是复合式探测器报警的时候不但主机回响，而且主机还会自动启动现场的相应的风机。

　　手动和自动状态的设置方法是：

　　按“用户设置”键——“启动控制”——分别可以设置手动和自动工作状态。

　　手动设置中有“手动允许”和“手动禁止”两项，正常时候手动选允许。

　　自动设置中有“自动禁止”、“部分自动”和“全部自动”三项，正常的时候控制器应该选择“全部自动的状态。”

　　进入“全部自动”状态，即可进行现场联动测试。
