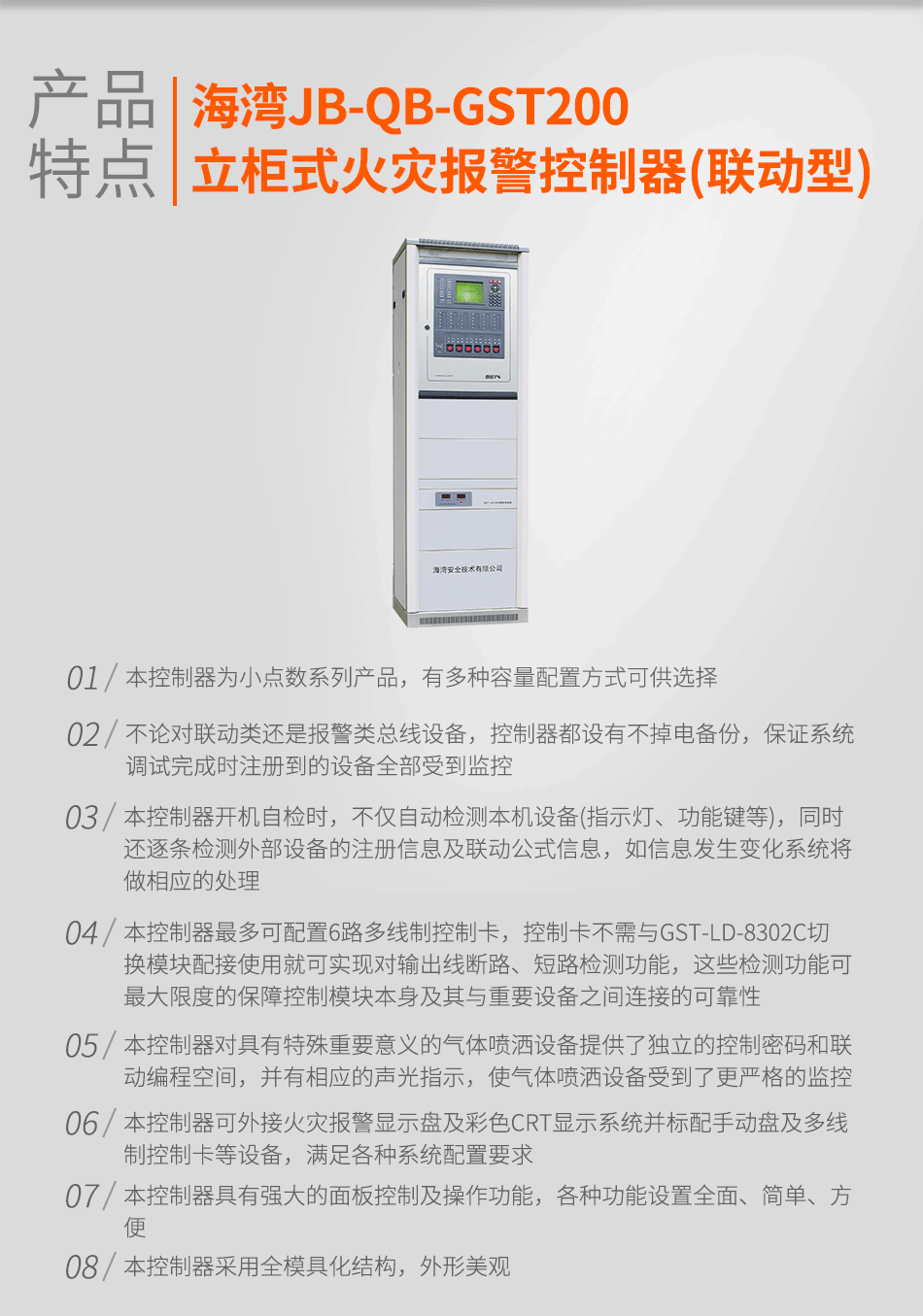

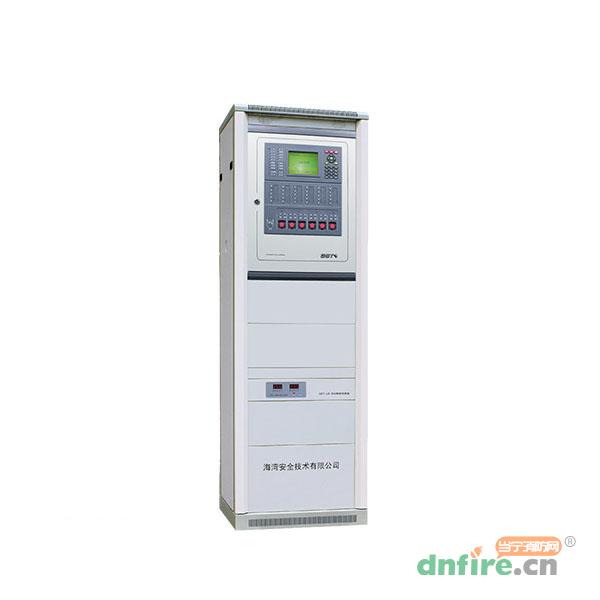

一、JB-QB-GST200立柜式火灾报警控制器(联动型)特点
JB-QB-GST200型火灾报警控制器(联动型)其主要特点如下：
1.本控制器为小点数系列产品，有多种容量配置方式可供选择；
2.不论对联动类还是报警类总线设备，控制器都设有不掉电备份，保证系统调试完成时注册到的设备全部受到监控；
3.本控制器开机自检时，不仅自动检测本机设备(指示灯、功能键等)，同时还逐条检测外部设备的注册信息及联动公式信息，如信息发生变化系统将做相应的处理；
4.本控制器最多可配置6路多线制控制卡，控制卡不需与GST-LD-8302C切换模块配接使用就可实现对输出线断路、短路检测功能，这些检测功能可最大限度的保障控制模块本身及其与重要设备之间连接的可靠性；
5.本控制器对具有特殊重要意义的气体喷洒设备提供了独立的控制密码和联动编程空间，并有相应的声光指示，使气体喷洒设备受到了更严格的监控；
6.本控制器可外接火灾报警显示盘及彩色CRT显示系统并标配手动盘及多线制控制卡等设备，满足各种系统配置要求；

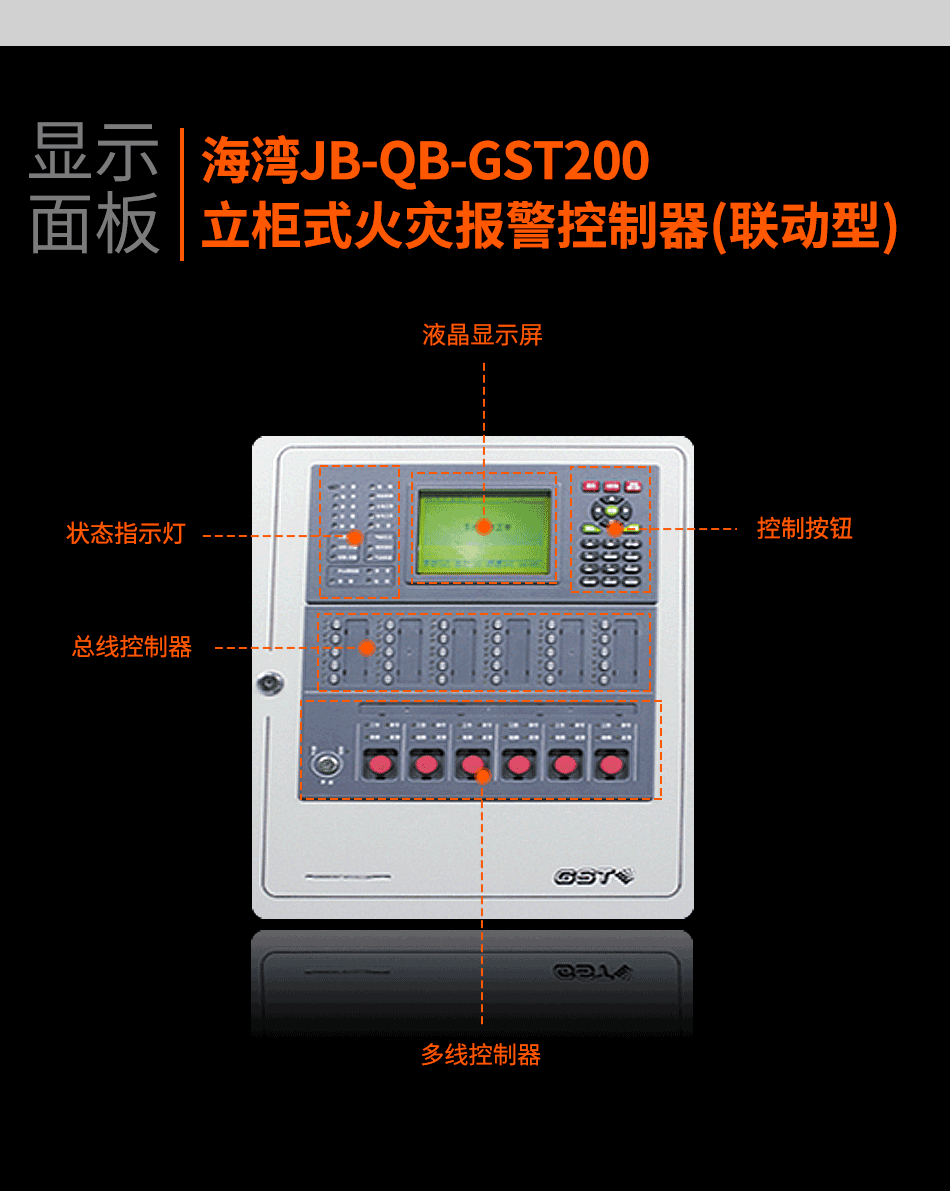

7.本控制器具有强大的面板控制及操作功能，各种功能设置全面、简单、方便；
8.本控制器采用全模具化结构，外形美观。

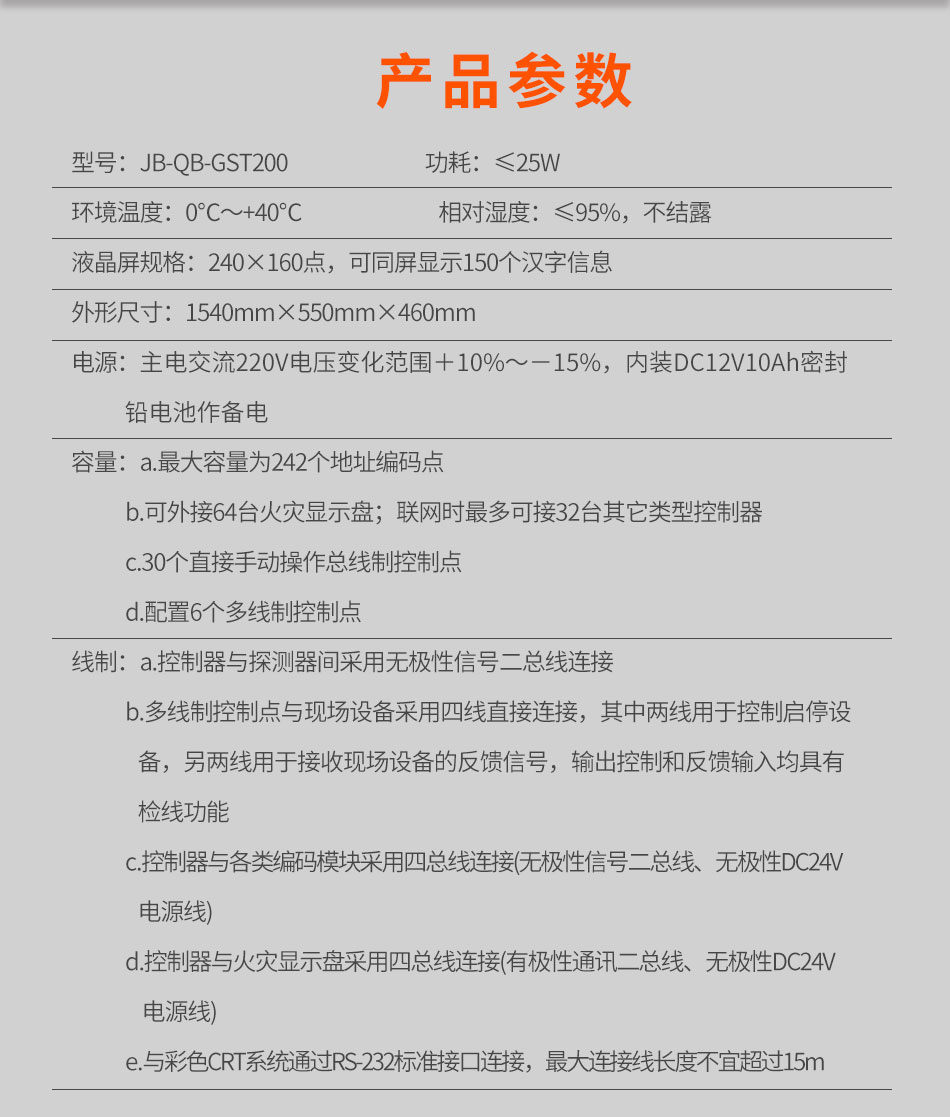

二、JB-QB-GST200立柜式火灾报警控制器(联动型)主要技术指标
| 型号 |
JB-QB-GST200 |
| 液晶屏规格 |
240×160点，可同屏显示150个汉字信息 |
| 控制器容量 |
a.最大容量为242个地址编码点
b.可外接64台火灾显示盘；联网时最多可接32台其它类型控制器
c.30个直接手动操作总线制控制点
d.配置6个多线制控制点 |
| 线制 |
a.控制器与探测器间采用无极性信号二总线连接
b.多线制控制点与现场设备采用四线直接连接，其中两线用于控制启停设备，另两线用于接收现场设备的反馈信号，输出控制和反馈输入均具有检线功能
c.控制器与各类编码模块采用四总线连接(无极性信号二总线、无极性DC24V电源线)
d.控制器与火灾显示盘采用四总线连接(有极性通讯二总线、无极性DC24V电源线)
e.与彩色CRT系统通过RS-232标准接口连接，最大连接线长度不宜超过15m |
| 使用环境 |
温度：0℃～+40℃
相对湿度≤95%，不结露 |
| 电源 |
主电交流220V电压变化范围＋10%～－15%，内装DC12V10Ah密封铅电池作备电 |
| 功耗 |
≤25W |
| 外形尺寸 |
1540mm×550mm×460mm |
三、JB-QB-GST200立柜式火灾报警控制器(联动型)结构特征、安装与布线：

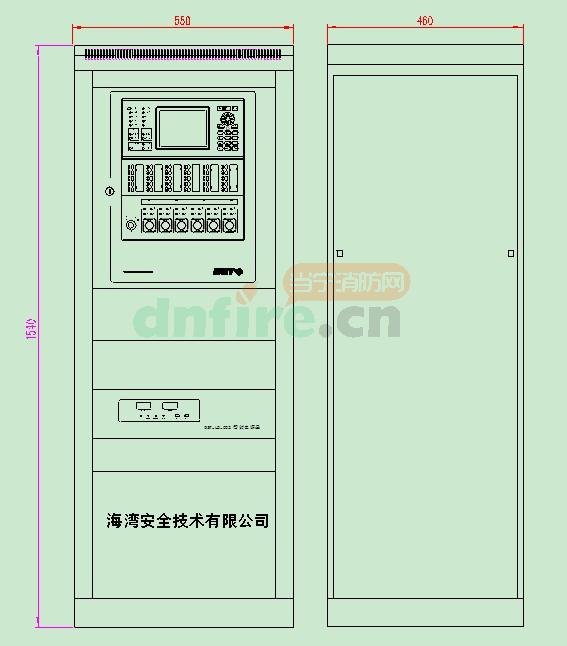

JB-QB-GST200火灾报警控制器(联动型)可采用柜式安装，空间尺寸为12U，外形尺寸示意图如图所示
本控制器外部接线端子如下图：
.jpg)
.jpg)
其中：
L、G、N：交流220V接线端子及交流接地端子；
F-RELAY：故障输出端子，当主板上NC短接时，为常闭无源输出；当NO短接时，为常开无源输出；
A、B：连接火灾显示盘的通讯总线端子；
S+、S-：警报器输出端子，当主板XS8上1、2脚和4、5脚接短路环时，为常开无源输出；当主板XS8上2、3脚和5、6脚接短路环时，为带检线功能有源输出，终端需要接0.25W的4.7kΩ电阻，输出时有DC24V/0.15A的电源输出；
Z1、Z2：无极性信号二总线端子；
24VIN(+、-)：外部DC24V输入端子，可为辅助电源输出提供电源；
24VOUT(+、-)：辅助电源输出端子，可为外部设备提供DC24V电源，当采用内部DC24V供电时，最大输出容量为DC24V/0.3A，当采用外部DC24V供电时，最大输出容量为DC24V/2A；
Cn+、Cn-(n=1~6)：直接控制输出端子，当采用内部DC24V供电时，输出容量为DC24V/100mA，当采用外部DC24V供电时，输出容量为DC24V/1A。带检线功能，需接0.25W4.7kΩ终端电阻，不需与GST-LD-8302C切换模块配接使用。
In1、In2(n=1~6)：无源反馈输入端子。带检线功能，需接0.25W4.7kΩ终端电阻。
布线要求：
a．信号二总线Z1、Z2采用阻燃RVS双绞线，截面积≥1.0mm2
b．通讯总线A、B采用阻燃屏蔽双绞线，截面积≥1.0mm2
c．多线制控制点外接线CN+、CN-、In1、In2采用BV铜芯导线，截面积≥1.0mm2
d．电源线采用阻燃BV线，截面积≥2.5mm2
1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照
http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您
点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；
当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！
服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！
注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！
权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。
关于我们
当宁消防网提供的商品保证正品，并提供正规的增值税发票，货物从发出之日起，质保一年，请放心购买。
关于发票
发票说明：当宁消防网所售商品均可提供正规发票。
发票抬头：发票抬头不能为空，您可在下单时，在“备注”处填写您本人/他人的名字或公司名称，发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误，恕不能提供发票重开服务，敬请谅解。
签收提醒
为了您的权益能够得到有效的保障，请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收，并建议您尽量不要委托他人代为签收，若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为，则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下，若您的产品出现质量问题，只需提供当时购买的订单号，从产品发出之日起，一年内享受当宁消防免费的售后维修服务（配件除外、运费各半）。
特别提醒：
由于本店所售产品为工业品，一旦售出，概不退换，请购买前确认好型号，如确为产品本身质量问题，自签收之日起，在保证产品包装完好不影响二次销售的情况下，可申请退换货，谢谢您的支持！
自产品发出之日起1年内，如遇产品质量问题，请您联系客服处理，经技术确认后，为您作维修处理（运费各半）。
【注意事项】
1.由于本店发错产品，返回运费由我们承担。
2.当宁所售均为全新品，为保护消费者利益，以下情况视为影响二次销售：
1）物品上出现划痕、裂缝；
2）物品上包装破损或已通电使用；
3）密封产品原包装打开；
4）其他可能影响二次销售的；
3.以下情况不予以办理维修：
1）过保产品（超过保质期的产品）；
2）人为损坏；
3）非我店售出产品；
4）经鉴定无法维修；
4.请在里面放置一张纸条，上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。
APP下载
发布询价单
问军师评论等级：
你好，请问，总线和探测器接线的时候对分支有没有要求。一定要想485总线那样做成手拉手式，能不能做成树状？
答管理员：
海湾的这款就是树状接线的，可以任意分支且信号线不分极性，还有什么问题可以联系我们，联系方式400-003-0119.感谢你的关注和支持！
2015-05-07 15:03:58
问开心之唐唐评论等级：
你好，此款设备能直接连接剩余电流探测器吗？比如利达的报警主机里就有剩余漏电报警的功能。
答管理员：
您好！JB-QB-GST200立柜式火灾报警控制器(联动型)是不能直接连接剩余电流探测器的，谢谢！
2013-08-25 01:41:41
问匿名用户评论等级：
柜式用起来就是大气一点，呵呵，感谢你们的销售人员仔细推介。
答管理员：
不客气，应该的！
2013-01-16 21:43:28
问匿名用户评论等级：
船用的大概什么价格？
答管理员：
您好！您可以直接登陆当宁消防网自行查看价格，谢谢！
2012-11-08 01:12:31
问匿名用户评论等级：
立柜比壁挂的多什么啊？
答管理员：
立柜好扩展，柜子也大气。
2012-10-25 17:52:13
问emily评论等级：
242个点每个点控制80m2,是不是一台主机能控制2万平米啊？两个建筑物靠在一起的可用一台主机控制啊？
2012-08-09 18:43:14
问蒲公英评论等级：
JB-QB-GST200立柜式火灾报警控制器(联动型）是不是和立式空调差不多大啊？会不会很影响美观啊？
2012-03-02 17:26:27
