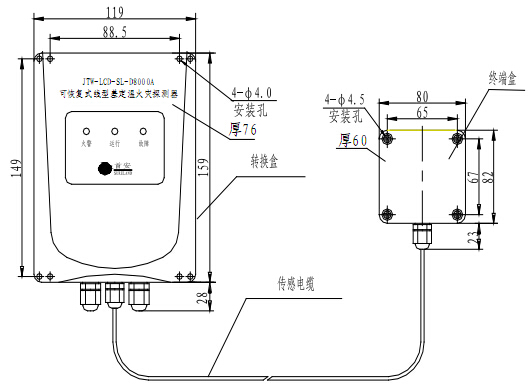

一、JTW-LCD-SL-D8000A可恢复式线型差定温火灾探测器外形尺寸及安装示意图

JTW-LCD-SL-D8000A可恢复式线型差定温火灾探测器

　　二、JTW-LCD-SL-D8000A可恢复式感温电缆探测器安装

　　(1)传感电缆安装要求

　　a.传感电缆应以连续的无抽头或无分支的连接布线方式安装，并严格按照设计要求进行施工,如确需中间接头时，必须使用专用的感温电缆中间接线盒；

　　b.传感电缆可以采用直线式、缠绕式或正弦波式敷设，为提高探测灵敏度尽量采用与被保护对象的接触式安装，安装时宜采用专用夹具；

　　c.传感电缆安装过程中要求避免重力挤压冲击；

　　d.安装时严禁硬性弯曲（弯曲半径要大于0.2m）、扭转传感电缆；

　　e.传感电缆安装完毕后，应没有破损、划伤等现象，确保防水性能，并测量绝缘状况良好；

　　f.严禁在温度超过最高使用环境温度的环境中使用该传感电缆。

　　(2)转换盒与终端盒的安装

　　a.转换盒安装在室内时，应将其固定在现场附近的墙壁上或金属框架上；采用集中安装的原则，距地高度应在1.5m左右；

　　b.转换盒安装在室外时，应有外罩防雨箱；

　　c.转换盒应安装在明显便于观察、维护的位置，并设醒目标志牌；

　　d.安装转换盒、终端盒时，必须保证盒体的密封性能，以保证达到探测器各部分的防护等级。否则，将使探测器可靠性下降，降低探测器的性能，并导致探测器误报火警或故障情况的发生。

注：JTW-LCD-SL-D8000A可恢复式线型差定温火灾探测器咨询及购买可直接致电：400-003-0119
