感温电缆作为一种线型感温火灾探测器目前得到了广泛地运用,但很多才接触此类产品的人却不知道这感温电缆怎么接入到消防主机。今天就解决这个问题。
感温电缆接入到消防主机的问题其实比较简单,首先看下图,下图是感温电缆接入消防主机的系统图。

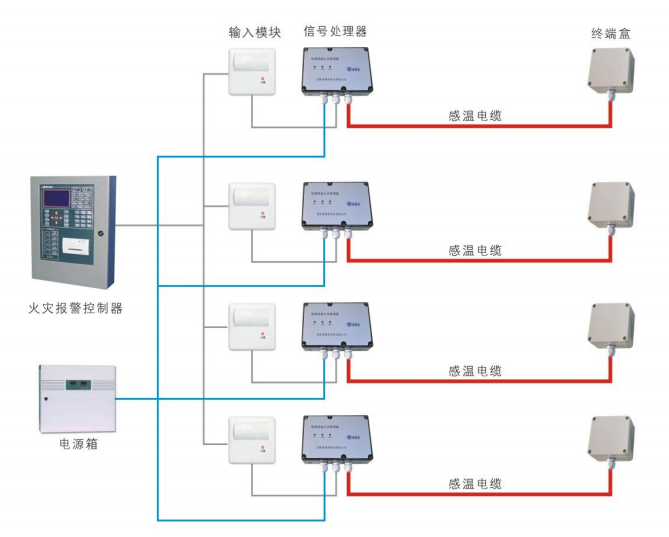

感温电缆接入消防主机系统图
感温电缆探测器分为前端的微机调制器+感温电缆(感温元件)+终端盒,感温电缆将其他两部分连接起来。终端盒只需要接感温电缆(上图中红色粗线部分)即可,微机调制器除了接感温电缆还需要接DC24V电源线以及感温电缆的火警信号输出线。微机调制器的火警信号线接到输入模块,通过输入模块接入到火灾报警系统消防主机。
上图灰色部分为消防主机的信号线,蓝色部分为24V电源线,红色粗线即是感温电缆。
如此,感温电缆就可以接入到消防主机了。简单来说就是感温电缆的报警信号通过输入模块接入到消防主机的,当然这里的输入模块就是消防主机品牌系列中用到的输入模块。
[当宁消防网-消防产品之家。当宁消防网为您提供各消防器材的消防产品手册、说明书、检测报告、图片视频等资料,还有各种消防设备的评测、资讯、报价等]
问匿名用户评论等级:
取的电源可以用主机上的电吗?
答管理员:
就是用用主机电源盘(箱)上的24V电
2019-09-13 07:35:11
