GA501可燃气体探测器安装指南

  GA501可燃气体探测器采用挂片壁挂安装方式,安装简单,接线方便,本文介绍了GA501探测器的安装方式及端子图示。

  当探测液化气时,一定要安装在离地面小于1米处;当探测天然气或者人工煤气时,一定要安装在离天花板小于1米处。

  在墙壁上相距40-45mm(螺钉孔位置)的安装孔上,用膨胀管和螺钉固定报警器底座挂板。连接电源线和输出信号线。然后将报警器从上向下挂在底座上,接通电源即可工作,下面介绍的是联网型的端子接线图。

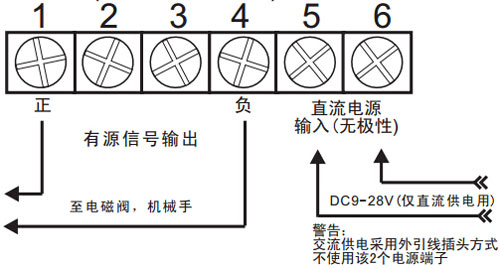

  1、联网型有源报警(电磁阀,机械手)输出端子接线图

GA501探测器联网型继电器有源报警输出端子接线图

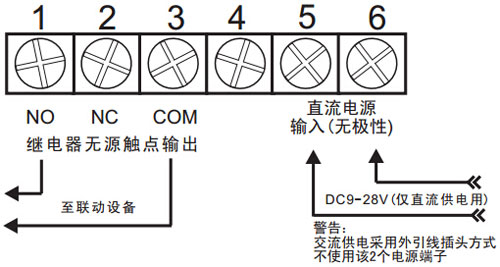

  2、联网型继电器无源报警输出端子接线图

GA501探测器联网型无源报警输出端子接线图

  警告:

  探测器不能安装直接受灶具等产生的排气、蒸汽、油烟影响的地方;以及靠近给气口、排风扇、房门等风量流动大的地方。

  报警器严禁与油漆、酒精接触,屋内有这两种气体时应立即将报警器隔离,以防止损坏传感器。
