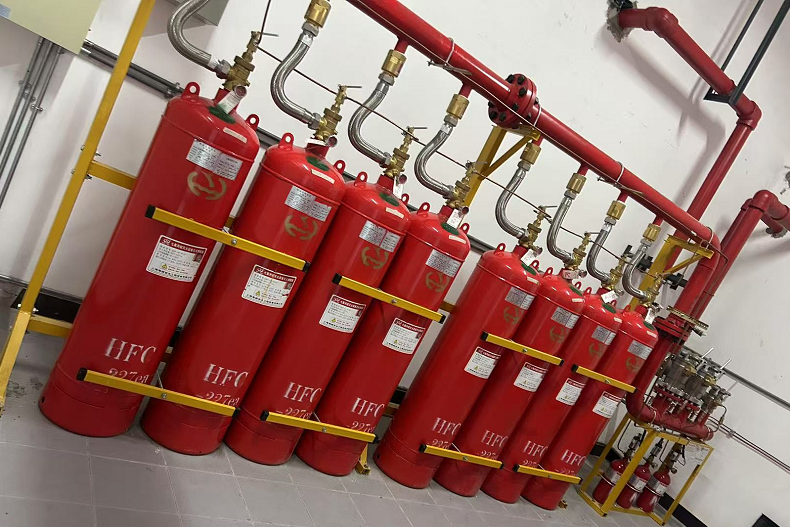

编者配图

本文选自@消防如是说《气体灭火钢瓶间及高压细水雾泵房间面积估算》部分。

根据《气体灭火系统设计规范》GB50370-2005条文：

　4.4.1 储存装置应符合下列规定：

　　5、储存装置的布置，应便于操作、维修及避免阳光照射。操作面距墙面或两操作面之间的距离，不宜小于1.0m，且不应小于储存容器外径的1.5倍。

　　根据钢瓶的外径，钢瓶间距，钢瓶操作面与墙的距离，可以估算钢瓶间的大小。

一、七氟丙烷灭火系统钢瓶间面积估算

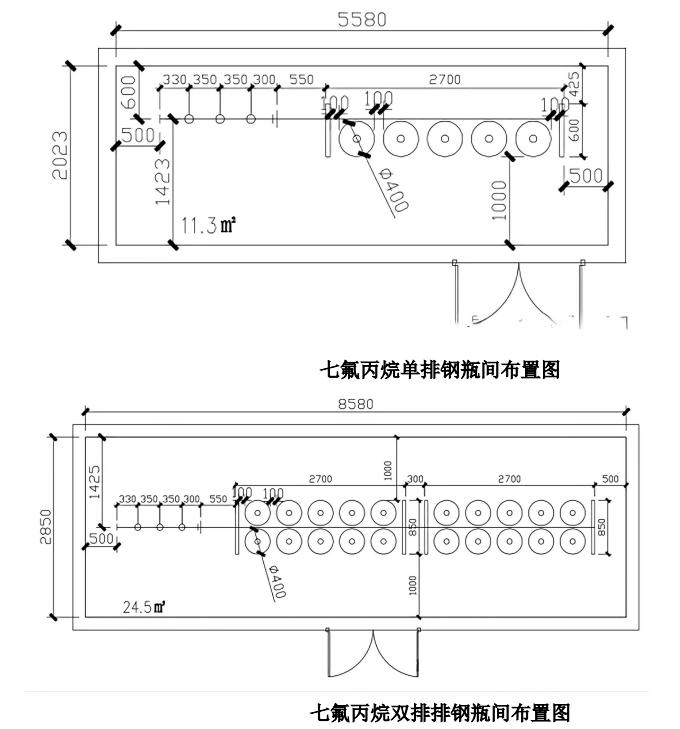

　　如下图所示，以150L七氟丙烷钢瓶为例，钢瓶外径400mm，钢瓶与钢瓶之间距按100mm，立管及弯头按550mm估算，钢瓶操作面需要考虑1米的操作面的距离，前后预留500mm过人空间。设选择阀个数为n，药剂瓶个数为γ，那灭火系统占地长为500+330+（n-1）×350+300+550+50+γ×（100+400）+100+50+500mm；宽1000+400+23+600mm；根据这个数据，10个钢瓶以内的单排钢瓶间面积估算公式为：

　　钢瓶间面积（㎡）=0.7×选择阀数量+1×钢瓶数量+5+5（5㎡为多出安全空间）

　　例：下图所示S=0.7×3+1×5+5=12.1㎡，图中面积为11.3㎡，两者相近，为安全考虑额外加5㎡安全空间，则估算面积为12.1+5=17.1㎡

　　如果钢瓶数量较多（如10个以上），则用双排，双排钢瓶间面积估算公式为：

　　钢瓶间面积（㎡）=1×选择阀数量+0.7×钢瓶数量+6+5（5㎡为多出安全空间）

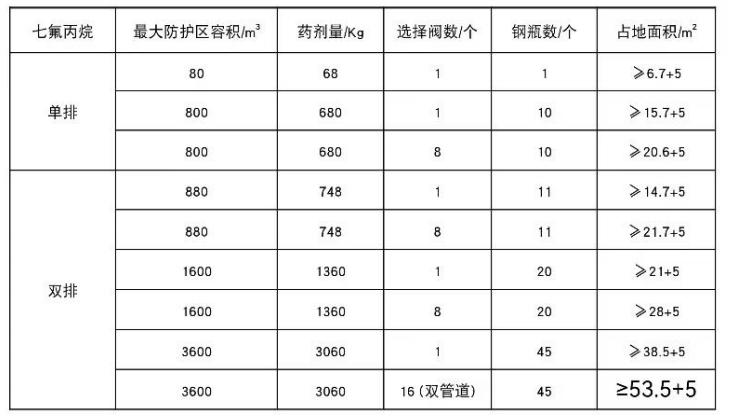

　　注：表中占地面积为最小占地面积，实际钢瓶间面积需≥表中面积

二、IG541灭火系统钢瓶间面积估算

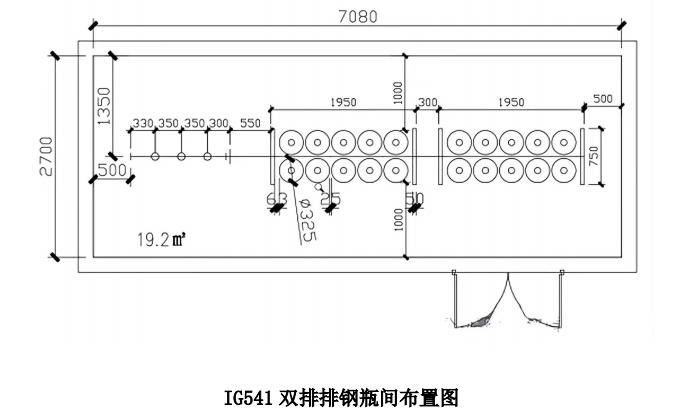

　　依据七氟丙烷的方法估算因IG541的钢瓶数普遍比较多固只出估算双排的钢瓶间面积估算公式：

　　钢瓶间面积（㎡）=0.9×选择阀数量+0.9×钢瓶数量+4+5（5㎡为多出安全空间）

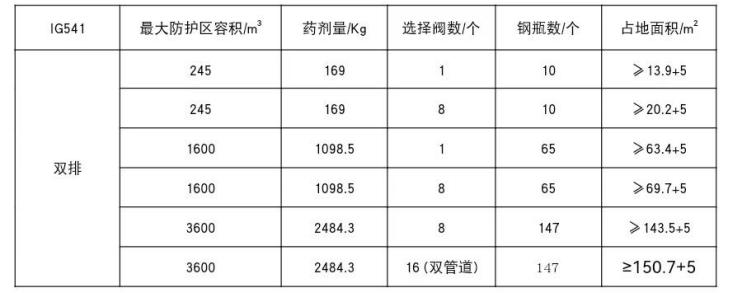

　　注：表中占地面积为最小占地面积，实际钢瓶间面积需≥表中面积
