DTIOEx防爆型监控模块接线端子说明

  DTIOEx监控模块所有接线都是通过模块机壳内部端子完成,机壳上盖可以取下,便于接线或其他安全操作,本文主要介绍的是DTIOEx监控模块接线端子说明。

  接线时,先用十字螺丝刀逆时针旋转,取下模块上盖,将看到接线端子,DTIOEx模块通过8位端子与外部接线,具体的端子说明见图示:

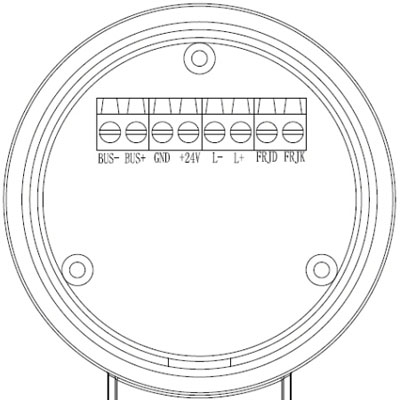

DTIOEx监控模块接线端子

端子标识 功能
FRJK 联动报警继电器常开点
FRJD 联动报警继电器中点
L+ 无源干触点常开反馈输入端正
L- 无源干触点常开反馈输入端负
+24V 电源正极
GND 电源负极
BUS+ 通讯总线正
BUS- 通讯总线负
