翼捷DT3C可燃气体报警控制器是专门为工业场所设计的,可设置每路探测器的量程、单位、高低警阈值等信息;能对探测器或模块进行分级,本文主要介绍了DT3C控制器控制端子板布局和端子说明。

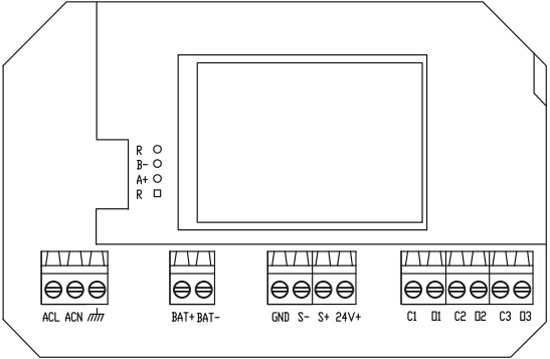

DT3C可燃气体报警控制器控制端子板布局图
端子标识 | 功能 |
ACL | 交流220V电源火线 |
ACN | 交流220V电源零线 |
接大地线 | |
BAT+ | 备用电源正极 |
BAT- | 备用电源负极 |
GND | 探测器供电端负 |
S- | 通迅信号负极(接三线制探测器时不使用) |
S+ | 通讯信号正极 |
24V+ | 直流24V电源正极 |
C1 | 低警继电器中点 |
O1 | 低警继电器常开点 |
C2 | 高警继电器中点 |
O2 | 高警继电器常开点 |
C3 | 故障继电器中点 |
O3 | 故障继电器常开点 |
R | 120欧终端电阻脚1 |
A+ | RS485总线A+ |
B- | RS485总线B- |
R | 120欧终端电阻脚2 |
