一、消防中控室的设备组成及功能

　　消防控制室应至少由火灾报警控制器、消防联动控制器、消防控制图形显示装置、消防电话主机、消防应急广播及成套设备。消防控制室还应有一部用于火灾报警的外线电话。消防控制室如下：

1火灾报警控制器

　　（典型火灾报警控制器按键及面板说明）

　　1、火灾报警控制器组成

　　（1）液晶屏：用于显示所有报警、故障及各类操作的汉字信息；

　　（2）打印机：打印机可打印系统所有报警、故障及各类操作的汉字信息；

　　（3）指示灯区：包括火警灯、故障灯、屏蔽灯、电源灯、监管灯、消音灯、启动灯、延时灯及自检灯等；红色指示火灾报警状态、监管状态；黄色指示故障、屏蔽、自检状态；绿色表示电源工作状态；

　　（4）时间显示

　　（5）按键：火灾报警控制器按键主要包括：消音键、启动键、控制键、复位键、自检键、屏蔽键、查询键、系统设置键及打印键等。

　　2、火灾报警控制器主要功能

　　作为火灾自动报警系统的控制中心，火灾报警控制器具有火灾报警功能、火灾报警控制功能、故障报警功能、屏蔽功能、监管功能、自检功能、信息显示与查询功能及电源功能等。

　　（1）控制器能直接或间接地接收来自火灾探测器及其他火灾报警触发器件的火灾报警信号，发出火灾报警声、光信号，指示火灾发生部位，记录火灾报警时间，并予以保持，直到手动复位。控制器具有专用火警总指示灯，控制器处于火灾报警状态时，火警示灯点亮。火灾报警信号能手动消防，当再次有火灾报警信号输入时，能再次启动。

　　（2）控制器可设置控制输出，用于火灾报警传输设备和消防联动设备等设备的控制，每一控制输出有对应的手动直接控制按钮。

　　（3）故障报警功能：控制器设专用故障报警总指示灯，无论控制器处于何种状态，只要有故障信号存在，该故障总指示灯点亮。当控制器内部、控制器与其连接的部件间发生故障时，控制器能在100S内发出与火灾报警信号有明显区别的故障声、光信号，故障声信号能手动消除，如再有故障信号输入时，能再次启动，故障光信号能保持至故障排除。

　　（4）控制器设专用屏蔽总指示灯，无论控制器处于何种状态，只要有屏蔽存在，该屏蔽总指示信号灯点亮。

　　（5）监管功能（动作）：控制器设专用监管报警状态总指示灯，无论控制器处于何种，只要有监管信号输入，该监管报警状态总指示灯点亮。

　　当有监管信息输入时，控制器能在100S内发出与火灾报警信号有明显区别的监管报警声、光信号；声信号仅能手动消除，汉有冷的的监管信号输入时能再次启动；光信号能保持至手支复位。如果监管信号仍存在，复位后监管报警状态能保持或在20S内重新建立。控制器能显示所有监管信号，当天能同时显示时可手动查询。

　　（6）自检功能：控制器能检查本机的火灾报警功能称为自检。控制器在执行自检功能期间，受其控制的外接设备和输出接点均不动作。控制器自检超过1分种或其不能自动停止时，控制器的自检功能不影响非自检部位、探测区和控制器本身的火灾报警功能。

　　（7）信息显示与查询功能：控制器信息显示按火灾报警、监管报警及其它状态顺序由高至低排列信息显示等级，高等级的状态信息优先显示，低等级状态信息显示不应影响高等级信息显示，显示的信息与对应的状态一致且易于辨识。当控制器处于某一高等级状态显示时，能通过手动操作查询其它低等级状态信息，和状态信息不交替显示。

　　（8）电源功能：主机控制器具有主电源和备用电源转换装置，当主电源断电时，能自动转换到备用电源；主电源恢复时，能自动转换到主电源。控制器有主、备电源工作状态指示，主备电源转换不不使控制器产生误动作。

　　2消防联动控制器

　　消防联动控制器一般与火灾报警控制器采用一体化设计，构成联动型火灾报警控制器。消防联动控制器能以手动和自动两种方式完成控制功能，并指示状态，控制状态不受复位操作的影响。我们平时值班都是打到手动状态的，当确认发生火灾时把手动状态打到自动状态，主机会按照逻辑关系打开相关联动设施实施灭火。

　　主要功能：能够接收火灾报警控制器或其它火灾触发器件发出的迷糊报警信号，根据设定的控制逻辑控制信号，控制各类消防设备实现相应功能。

　　3消防控制室图形显示装置

　　消防控制室图形显示装置主要由：消防报警工作站、UPS电源、打印机、CRT图形显示软件、操作系统软件及防火墙等软硬件设备组成。

　　主要功能：消防控制室图形显示装置是消防控制室用来完成火灾报警、故障信息显示某地的报警设备，可以模拟现场火灾探测器等部件的建筑平面布局，如实反映再现火灾、故障等善的显示装置。

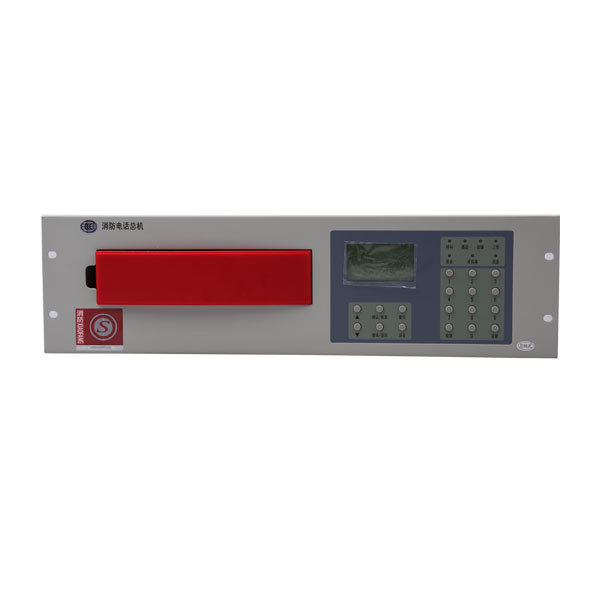

　　4消防电话主机

　　消防电话系统是一种消防专用的通讯系统，通过这个秕可迅速实现对迷糊的人工确认，并可及时掌握火灾现场情况及进行其它必的通讯网络，便于指挥灭火及恢复工作。消防电话主机分为总线制和多线制两种实现方式，由于工作方式的不同，两种系统所需要的设备及它们的应用方法都有所区别。

　　总线制电话主机：总线制电话主机应用于总线制消防电话系统中，典型的总线制消防电话系统由设置在消防控制中心的总线制消防电话主机、火灾报警控制器和现在场的电话杨模块、电话插孔及消防电话分机构成。

　　多线制电话主机：应用于多线制消防电话系统中，典型的多线制消防电话系统由设置在消防控制中心的多线制消防电话主机、火灾报警控制器和现场的电话插孔、固定式消防电话分机构成。

　　5消防应急广播设备

　　消防应急广播属于火灾报警控制系统的配套使用设备，通过这个系统可以实现通报建筑物内火灾情况，指挥相关层的人员疏散的功能，在整个消防控制管理系统中起着极其重要的作用。

　　主要功能：典型的总线制消防应急广播系统是通过控制现场专用消防广播编码切换模块来实现广播的切换及播音控制。

　　典型的消防应急广播系统设备由消防控制中心的广播设备，配合火灾报警控制器、消防广播切换模块及现场放音设备组成。消防控制中心的广播设备含广播功率放在器、CD录放般或卡文本录放盘等，可组入各式机柜。

　　二、火灾报警控制器按结构分类

　　1壁挂式火灾报警控制器

　　采用壁挂式机箱结构，适合安装在墙壁上，占用空间较小。

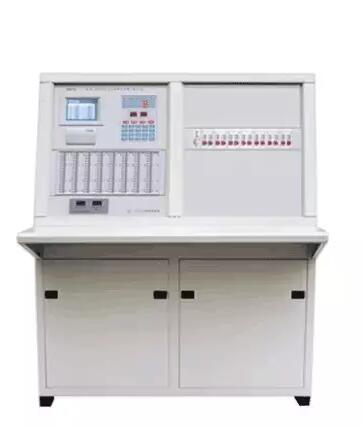

　　2台式火灾报警控制器

　　采用琴台式结构，回路较多，内部电路结构大多设计成插板组合式，带载容量较大，操作方便。

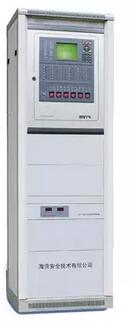

　　3柜式火灾报警控制器

　　采用立柜式结构，回路较多，内部电路结构大多设计成插板组合式，带载容量较大，操作使用方便，但较琴台结构占用面积小。

　　三、火灾自动报警系统监控状态

　　1火灾报警控制器的状态指示

　　火灾报警控制器的工作状态主要有正常监视状态、自检状态、屏蔽状态、故障报警状态、监管报警状态、火灾报警状态等。火灾报警控制器通过音响器件、指示灯、显示器等指示当前状态。

　　1、正常监视状态—火灾报警控制器接通电源后，无火灾报警、故障报警、屏蔽、监管报警、自检等发生时所处的状态。

　　2、自检状态---火灾报警控制器进行自检功能时的处的状态，设有专用自检总指示灯进行指示。

　　3、屏蔽状态---火灾报警控制器在屏蔽功能启动的所处的工作状态。屏蔽功能为火灾报警控制器的可选功能，但当控制器具有此功能时，需要有专用的屏蔽总指示灯进行指示，显示器显示详细的屏蔽信息。

　　4、故障报警状态—火灾报警控制器或系统内各组成部位发生故障时所入的状态。设有专用故障总指示灯，无论控制器处于何种状态，只要有故障信号存在，该指示灯应点亮，赐教发出与火灾报警信号有明显区别的声信号，显示器显示详细的故障信息。

　　5、监管报警功能状态---火灾报警控制器发生监管报警信号时所处的状态。监管功能为火灾报警控制器的可选功能，但当控制器具有此功能时，需要有专用监管总指示灯进行指示，同时发出与火灾报警信号有明显区别的声信号，显示器显示详细的监管信息。

　　6、火灾报警状态---火灾报警控制器发出火灾报警信号时的状态，设有专用火警总指示灯，控制器处于火灾报警状态时，该指示灯应点亮，同时发出火灾报警信号专有的声信号，显示器显示详细的火警信息。

　　在所有信息当在，火灾报警信息具有最高显示级别，当系统中存在多种信息时，控制器按照火警、监管、故障、屏蔽的优先顺序进行显示。

　　2火警与故障的特征

　　当系统存在火警时，火灾报警控制器报火警信息：

　　1、发出与其它信息不同的火警声（消防车声）；

　　2、火警总指示灯（红色）点亮；

　　3、显示当关火灾报警部位的总数；

　　4、火灾报警信息为最高显示级别，优先显示，不受其它信息影响；

　　5、火警信息的光指示信号不能自动清除，只能过通过手动复位操作进行清除；

　　6、故障信息特征，当系统存在故障时，火灾报警控制器将报故障信息；

　　7、火灾报警控制器发出与火警信息明显不同的故障声（如救护车声）；

　　8、故障总指示灯（黄色）点亮；

　　9、待故障排除后，故障信息的光指示信号可自动清除。

　　四、火灾报警控制器的基本操作方法

　　1自检的操作方法

　　火灾报警控制器操作面板上有“自检”键，按下此键能检查本机报警功能，即自检操作，可对火灾报警控制器的音响器件、面板上所有指示灯、显示器进行检查。在执行自检功能期间，受控制器控制的外接设备和输出接点均不动作。

　　2消防的操作方法

　　在火灾报警控制器材发和火警或故障等警报情况下，可发出相应的警报声加以提示，警报场能被的手动消防，按下消音键即完成操作，当再有报警信号输入时，能再次启动警报声音。

　　3复位的操作方法

　　复位即是为使火灾自动报警系统或系统内部组成部分恢复到正常监视状态进行的操作。火灾报警控制器设有手动复位按键，当火警或故障等处理完毕后，直接按下复位键，复位后控制器将保持仍然存在的状态及相关信息或在一段时间内重新建立这些信息。

　　一般情况下复位操作可以实现的功能有：

　　1、清除当前的所有火警、故障、和反馈等显示；

　　2、复位所有总线制控制设备和手动消防启动盘、多线制消防联动控制盘上的状态指示灯；

　　3、清除正处于请求和延时请求启动的命令；

　　4、清除消音状态；

　　5、火警报警控制器屏蔽状态不受复位操作影响。

　　五、处置火灾与故障报警

　　1火警的处置方法

　　1、火灾报警信息的确认：自动报警系统显示火警信息后，应首先按下“消音键”消音，再依据报警显示号确定报警点具体位置，然后利用电话、对讲机通知消防巡视人员尽快到现场查看是否有火情发生。如中控室有闭路监控系统，可将系统切换至报警位置确认火情。

　　2、火灾处置流程：

　　（1）自动报警系统显示火警信号或接到火情报告后，应立即通知消防巡查员前往火警现场观察；

　　（2）火情确认后，应立即向水玉值班经理或负责人通报；

　　（3）拨打119火警电话向消防部门报警；

　　（4）在消防值班经理或负责人的指挥下启动相应的联动设备，如消防栓系统、喷淋系统、防排烟系统等消防设施；

　　（5）通过消防广播系统通知火灾及相关人员疏散；

　　（6）做好记录。

　　3、拨打119火警电话的方法

　　（1）用电话打警时应先摘机，听到拨号音后再拨“119”号码；

　　（2）拨通“119”后，应确认对方是否为“119”火警受理台，以免打错；

　　（3）准确报出建筑物所在地地址（路名、街区名、门牌号）说明建筑物所处地理位置及周围明显的建筑物或道路标志；

　　（4）简要说明起火原因及火灾范围；

　　（5）等待接警人提问，并简要准确的回答问题；

　　（6）关断电话后，通知消防巡查人员做好迎接消防车的各项准备工作。

　　2误报警的处置方法

　　1、当火灾探测器出现误报警时，应首先按下“警报器消音”键，停止现场警报器发出报警音响，通知现场人员及相关人员取消火警状态；

　　2、考察是否由周围环境因素造成探测器误报。（水蒸气、油烟、潮湿、灰尘等）

　　（1）若环境中存在水蒸气、扬尘、油烟或快速温升等导致探测器误报警的因素，则应将报警点屏蔽，待环境恢复正常后，取消屏蔽。探测器屏蔽期间，庆设置专人对现场进行监控。

　　（2）若不存在上述情况，无法确定导致报警原因时，可按下火灾报警控制器的“复位“键恢复探测器至正常工作状态。如探测器反复进入报警状态，则应将报警点屏蔽，然后及时更换，将探测器恢复至正常工作状态，故障探测器应通知施工单位或厂家维修。
