一．室外消火栓系统的设计：

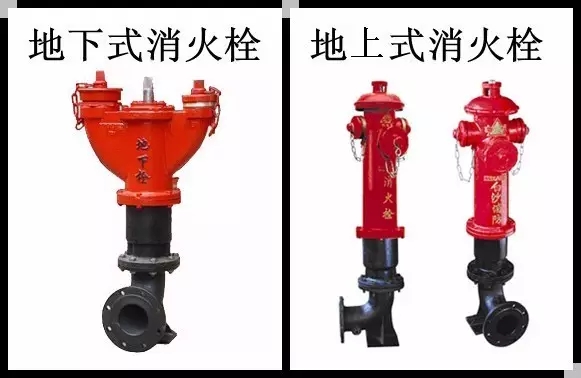

　　室外消火栓按其安装场合可分为地下式和地上式两种

　　1．若市政有两路进水，压力能满足低压要求，设置室外消火栓即可。只有一路进水时，应储存室外消防用水，只有消防总用水量不大于25L/s，且进水管足够大时例外。

　　若储存室外消防用水，应考虑消防车取水口的设置，低规取水口保护半径为150米，高规要求距建筑物外墙100米。若小区较大，单个取水口难以满足消防要求时，应在合适位置增设消防车取水口或增设室外消防水池（满足室外消防用水量即可）。

　　2．消防车取水口调节容积应满足消防车泵的取水要求（3min），高度满足消防车吸程的要求（埋深小于5米）。供水首选重力流，应经严格的水力计算，难以满足时（主要深度）增设室外消防提升泵。

　　提升泵应注意水泵的启停控制，单个取水口可采用水位控制，多个取水口采用水位控制较为复杂，一般采用室外消火栓作为取水装置，适当部位设置启泵按钮，至少位于消控中心、小区门卫、值班室及就近楼值班室。

　　3．少数工程市政供水压力过低，无法满足室外消火栓使用要求，有些工程采用自备水源，这时，可考虑设置室内、外消火栓统——加压系统。

　　二．室内消火栓系统的设计：

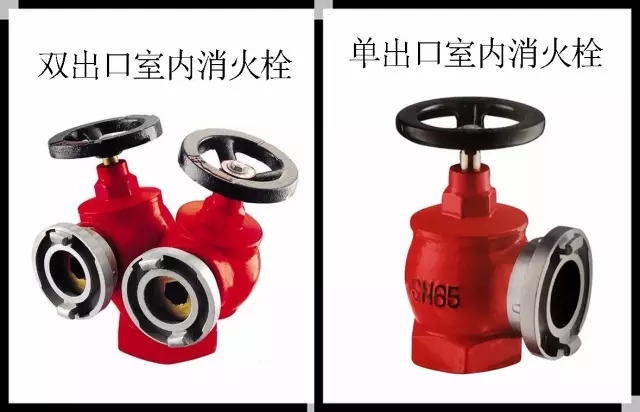

　　室内消火栓按其出水口型式可分为单出口和双出口两种

　　1．室内消火栓分区的要求（静压100米，注意按水箱溢流水位及稳压系统的最高工作压力计算）。如何分区应统筹考虑，以管网简单、造价低为原则。



　　2．消火栓加压泵的选用及泄压口的设置，注意按充实水柱确定栓口压力，栓口水头损失2米不要漏。消火栓稳压系统的采用，特别注意稳压系统压力应小于水泵供水压力，避免泄压口一直打开或影响水泵启动。

　　3．室内消火栓环网的设计应充分利用水泵的扬程作为管网水头损失，尽量减少环网管径，以节省造价。

　　注意减压稳压消火栓的采用应按正常工作压力，不考虑环网维修。实际上就是均按最不利计算，包括分区、选泵及减压。

　　4．室内消火栓的布置：两股到达保护部位，注意按行程。

　　（1）防火分区、防火卷帘及楼梯间会影响消火栓的布置。

　　（2）室内消火栓布置于消防电梯前室、公共走道等部位，不得布置在房间内，只有防冻地区在室内，特别注意一层店面卫生间的影响。

　　5．重点：住宅消火栓的设置要求。

　　（1）多层住宅：在楼梯休息半平台上设置单立管（DN100），配置双阀双出口栓，特别注意一层应设置消火栓，不能仅靠一层楼梯半平台消火栓（认为保护二层使用）。多层住宅消火栓立管可不成环，由底部成水平环。

　　（2）十至十一层住宅：十至十一层住宅未要求设封闭楼梯间，栓箱设置要求基本同多层住宅。十至十一层住宅消火栓立管宜尽量成环。

　　（3）十二至十八层住宅：属于二类高规住宅楼，同时，十二至十八层住宅设有封闭楼梯间，消火栓只能设置于楼层。有条件时，应设置单口栓箱或单箱双立管双栓。当设置竖管有困难时，单元式住宅及塔式住宅（每层不超过八户、建筑面积不超过650m2）可采用单立管及双阀双出口栓，对于通廊式住宅不能采用双阀双出口消火栓。十二至十八层住宅消火栓立管宜尽量成环。

　　（4）十九层及以上住宅：属于一类高规住宅楼，消火栓只能设置于楼层。消火栓不应采用双阀双出口消火栓，尽量采用单口栓箱，有困难时可采用单箱双立管双栓。消火栓立管应成环。

　　（5）对于上部为住宅的其它建筑：多层应按其它民用建筑进行防火设计，高层应按商住楼或综合楼进行防火设计。多层建筑消火栓应尽量设置于楼层，采用单箱双立管双栓，若未设封闭楼梯间，有困难时可在楼梯休息平台上设置消火栓，应采用单立管双阀双出口栓，消火栓立管尽量成环。对于高层建筑，应尽量采用单栓，有困难时可采用单箱双立管双栓，消火栓立管应成环。

　　其他

　　1．总体消防环行车道会影响室外消防设施的布置。布置室内栓前应明确防火分区、防火卷帘及地下室坡道顶板位置等。

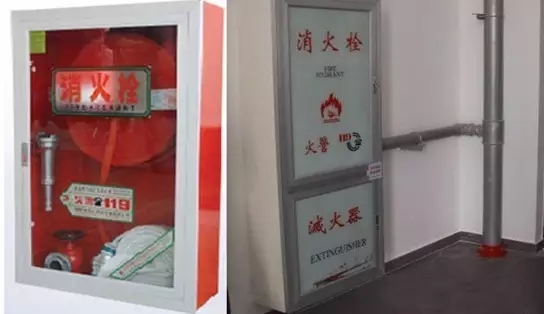

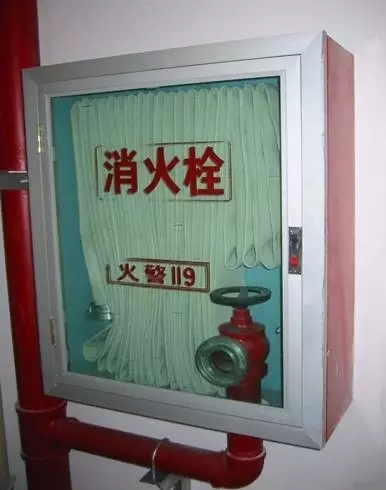

　　2．室内消火栓箱的尺寸及安装高度查标准图，注意住宅楼梯半平台的栓、箱分设问题，车库的泡沫－水两用消火栓，薄型消火栓箱的采用。

　　3．消防水池可以采用本底结构，注意侧面人孔的水位损失较大，车道板下的双向受力。消防水箱的在小区最高层屋面，高规（不超过100米）高度尽量满足最不利消火栓7米，否则室内消火栓加稳压系统不合算。若最高层有喷淋，一般设喷淋稳压机房，稳压机房一般设在屋面，稳压机房的大小约10m2。
