已停产，替代产品J-SAM-GST9123B

一、J-SAM-GST9123A消火栓按钮

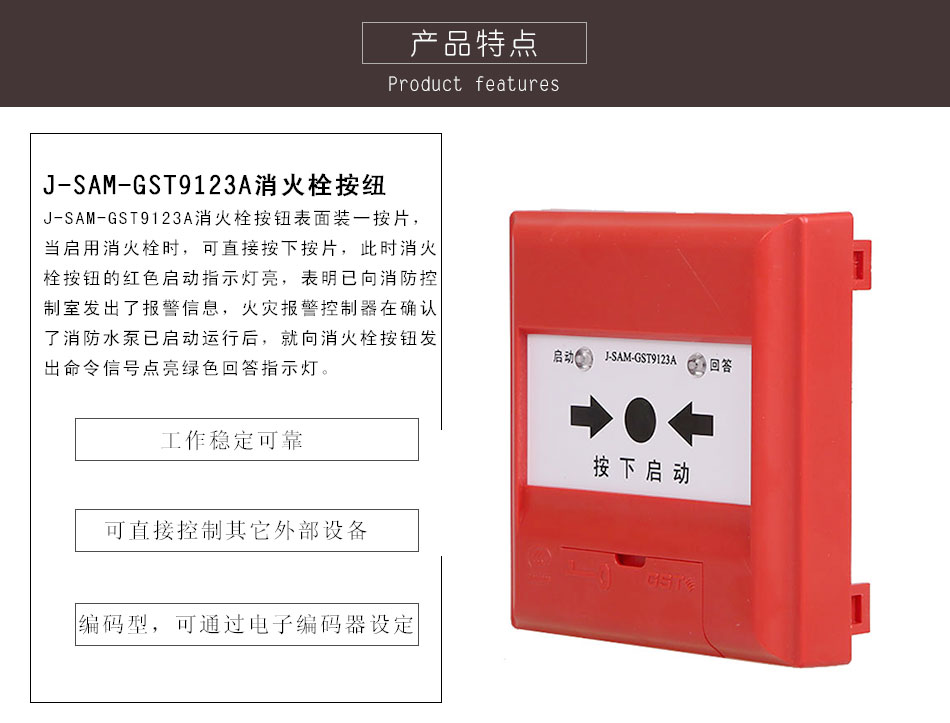

　　海湾J-SAM-GST9123A消火栓按钮表面装一按片，当启用消火栓时，可直接按下按片，此时消火栓按钮的红色启动指示灯亮，表明已向消防控制室发出了报警信息，火灾报警控制器在确认了消防水泵已启动运行后，就向消火栓按钮发出命令信号点亮绿色回答指示灯。

二、J-SAM-GST9123A消火栓按钮特点

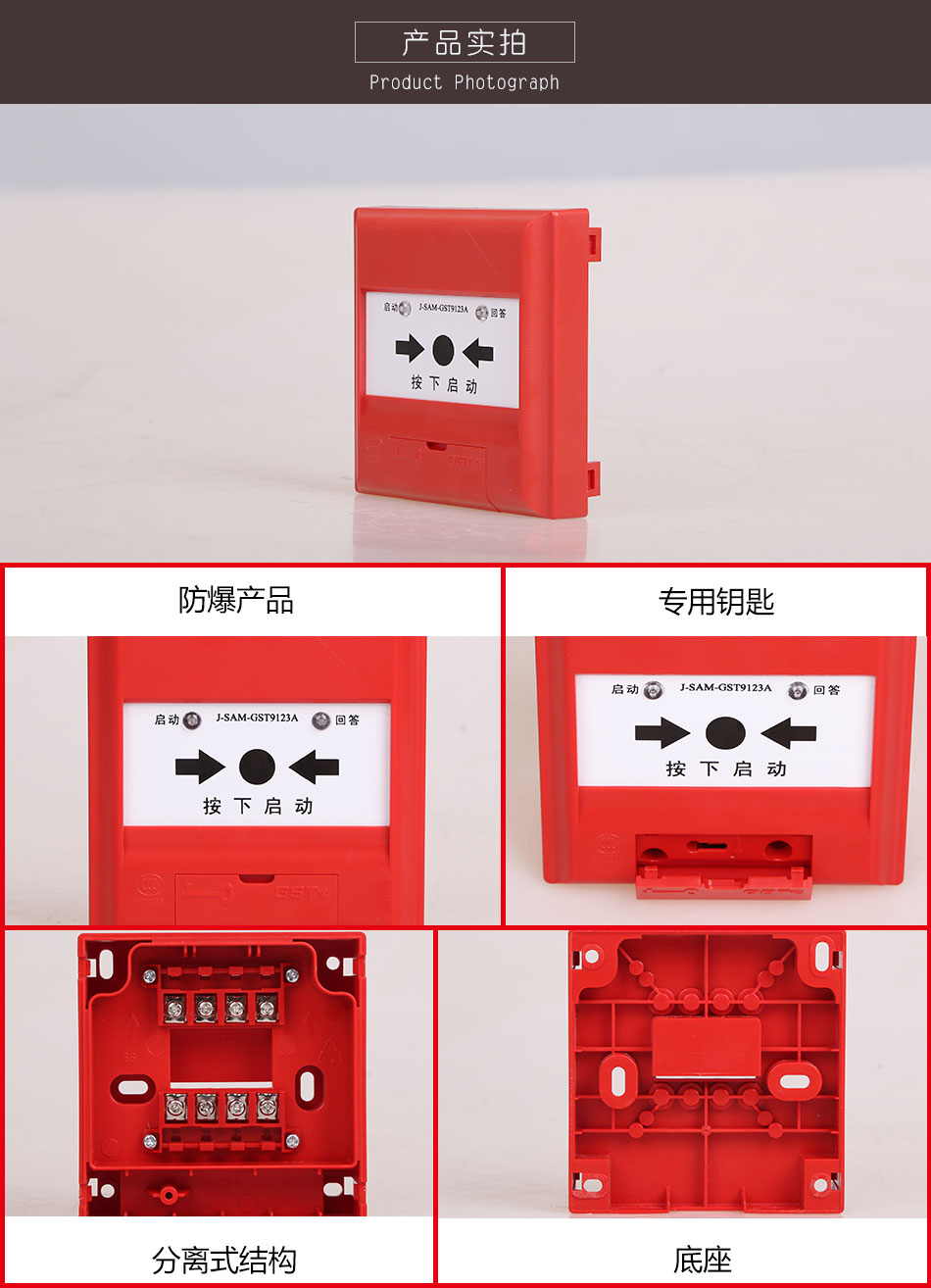

　　1、采用底座分离式结构设计，安装简单方便；先安装底壳，线路调试完成后再装主体进行开通调试。

　　2、消火栓按钮为可重复使用型，采用压下报警方式，按下后可用专用钥匙复位。

　　3、按下消火栓按钮按片，消火栓按钮提供的独立输出触点，可直接控制其它外部设备。

　　4、用微处理器实现对消防设备的控制，用数字信号与火灾报警控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力；由微处理器对运行情况进行监视，给出诊断信息。

　　5、编码型，可通过电子编码器设定。

三、J-SAM-GST9123A消火栓按钮技术特性

型号	J-SAM-GST9123A
工作电压	信号总线电压：24V     允许范围：16V~28V
工作电流	监视电流≤0.8mA 报警电流≤2mA
输出容量	额定DC30V/100mA无源输出触点信号，接触电阻≤0.1
线制	消火栓按钮与火灾报警控制器信号二总线连接
编码方式	电子编码方式，占用一个总线编码点，编码范围可在1～242之间任意设定
启动零件型式	重复使用型
启动方式	人工按下按片
复位方式	用专用钥匙手动复位
指示灯	红色启动指示灯，巡检时闪亮（约3s闪亮一次），消火栓按钮按下时此灯点亮；绿色回答指示灯，消防水泵运行时此灯点亮
使用环境	温    度：-10℃～+55℃  相对湿度：≤95%，不凝露
外形尺寸	95.4mm×98.4mm×52.5mm（含底壳）
外壳防护等级	IP43
壳体材料和颜色	ABS，红色
重量	约195g(含底壳)
安装孔距	60mm
执行标准	GB 16806-2006

四、J-SAM-GST9123A消火栓按钮结构特征与工作原理

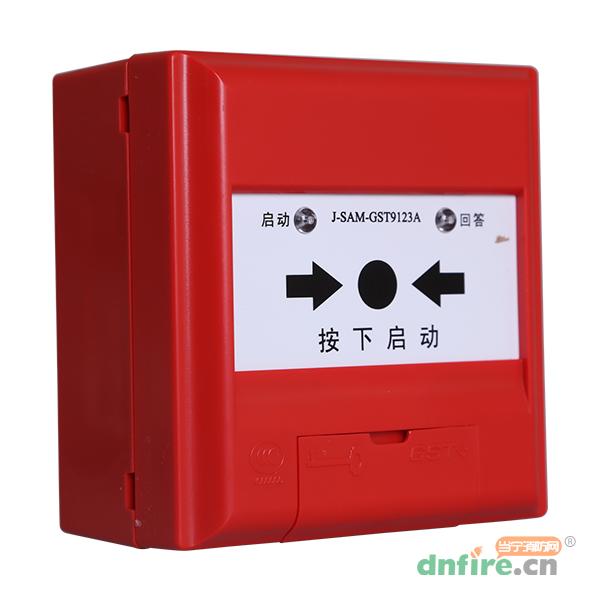

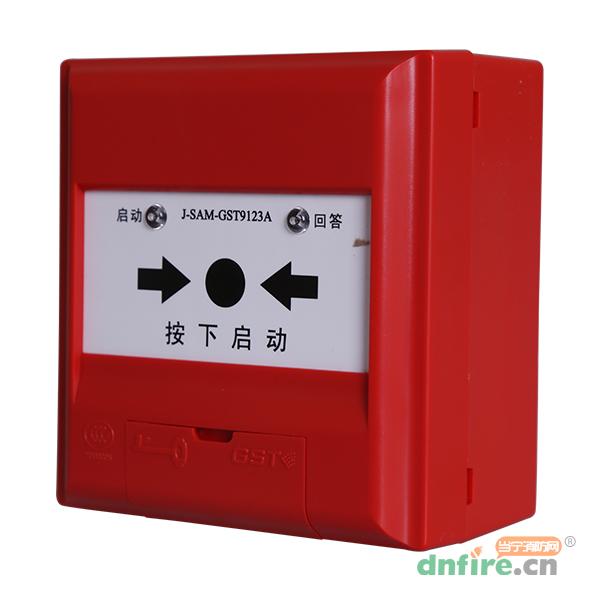

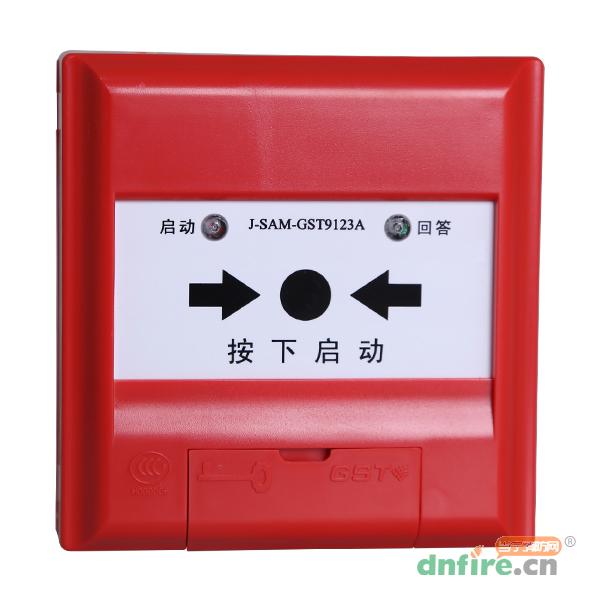

　　1 J-SAM-GST9123A消火栓按钮的外形示意图如图1所示。

　　2、工作原理

　　J-SAM-GST9123A消火栓按钮采用按压报警方式，通过机械结构进行自锁，可减少人为误触发现象。消火栓按钮内置单片机，完成报警检测及与火灾报警控制器通讯功能。单片机内含EEPROM用于存储地址码、设备类型等信息，地址码可通过海湾的GST-BMQ-1B或GST-BMQ-2电子编码器进行现场更改。

五、J-SAM-GST9123A消火栓按钮现场接线摸拟图

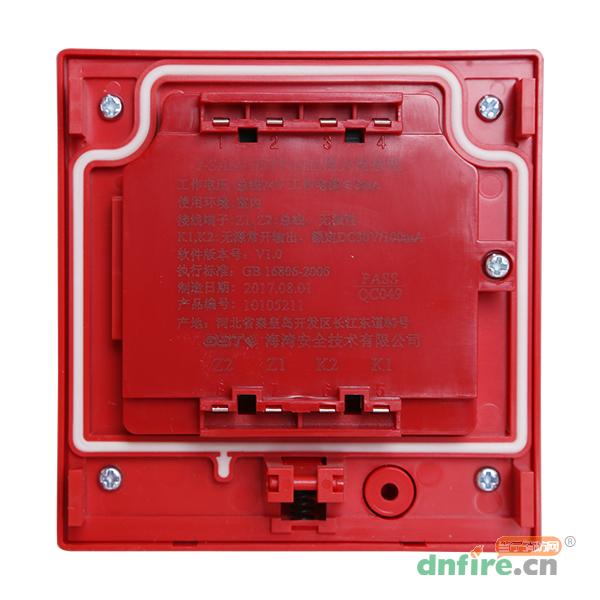

第一步：准备一根RVS线(信号总线)，两根BV线(消火栓启泵线)，此处以普通线缆代替。	第二步：将线路从J-SAM-GST9123A消火栓按钮底座的穿线孔处穿过，将信号总线接在手动报警按钮的Z1、Z2接线端子上；将启泵线接在K1、K2（无源常开输出）接线端子上。
第三步：检查接线是否正确	第四步：按上J-SAM-GST9123A消火栓按钮上盖，接线完成。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	海湾（GST）
[型号]	J-SAM-GST9123A
[名称]	消火栓按纽
[工作电压]	信号总线电压：24V 允许范围：16V~28V
[工作电流]	监视电流≤0.8mA 报警电流≤2mA
[环境温度]	-10℃～+55℃
[环境湿度]	≤95%，不结露
[尺寸]	95.4mm×98.4mm×52.5mm（含底壳）
[防护等级]	IP43
[重量]	约195g(含底壳)
[使用类别]	通用
