油浸变压器排油注氮灭火装置使得油浸变压器成为了一个相对开放的系统，由于误动作和人为破坏的可能性使得变压器的灾难性风险大大提高。出于安全考虑，目前已安装的大部分排油注氮系统不能投入使用，系统得不到保护，造成巨大的资源浪费。

变压器火灾危险

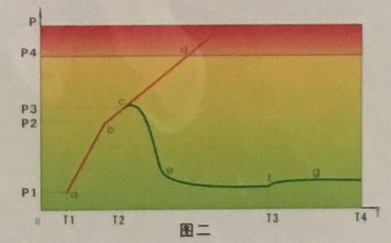

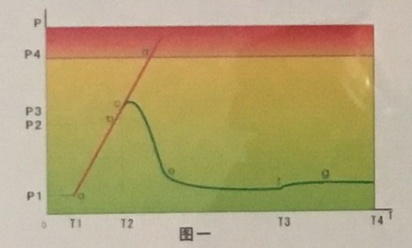

    当变压器出现内部故障，产生高温或电弧，变压器油或内部材料可以分解出瓦斯气体，变压器内部的压力和温度增加。如变压器压力释放阀拒动，变压器内部压力将迅速超过变压器油箱的安全压力P4，可能造成壳体爆裂并引发火灾，见图一，a-b-c-d图线为压力变化曲线；如变压器压力释放阀不能有效动作，变压器内部压力仍可能超过变压器安全压力P4，造成壳体爆裂并引发火灾，见图二压力变化曲线。

油浸变压器排油注氮灭火装置防爆灭火原理

    当变压器发生火灾危险，引起重瓦斯动作、断路器跳闸，变压器压力释放阀拒动或不能有效动作，变压器内部压力超过P2后继续升高，油浸变压器排油注氮灭火装置控制中心报警，迅速排油泄压，适当延时后，注氮启动，冷却变压器油，隔绝空气，有效防爆防火灭火。

    当变压器发生火灾危险后，引起重瓦斯动作、断路器跳闸，变压器压力释放阀拒动或不能有效动作，变压器成功泻油降压，但外泄的变压器油和瓦斯气体仍有可能导致火灾。如发生火灾，油浸变压器排油注氮灭火装置保护系统的智能火灾探测系统动作，迅速排油泄压，适当延时后，注氮启动，有效防火灭火。

说明：

P1：变压器正常工作时的邮箱内部压力

P2：变压器压力释放阀的压力设定值（一般为油箱安全压力的0.6-0.7倍）

P4：变压器油箱安全压力（根据相关规定，油箱安全压力一般为100KPa）

T1：变压器故障发生的时间点

T2: 油浸变压器排油注氮灭火装置保护系统的排油动作时间点（从接到开启信号至完全开启时间小于0.15秒）

T3：油浸变压器排油注氮灭火装置保护系统的开始注氮时间点（一般在T2时间点延时3秒至30秒，可调）

P=KT，K值由故障能量大小确定
