北大青鸟环宇消防设备股份有限公司生产的JBF-11SF 系列火灾报警控制器（联动型）采用全总线方式，总线回路任意分支，无需区分正负极性；重要消防电气设备采用多线控制联动方式，控制可靠、性能稳定；报警主机采用模块化组装方式，开放式标准通讯接口，具有极强扩展性能；系统设计灵活简便，根据工程需要可通过线缆、光纤、Internet、GPRS 等方式组成有线或无线网络。

为保证火灾自动报警系统及联动控制系统的设计符合规范、造价合理、运行稳定并且达到消防验收标准，请按以下内容进行设计及配置：

（1）任一台火灾报警控制器所连接的火灾探测器、手动火灾报警按钮和模块等设备总数和地址总数，均不应超过3200 点，其中每一总线回路连接设备的总数不宜超过200 点，且应留有不少于额定容量10%的余量。

（2）任一台消防联动控制器地址总数或火灾报警控制器所控制的各类模块总数不应超过1600 点，每一联动总线回路连接设备的总数不宜超过100 点，且应留有不少于额定容量10%的余量。

（3）系统总线上应设置总线短路隔离器，每只总线短路隔离器保护的火灾探测器、手动火灾报警按钮和消防模块等消防设备的总数不应超过32 点；总线穿越防火分区时，应在穿越处设置总线短路隔离器。

（4）根据工程联动设备数量，配置相应的专线联动控制盘及消防联动直流电源。

（5）各类探测器及手动火灾报警按钮等设备的设置与安装必须依据GB50116-2013《火灾自动报警系统设计规范》进行实施。

（6）各种导线必须采用金属管路或金属软管保护，并保证管路良好接地。

（7）室外路由需采用室外电缆沟中预留的专用消防管道。

（8）为了减少线路串扰，报警控制器主机至现场各楼的电话线、广播线需单独铺设管路。

（9）为了尽量避免消防联动电源线路压降及损耗问题，满足现场各楼联动设备能够正常启动，建议将联动电源线按每楼一路穿回至控制室报警主机。

（10）本系统内所有线路管路铺设时均要远离动力线等强电管路。

（11）在消防控制中心，要求提供专用双路AC220V~消防电源为主机供电。

系统安装要求：

（1）依照施工图纸安装好探测器及模块底座，线路接头部位必须保证连接良好，所有线连接完毕后，必须用万用表检查，以确认电源线及信号总线之间无短路现象。

（2）安装设备之前需要用500V 兆欧表检测各线之间及各线对地电阻均应为20MΩ 以上，方可进行下一步安装调试。

（3）采用JBF－FA-E 型专用电子编码器对现场各部件进行电子编码，根据图纸位置正确安装各类探测器和模块；安装完毕后，用万用表检测信号回路线间电阻阻值应在5kΩ 以上，其余各线路均无对地短路情况。

（4）以上测试正常后方可与控制器的各端口相连，然后加电调试。

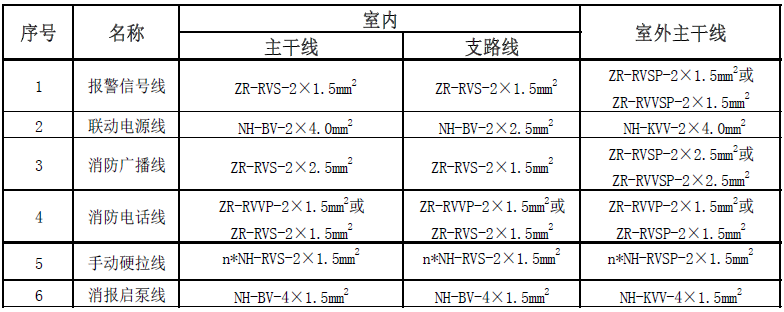

建议采用线型及线径：

备注：

（1） 为了保证信号传输正常，信号线类室外线均需采用屏蔽双绞线。

（2） 以上线型及线径适用于一般工程需要，如遇联动电源线路较长、可燃气体探测器较多、现场楼群分散等特殊情况建议采用现场壁挂式联动电源。
