分布式光纤测温系统在发电行业中的应用概述

　　在发电行业中，安全生产非常重视，而常规的消防监测方法，不能完全满足行业的消防安全要求，需要新的技术手段提供支持。“分布式光纤测温系统”作为火灾报警的新型成熟产品，其光纤传感系统中的探测器是特种铠装光缆，通过激光信号感测和传输信息，其光纤的本质安全、绝缘和防爆特性，在发电行业的消防系统中可以得到广泛应用。由它组成的火灾自动报警系统，既可以实时监测企业中电缆隧道、电缆廊桥、高压开关柜和变压器等动力部分，又可以应用于输煤皮带、储煤仓和储煤场等燃料供给部分的火灾隐患监控。

　　相信不久，“分布式光纤测温系统”会依托光纤独特的特性，在发电行业的火灾自动报警系统中，起到越来越多的作用，显著提高发电行业的安全生产水平。

1.电缆隧道

　　电缆隧道（含电缆沟）是专门用来铺设各种电缆的通道，由于许多各种电压和电流的电缆铺设在无人值守的长距离的通道中，一旦发生火灾，很难及时发现及扑救，很容易就造成严重的损失。

　　将“分布式光纤测温系统”的光缆，沿着被监测电缆铺设在其表面，并对电缆中间头重点监测，自动测量电缆表面的温度的变化，当其温度变化速率或温度值满足报警条件时，监控室的主机部分将发出声光报警和位置指示，通知值班人员采取措施。

2.电缆通廊

　　电缆通廊是根据工程现场的实际情况，通过架空的方式，铺设各种电缆的通道，与电缆隧道的特点很类似。一旦发生火灾，也很容易造成重大损失。

　　将“分布式光纤测温系统”的光缆部分，沿着电缆铺设的桥架布设在被测电缆及中间头的表面，通过测量其温度的变化，确定出现异常电缆的位置，从而实现火灾的早期报警。

3.变压器

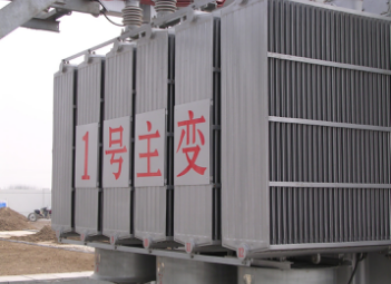

　　变压器用于电压转换，由于过负荷或故障等原因，可以使变压器过热，导致自燃或爆炸。

　　将“分布式光纤测温系统”的光缆，布设在变压器的表面，通过温度的实时监测，可以及时的发现温度异常的部位，并自动通知工作人员，做出及时的处理。

4.高压开关柜

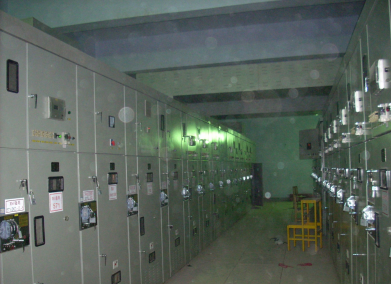

　　高压开关柜是设备电力供应的源头，当现场设备和线路出现故障时，极易导致开关柜局部过热，甚至发生火灾。另外，高压、大电流和强磁场，对工作人员有较大的危险，无法做到对故障隐患点的实时巡检。

　　将“分布式光纤测温系统”的耐高压绝缘光纤，布设在开关柜有可能发热的部位，通过实时的温度测量，将温度的变化和温度数据，与设置的报警值进行比较，实现火灾自动报警，从而及时发现火灾隐患。

5.输煤皮带

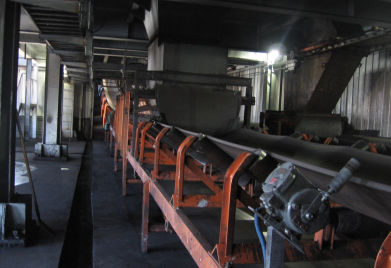

　　输煤皮带将原煤运输到储煤仓或储煤场，由于原煤在运输过程中时有自燃的情况，或皮带由于各种故障导致温度上升，上述情况的发生，将导致严重的后果，造成损失。

　　将“分布式光纤测温系统”的光缆，悬挂在输送皮带上方的支架上或输煤皮带下方，通过测量光缆周围温度的变化，及时发现出现问题的部位，马上做出处理，消除火灾的隐患。

6.储煤仓和储煤场

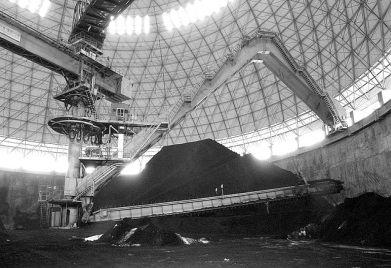

　　储煤仓和储煤场是原煤中转或储存的场所，由于各种原因，使堆放在一起的原煤发生自燃。而通常煤堆底部的温度较高，且难以及时发现。

　　将“分布式光纤测温系统”带有不锈钢管防护的光缆，环形盘状布设在储煤场或储煤仓的底部及侧壁。通过测量其温度值，可以及时了解煤堆温度的详细情况，并可以及时发现温度异常的部位，采取喷淋等有效的措施，消除煤堆自燃现象。

分布式光纤测温系统技术方案

　　线型光纤感温火灾探测器是利用光纤的温度特性，通过实时处理铺设于监测现场的光缆采集的温度信号，与设定的报警值进行比较后，实现火灾报警。

　　该探测器既可以单独使用，实现温度采集和火灾报警；也可以与火灾报警控制系统联接，通过设定的联动逻辑，完成更多的监控功能。

1.独立使用（如下图）：

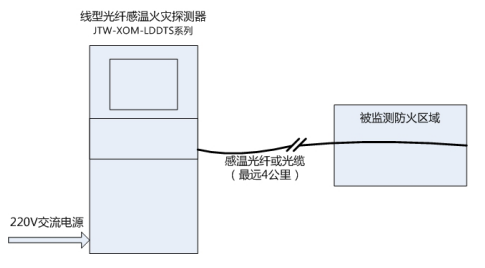

　　联接示意图

　　其中：该探测器的主机部分放置在室内，光缆部分根据测试对象的不同，有不同的铺设方法。

　　由于项目监测的规模不同，需要光缆的数量不同。可根据实际使用的需要，选择适合的产品配置，下表是单台探测器一个单元可配接光缆的情况。

　　分布式光纤测温系统在发电行业中的应用

选择合适的探测器产品可以考虑下列因素：

　　光缆探测的距离超过2公里时，可选用JTW-XOM-LDDTS4K系列；光缆的探测距离不超过2公里时，可选用JTW-XOM-LDDTS2K系列

　　探测器单元可联接光缆的数量，对于JTW-XOM-LDDTS4K系列，是以2通道为单位增加的；对于JTW-XOM-LDDTS2K系列，是以4通道为单位。

　　某些规模比较大的项目，需要光缆的通道数量超过单台探测器的所能联接的最大数量时，可以再增加探测器设备的数量。

　　光缆的选择：尽管理论上光纤可以在现场使用，但由于光纤本身比较脆弱，不适合在工程现场直接使用，因此，务必选用铠装光缆。在防爆等有静电防护要求的区域，还要选用防静电的铠装光缆。

2.联接火灾报警控制系统：

　　本探测器可以根据需要联接火灾报警控制系统，其作用相当于该系统中的一个感温探测器，并可以参与该系统的联动逻辑。

　　具体联接方式有两种：

　　 通过探测器的开关量输出，联接火灾报警控制器总线上的输入模块；

　　 通过探测器的通讯接口，与火灾报警控制器相应的通讯接口联接。

　　前一种联接方式比较简单，但只能实现火灾报警功能，定位和故障报警等功能由线型光纤感温火灾探测器本身完成；后一种方式需要确定通讯协议，但可以向火灾报警控制器提供除报警以外更多的信息。

　　前一种方式，联接方法比较简单，对于规模比较大的项目，工程施工联线数量多，这里不再累述。以下将重点介绍通讯联网方法。

　　本探测器有三种通讯接口：RS485/232、CAN总线、以太网（RJ45）：

　　RS232接口用于一台探测器与火灾报警控制器的RS232接口联接，采用点对点的联接方式；

　　RS485接口用于多台探测器与火灾报警控制器的RS485接口联接，采用总线通讯的联接方式；

　　CAN总线接口用于多台探测器与火灾报警控制器的CAN接口联接，采用总线通讯的联接方式；

　　以太网(RJ45)接口用于多台探测器与火灾报警控制器的以太网接口联接，采用星型的联网方式。

　　在工程应用中，探测器最好与火灾报警控制器放在一起，以方便相互连接、管理和维护；也可以根据工程的需要，放到不同的地点，通过通讯电缆或光缆连接。
