以AT2010CH气体报警控制器为例,气体报警控制器接线端子图均为出厂默认设置情况下的连接方法,用户可根据自己需要修改,用户可根据自己需要修改。

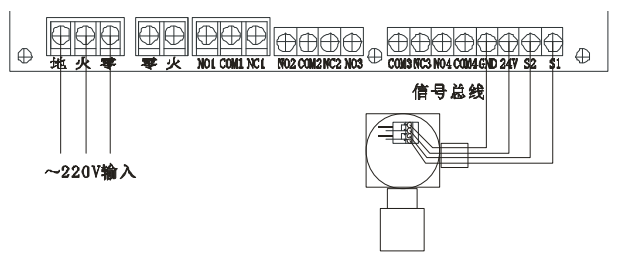

1.气体报警控制器的电源线和总线连接
气体报警控制器必须连接一组交流220V电源线才能正常工作,还需要将可燃气体探测器与控制器通过总线(并联方式并联方式)连接,才能形成一个最简单的报警系统。下图为连接图:
2.电磁阀连接

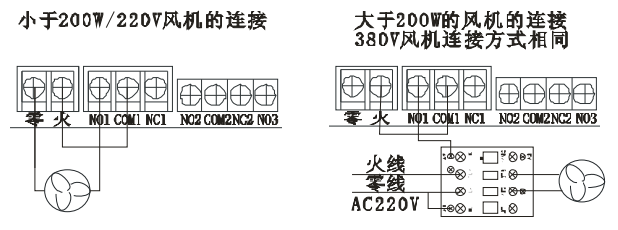

3.风机连接
