分励脱扣器本质上是一个分闸线圈加脱扣器，给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。当发生火灾时，消防控制室发出报警信号，这个信号一般是一个直流24V的电压信号，在对应的非消防负载断路器上安装分励脱扣器，再加装一个24V中间继电器，把24V的消防跳闸信号接至此中间继电器，中间继电器的常开触点串联到断路器的分励脱扣线圈回路中，通过输出模块、配电箱内中间继电器与分励脱扣器的配合切除非消防负荷。

　　分励脱扣器额定控制电源电压一般为交流230V\400V或直流220V，当电源电压值等于控制电源电压的（70%-110%）之间的任一电压时，则在断路器的所有操作条件下分励脱扣器都能使断路器脱扣断开。

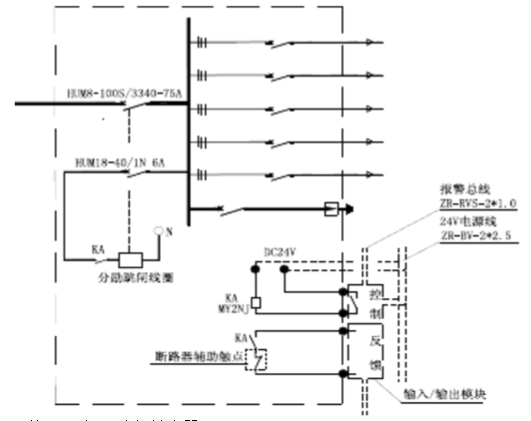

　　为了保证火灾时切断非消防负荷，本人一般采用加中间继电器的方式进行控制，下图为某一工程非消防配电箱系统图：

注：KA为24V中间继电器

　　断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣、跳闸后要再扣一样，这就是分励脱扣和电动操作分闸的区别。

　　断路器操作把手有三个位置，除上合下分两个位置外，脱扣后把手将停留在中间位置，所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。

摘自《浅谈分励脱扣器在切非消防负荷中的应用》刘亚静
